106 6 Programmazione: Programmazione profili

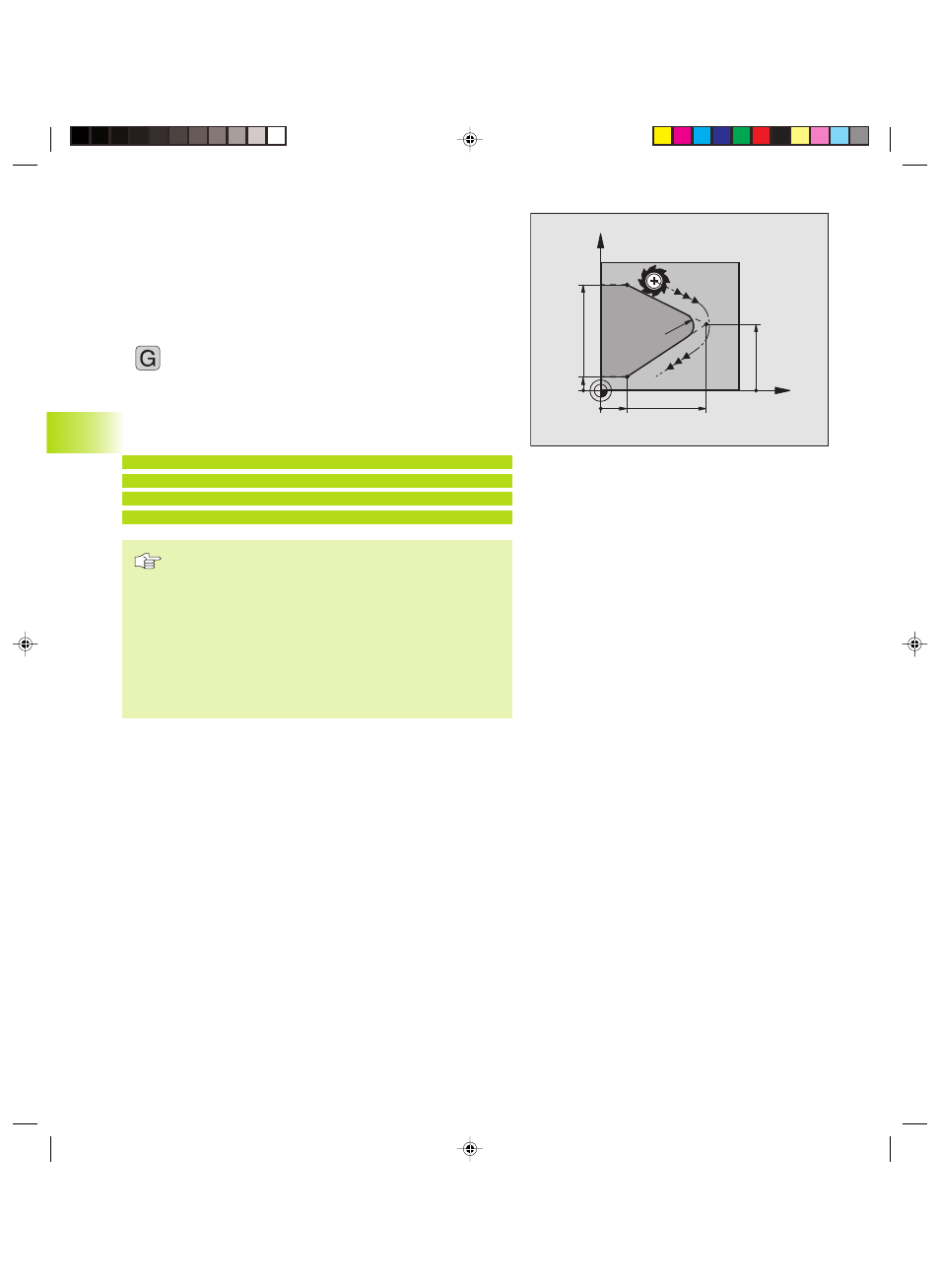

Arrotondamento di spigoli G25
Con la funzione G25 si possono arrotondare gli spigoli di un profilo.
L’utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all’elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l’utensile
attivo.
25 ú Confermare la selezione con il tasto ENT
ú RAGGIO ARROTONDAMENTO: Inserire il raggio
dell’arco di cerchio
ú Avanzamento per arrotondamento angoli
Esempi di blocchi NC
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
Nelle istruzioni precedente e successiva devono essere
programmate entrambe le coordinate del piano nel quale
l’arco di cerchio verrà eseguito.
Lo spigolo non viene lavorato.
L’avanzamento programmato in un blocco G25 è attivo
solo in questo blocco. Dopo il blocco G25 ridiventa attivo
l’avanzamento programmato nel blocco precedente.
Un blocco G25 può essere utilizzato anche per
l’avvicinamento raccordato ad un profilo(vedere ”6.3
Avvicinamento e distacco al/dal profilo”).
6.4 T
raiet
to
rie – Coor
dinat
e car
tesiane
X
Y
40
40
R5
5
10
25
