8 Programmazione: Cicli 188

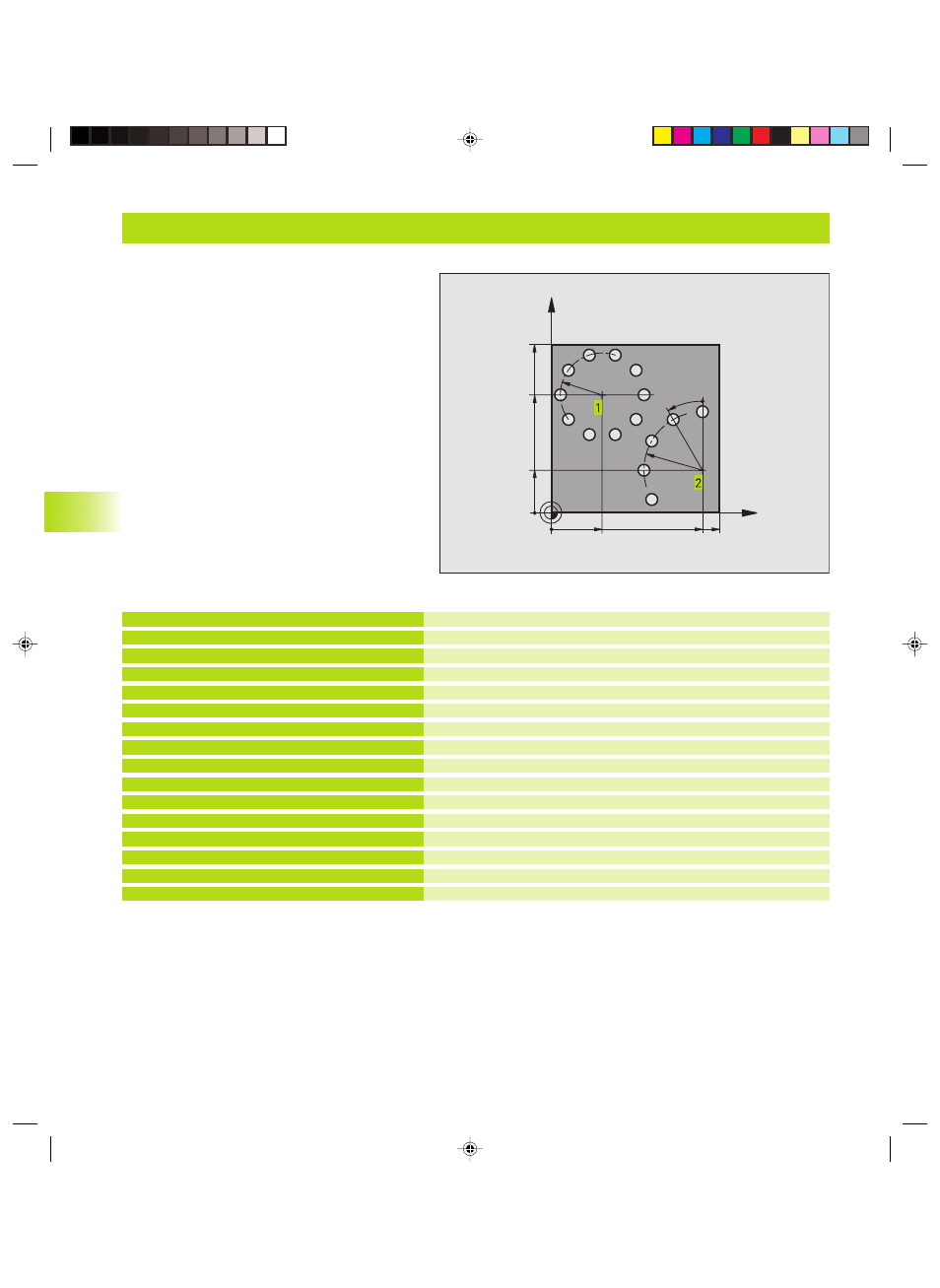

Esempio: Cerchi di fori
Definizione pezzo grezzo
Definizione utensile
Richiamo utensile
Disimpegno utensile
Definizione del ciclo “Foratura“
Definizione del ciclo ”Cerchio di fori 1”
Definizione del ciclo “Cerchio di fori 2“
Disimpegno, Fine del programma
%BOHRB G71 *
N 1 0 G30 G17 X+0 Y+0 Z-40 *
N 2 0 G31 G90 X+100 Y+100 Z+0 *
N 3 0 G99 T1 L+0 R+3 *
N 4 0 T1 G17 S3500 *
N 5 0 G00 G40 G90 Z+250 M03 *
N 6 0 G200 G200=2 Q201=-15 Q206=250
Q202=4 Q210=0 Q203=+0 Q204=0 *
N 7 0 G220 Q216=+30 Q217=+70 Q244=50
Q245=+0 Q246=+360 Q247=+0Q241=10
Q200=2 Q203=+0 Q204=100 *
N 8 0 G220 Q216=+90 Q217=+25 Q244=70
Q245=+90 Q246=+360 Q247=+30
Q241=5Q200=2 Q203=+0 Q204=100 *
N 9 0 G00 G40 Z+250 M02 *
N999999 %BOHRB G71
8.5 Cicli per la definizione di sagome di punti
X
Y
30
70
100
100
R25
R35
30°
90
25
