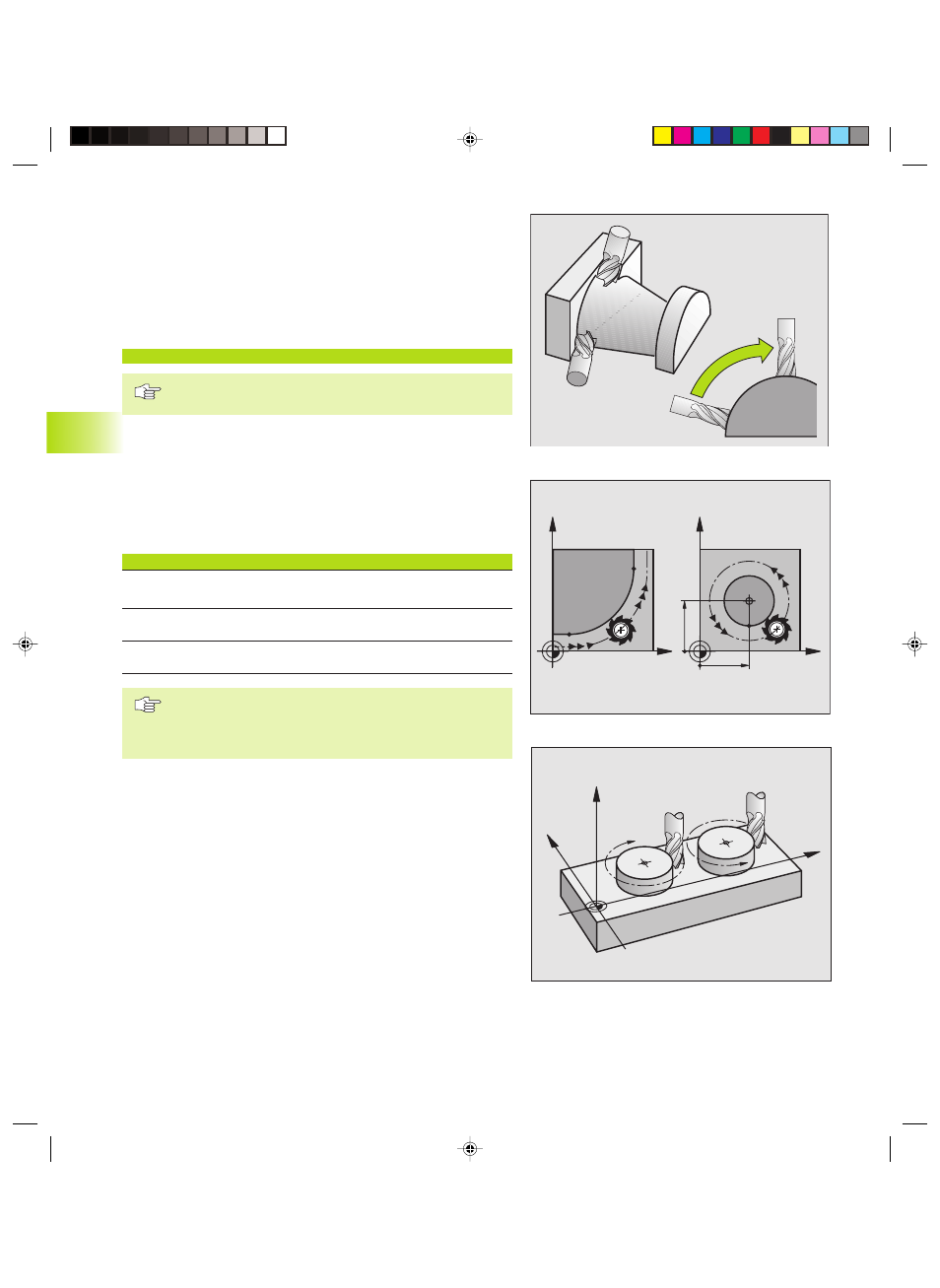

96 6 Programmazione: Programmazione profili
Inserimento di più di tre coordinate (non sul TNC 410)
Il TNC è in grado di controllare contemporaneamente fino a 5 assi.
In una lavorazione a 5 assi vengono spostati contemporaneamente
p. es. 3 assi lineari e 2 assi di rotazione.
Il programma per una tale lavorazione viene fornito generalmente
da un sistema CAD; esso non può essere programmato
direttamente sulla macchina.
Esempio:
N50 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
I movimenti con oltre tre assi non vengono supportati
graficamente dal TNC.
Cerchi e archi di cerchio
Per i movimenti circolari il TNC sposta contemporaneamente due
assi della macchina: l‘utensile si muove rispetto al pezzo su una
traiettoria circolare. Per i movimenti circolari si può inserire il centro
del cerchio.
Con le funzioni di traiettoria per archi di cerchio si programmano
cerchi nei piani principali. Il piano principale deve essere definito al
richiamo dell'utensile mediante definizione dell'asse del mandrino:
Asse del mandrino Piano principale Centro del cerchio
Z (G17) XY, inoltre IJ
UV, XV, UY
Y (G18) ZX, inoltre KI
WU, ZU, WX
X (G19) YZ, inoltre JK
VW, YW, VZ
Cerchi che non sono paralleli al piano principale, vengono
programmati sui TNC 426, TNC 430 con la funzione
”Rotazione del piano di lavoro” (vedere ”8.9 Rotazione
del piano di lavoro”) o con parametri Q (vedere cap.10).
Senso di rotazione nei movimenti circolari
Per i movimenti circolari senza raccordo tangenziale con gli altri
elementi di profilo si inserisce il senso di rotazione:
Rotazione in senso orario: G02/G12
Rotazione in senso antiorario: G03/G13
X
Y
X
Y
I
J
G02/G12
G03/G13
X
Z
Y
