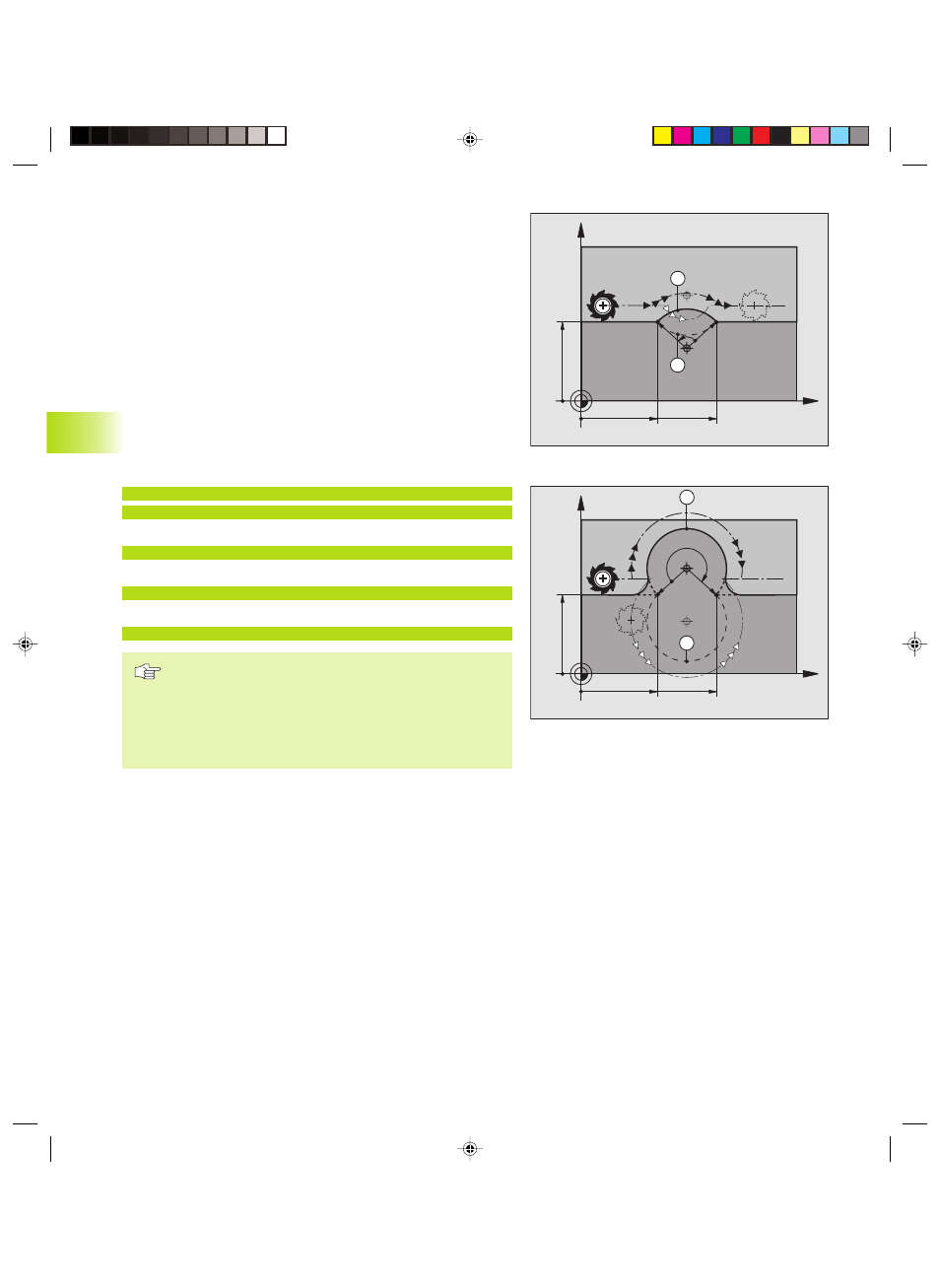

Angolo al centro CCA e raggio dell’arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere
collegati mediante quattro diversi archi di cerchio, aventi lo stesso
raggio:
Arco di cerchio: CCA<180°
Raggio con segno positivo R>0
Arco di cerchio: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l’arco di cerchio deve
essere curvato verso l’esterno (convesso) o verso l’interno
(concavo):
Convesso: Senso di rotazione G02 (con correzione del raggio G41)
Concavo: Senso di rotazione G03 (con correzione del raggio G41)
Esempi di blocchi NC
(p.es. A) della distanza DIST. L. Vedere figure a destra.
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (Arco 1)
op.
N110 G03 X+70 Y+40 R+20 * (Arco 2)
op.
N110 G02 X+70 Y+40 R-20 * (Arco 3)
op.
N110 G03 X+70 Y+40 R-20 * (Arco 4)
La distanza tra punto di partenza e punto finale dell’arco
di cerchio non deve essere maggiore del diametro del
cerchio.
Il raggio massimo è di 99 999 mm
(TNC 410: 9999 mm).
Gli assi angolari A, B e C possono essere utilizzati.
