197 HEIDENHAIN TNC 410, TNC 426, TNC 430
PROFILO (Ciclo G37)
Nel ciclo G37 PROFILO vengono elencati tutti i sottoprogrammi da
sovrapporsi per formare un determinato profilo.
Da osservare:
Il ciclo G37 è DEF attivo, cioè è attivo a partire dalla sua
definizione nel programma
Nel ciclo G37 si possono specificare al massimo 12
sottoprogrammi (segmenti di profilo)
ú NUMERI LABEL PER IL PROFILO: si devono inserire
tutti i numeri di label dei singoli sottoprogrammi da
sovrapporre per l‘esecuzione del profilo. Ogni numero
deve essere confermato con il tasto ENT e
l‘inserimento dei dati deve essere concluso con il
tasto END.
Esempi di blocchi NC:
N120 G37 P01 1 P02 5 P03 7*

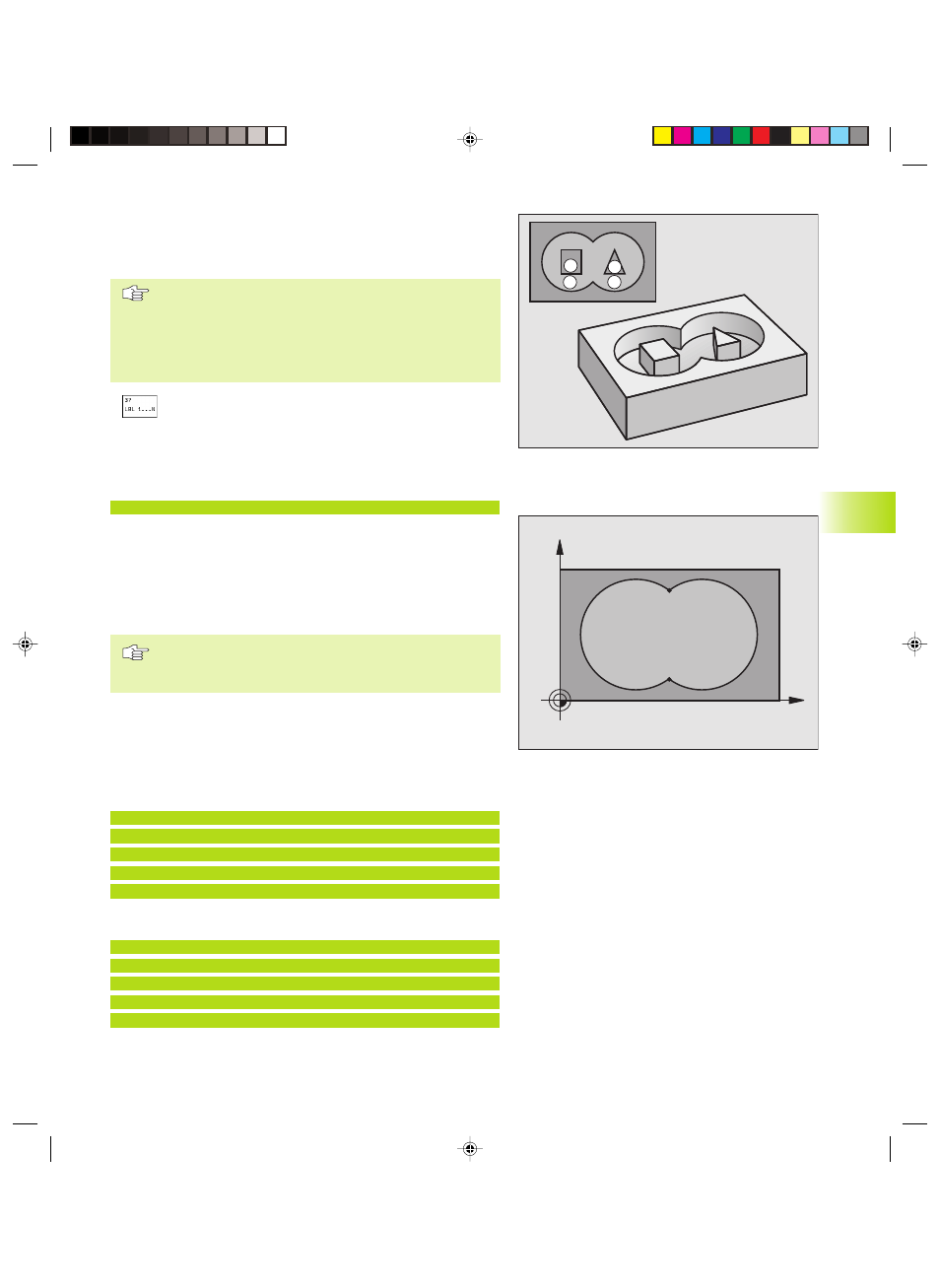

Profili sovrapposti
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca
con una tasca sovrapposta o rimpicciolire un‘isola.
Sottoprogrammi: tasche sovrapposte
I seguenti esempi di programma sono sottoprogrammi di
profilo che vengono chiamati in un programma principale
del ciclo G37 PROFILO.
Le tasche A e B si sovrappongono.
I punti di intersezione S
1
e S
2
vengono calcolati dal TNC, non
occorre programmarli.
Le tasche vengono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca sinistra
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
Sottoprogramma 2: Tasca destra
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
8.7 Cicli SL Gr
uppo II (non sul
TNC 41
0)
A
C D
B
X
Y
A B
S
1
S
2
