TNC HEIDENHAIN tipo 410, 426 B e 430 309
12.3 Misurazione dei pezzi con il sistema di tastatura 3D

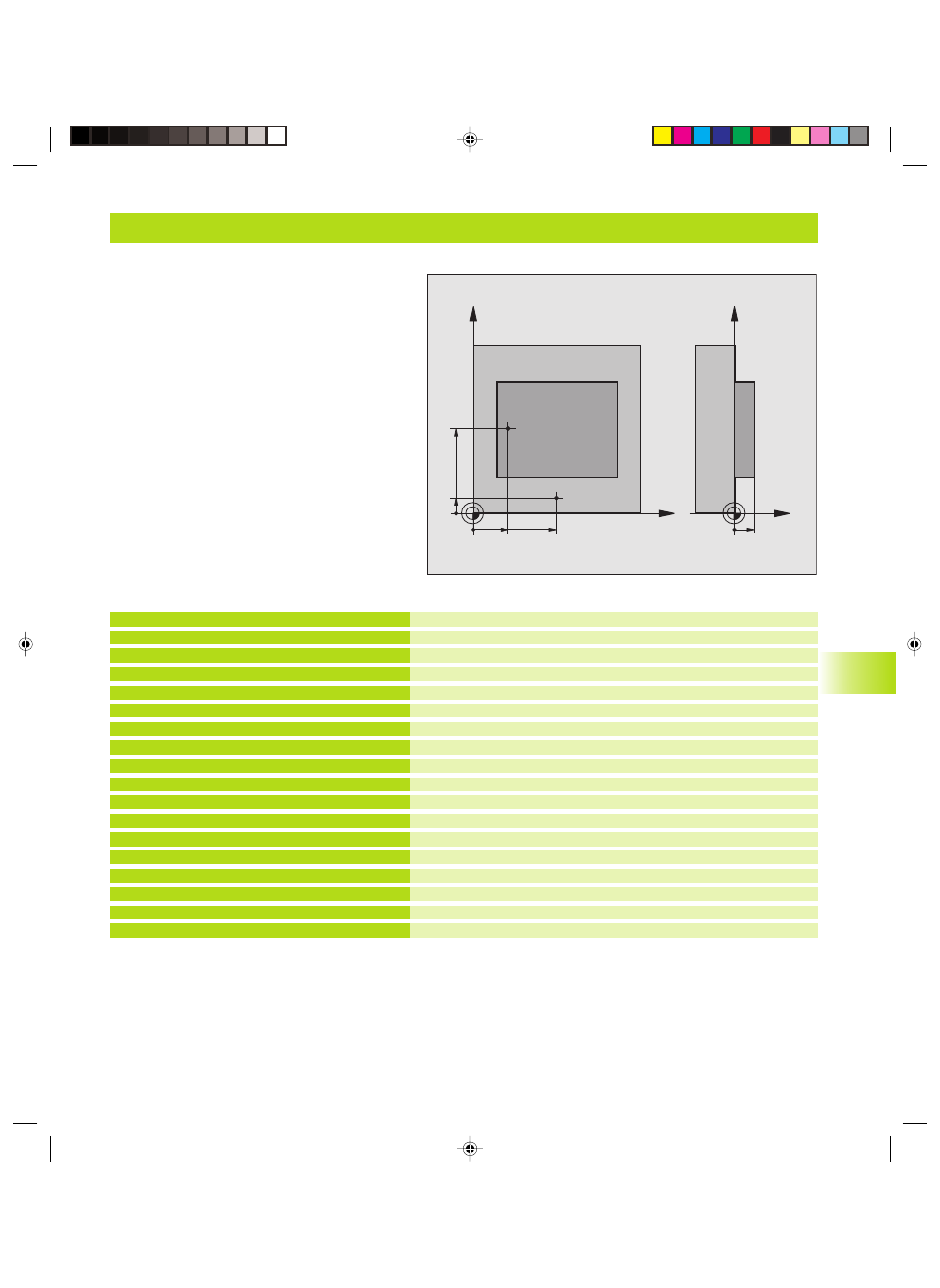

Esempio: determinazione dell'altezza di un'isola su un pezzo
Esecuzione del programma
■ Assegnazione parametri di programma
■ Misurazione dell'altezza con il ciclo G55
■ Calcolo dell'altezza
X
Y
20
50
10
50
Z
Y
10
%3DTASTEN G71 *
N10 D00 Q11 P01 +20 *
N20 D00 Q12 P01 +50 *
N30 D00 Q13 P01 +10 *
N40 D00 Q21 P01 +50 *
N50 D00 Q22 P01 +10 *
N60 D00 Q23 P01 +0 *
N70 T0 G17 *
N80 G00 G40 G90 Z+250 *
N90 X+Q11 Y+Q12 *
N100 G55 P01 10 P02 Z-
X + Q 1 1 Y+Q12 Z+Q13 *
N110 X+Q21 Y+Q22 *
N120 G55 P01 20 P02 Z- Z+Q23 *
N130 D02 Q1 P01 +Q20 P02 +Q10 *
N140 G38 *
N150 G00 G40 Z+250 M2 *
N999999 %3DTASTEN G71 *
1º Punto di tastatura: coordinata X
1º Punto di tastatura: coordinata Y
1º Punto di tastatura: coordinata Z
2º Punto di tastatura: coordinata X
2º Punto di tastatura: coordinata Y
2º Punto di tastatura: coordinata Z
Chiamata del sistema di tastatura
Disimpegno del tastatore
Preposizionamento del tastatore
Misurazione del bordo superiore del pezzo
Preposizionamento per la seconda misura
Misurazione della profondità
Calcolo dell'altezza assoluta dell'isola
Arresto programma: controllare Q1
Disimpegnare l'utensile, fine del programma
