HEIDENHAIN TNC 410, TNC 426, TNC 430 331

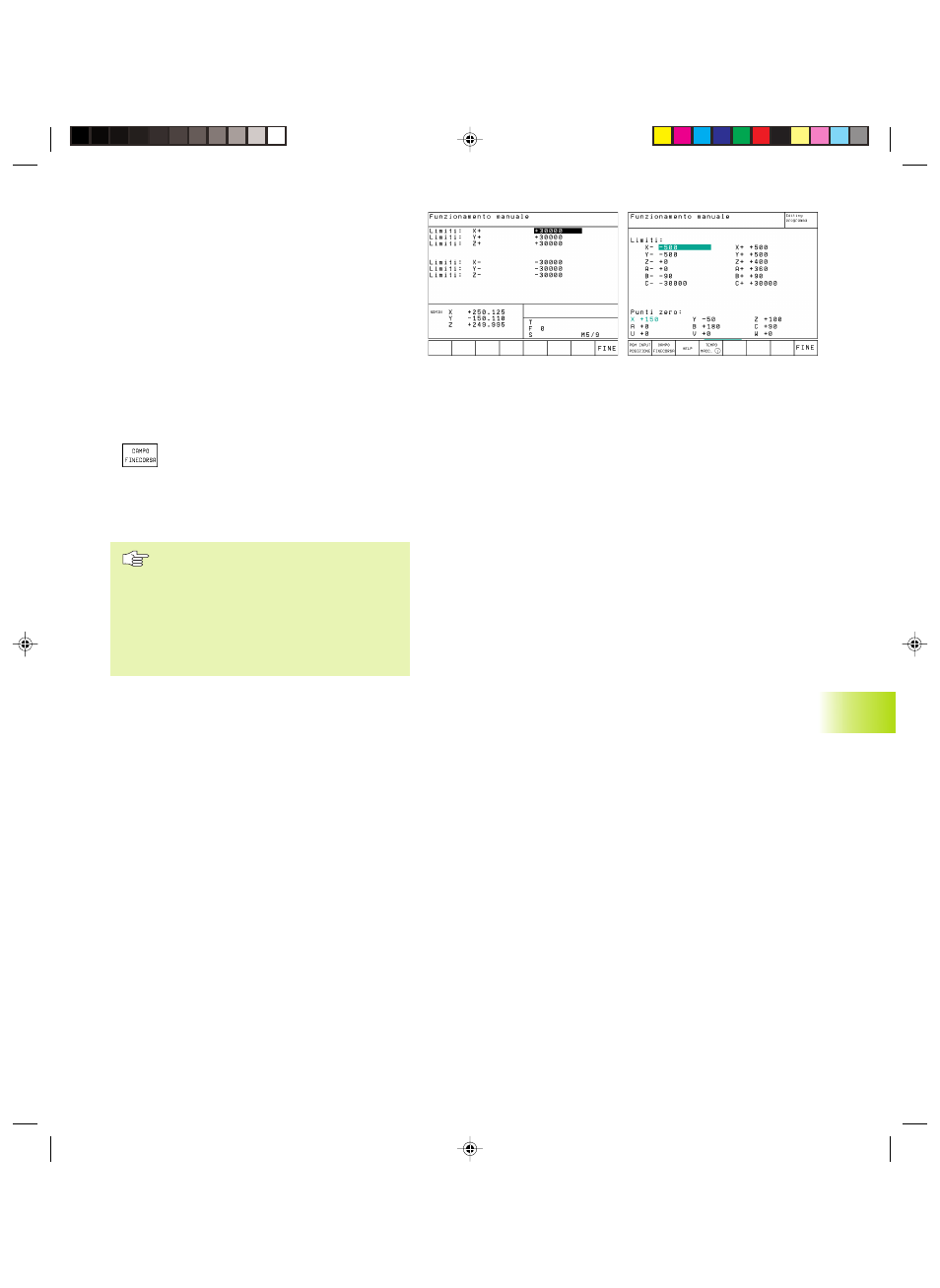

Lavoro senza limitazione del campo di
spostamento
Per gli assi di coordinate da spostarsi senza limiti di
campo, impostare quale CAMPO FINE CORSA il
percorso di spostamento massimo del TNC
(+/- 99 999 mm).
Rilevamento ed impostazione del campo massimo
di spostamento
ú Selezionare la INDICAZIONE DI POSIZIONE REF
ú Posizionarsi sulle posizioni finali positive e negative
desiderate sugli assi X, Y, Z
ú Prendere nota dei valori con il relativo segno
ú Selezionare le funzioni MOD: premere il tasto MOD
ú Impostazione dei limiti del campo di
spostamento: premere il softkey
CAMPO FINECORSA Impostare i valori
annotati quali LIMITI per gli assi
ú Abbandonare la funzione MOD:
premere il softkey FINE
Le correzioni del raggio dell’utensile non
vengono tenute in considerazione in
caso di limitazione del campo di
spostamento.
Le limitazioni del campo di spostamento e i
finecorsa software vengono tenuti in conto
dopo il posizionamento sugli indici di
riferimento.
Visualizzazione dell‘origine
I valori che vengono visualizzati sullo schermo in
basso a sinistra sono gli indici di riferimento
impostati manualmente, riferiti all’origine della
macchina. Essi non possono essere modificati nel
menu visualizzato.
Limitazione del campo di spostamento per il test
del programma (solo sul TNC 410)
Per il test del programma e per la grafica di
programmazione possono essere definiti ”campi di
spostamento” separati. Premere a tale scopo il
softkey TEST CAMPO FINE CORSA (2º livello
softkey) dopo aver attivato la funzione MOD.
In aggiunta ai limiti di campo si può definire anche la
posizione dell'origine del pezzo riferita all'origine
della macchina.
13.16 Inser
iment
o limiti campo di spostament
o
,
V
isualizzazione dell'or
igine
