8 Programmazione: Cicli 156

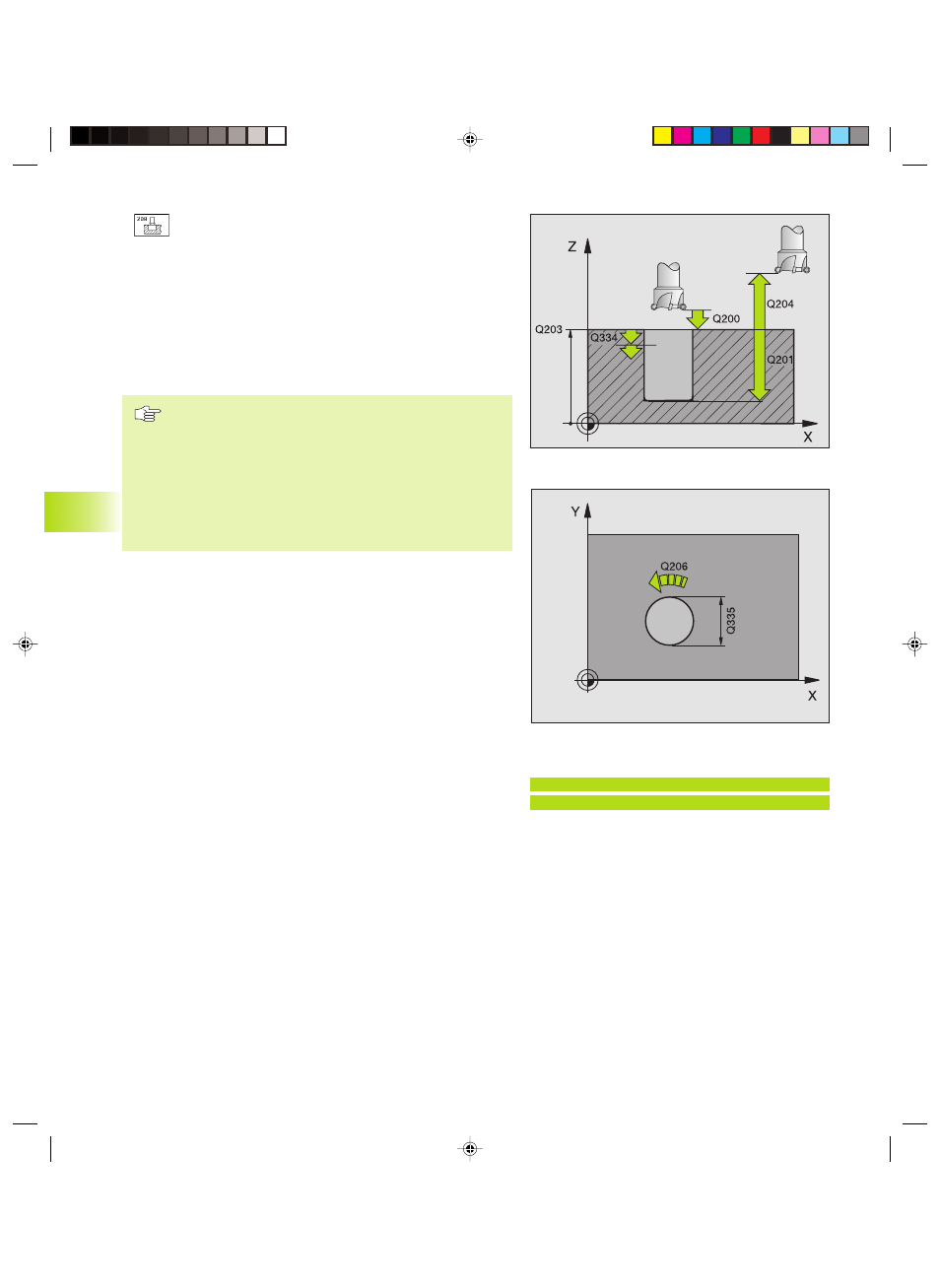

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra lo spigolo inferiore dell'utensile e la
superficie del pezzo
ú PROFONDITA’ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro
ú AVANZAMENTO IN PROFONDITA' Q206: velocità di
spostamento dell'utensile durante la foratura sulla
linea a spirale in mm/min
ú ACCOSTAMENTO PER LINEA A SPIRALE Q334
(incrementale): quota di cui l'utensile viene di volta in
volta avvicinato alla linea a spirale (=360°).
Attenzione che in caso di accostamento troppo grande,
l'utensile si rovina e danneggiando così anche il pezzo.
Al fine di evitare l'immissione di valori di accostamento
troppo grandi, indicare nella tabella utensili, colonna
ANGLE, l'angolo di penetrazione massimo possibile
dell'utensile (vedere ”5.2 Dati utensile”). Il TNC calcola
quindi automaticamente l'accostamento massimo
consentito e modifica di conseguenza il valore
eventualmente immesso.
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú DIAMETRO NOMINALE Q335 (assoluto): diametro
foro. Se è stato impostato il diametro nominale uguale
al diametro utensile, il TNC fora senza interpolazione
delle linee a spirale direttamente alla profondità
impostata.
8.3 Cicli di foratura
Esempi di blocchi NC:
N12 G208 Q200=2 Q201=-80 Q206=150
Q334=1.5 Q203=+0 Q204=50 Q335=25*
