67 HEIDENHAIN TNC 410, TNC 426, TNC 430

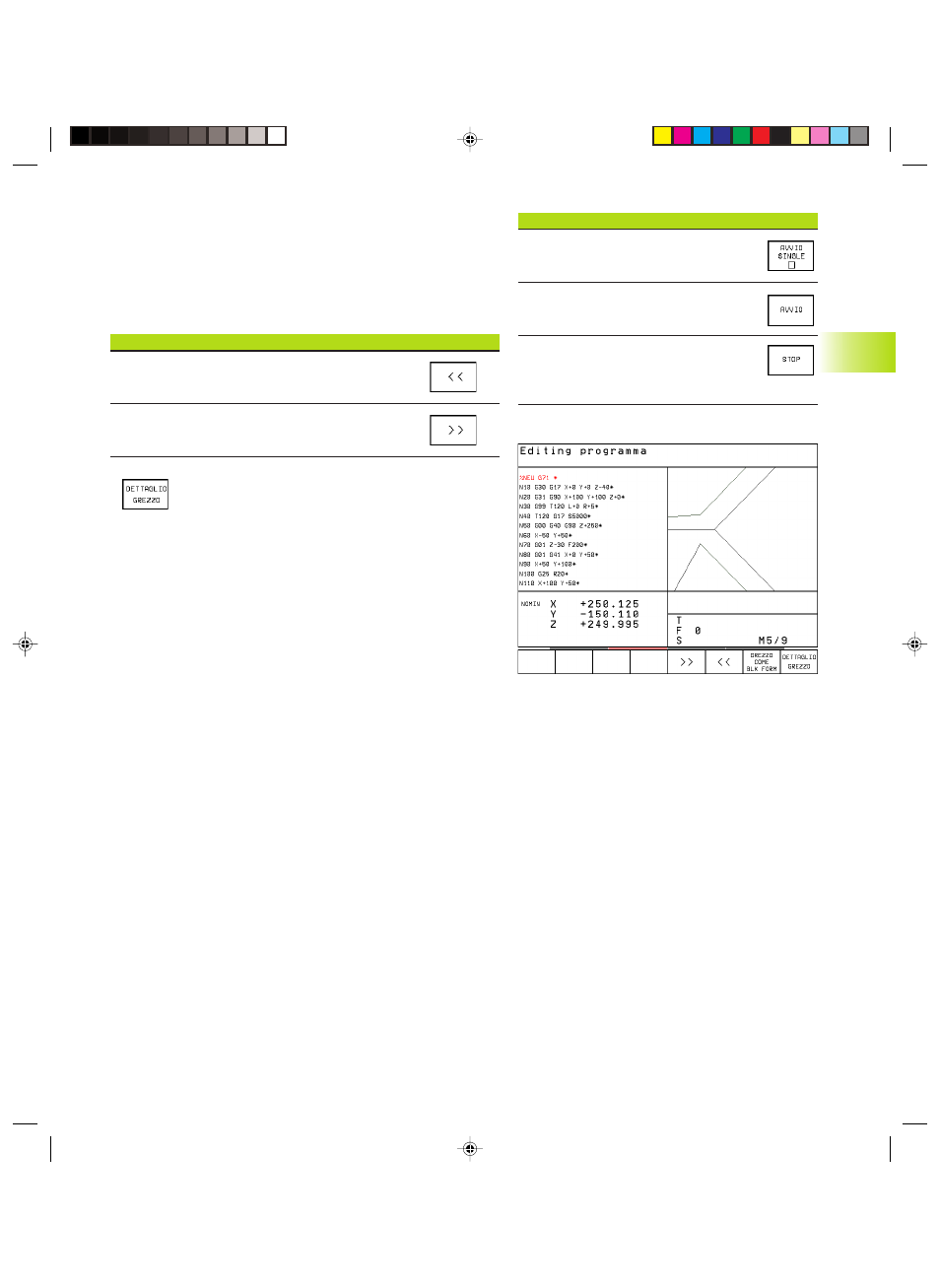

Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita
individualmente. Con una cornice si può selezionare il dettaglio da
ingrandire o da ridurre.
ú Selezionare la riga softkey per ”Ingrandimento/riduzione di un
dettaglio” (2ª riga, vedere fig. a destra. Sono disponibili le
seguenti funzioni:
Funzione Softkey
per la riduzione tenere premuto il softkey
per l‘ingrandimento tenere premuto il softkey
ú Con il softkey WINDOW DETTAGLIO confermare il
campo selezionato.
Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale
4.7 G
rafica di
pr
ogr
ammazione (non su
TNC 426,
TNC 430)
Funz. della grafica di programmaz. Softkey
Generazione grafica di programmazione
blocco per blocco
Generazione grafica di programmazione
totale o completarlo dopo RESET+START
Arresto della grafica di programmazione:
questo softkey compare solo mentre
il TNC genera una grafica di programmazione
