12 Sistemi di tastatura 3D 306

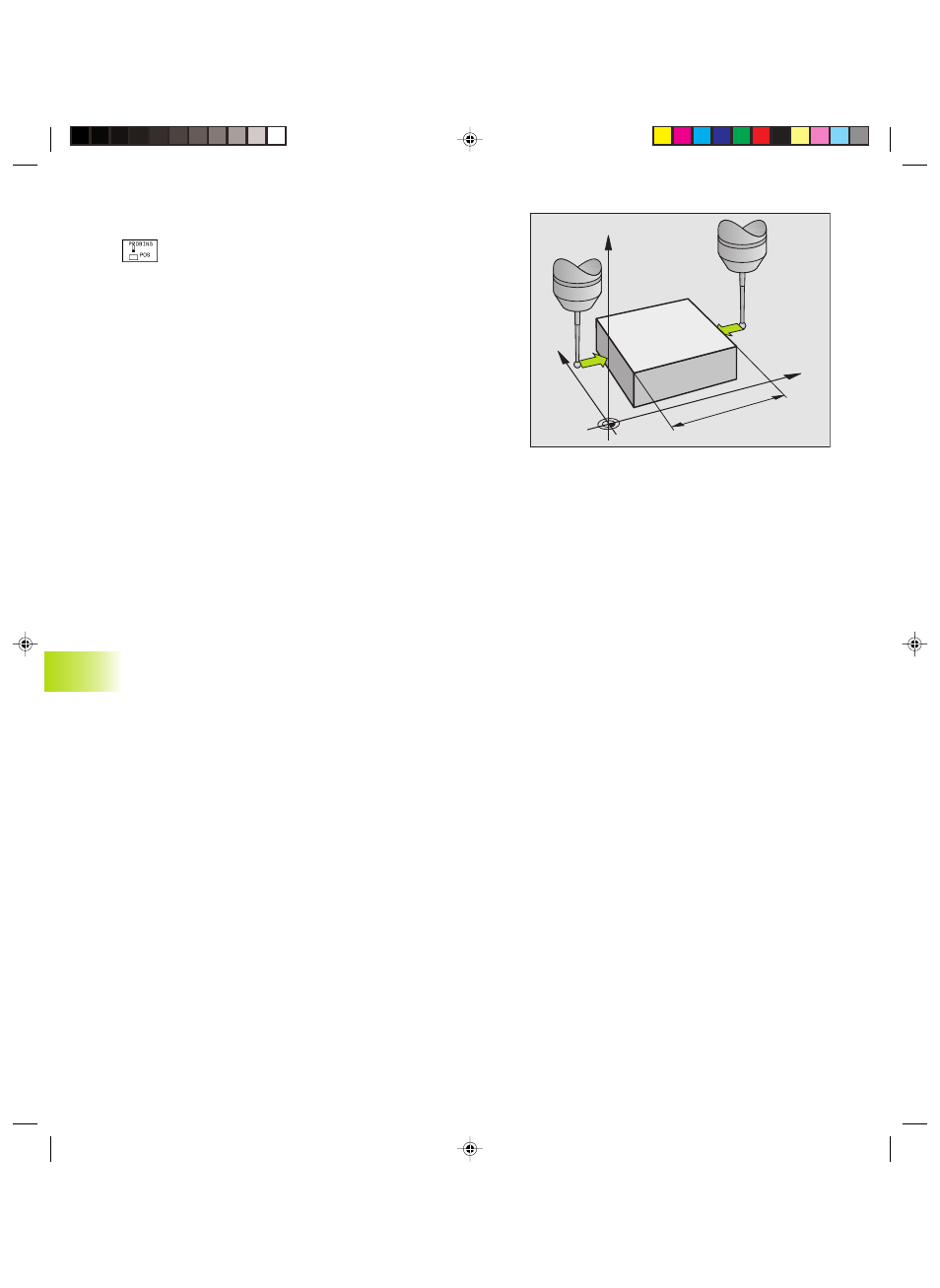

Determinazione delle quote di un pezzo
Selezione della funzione di tastatura: premere il softkey
TASTARE POS
ú Posizionare il tastatore vicino al primo punto da tastare A
ú Selezione direzione di tastatura mediante softkey
ú Tastatura: premere il tasto esterno di START
ú Prendere nota del valore visualizzato quale ORIGINE
(solo nei casi ove l’origine determinata deve rimanere
attiva)
ú ORIGINE: introdurre ”0”
ú Interruzione del dialogo: premere il tasto END
ú Riselezione della funzione di tastatura: premere il
softkey TASTARE POS
ú Posizionare il tastatore vicino al secondo punto da
tastare B
ú Selezionare la direzione di tastatura con i softkey:
stesso asse, ma direzione opposta rispetto alla prima
tastatura.
ú Tastatura: premere il tasto esterno di START
Nel campo di visualizzazione ORIGINE comparirà la distanza tra i due
punti sull’asse di coordinata
RESET dell’indicazione di posizione sui valori prima della
misurazione della lunghezza
ú Selezione della funzione di tastatura: premere il softkey TASTARE POS
ú Ritastare il primo punto tastato
ú Impostare l‘ORIGINE sul valore annotato
ú Interruzione del dialogo: premere il tasto END .
Misurazione di angoli
I sistemi di tastatura 3D consentono anche la determinazione di
angoli nel piano di lavoro. Si misura
■ l’angolo tra l’asse di riferimento dell’angolo e un bordo del pezzo
oppure
■ l’angolo tra due bordi
L’angolo misurato verrà visualizzato con un valore massimo di 90°.
12.3 Misurazione dei pezzi con il sistema di tastatura 3D
Y
X
Z
A
B
l
