97 HEIDENHAIN TNC 410, TNC 426, TNC 430
Correzione del raggio
La correzione del raggio deve essere programmata prima del
blocco con le coordinate per il primo elemento di profilo. La
correzione del raggio non può iniziare in un blocco per una
traiettoria circolare. Programmare la correzione prima in un blocco
lineare.
Blocco lineare vedere ”6.4 Traiettorie – Coordinate cartesiane“.
Preposizionamento
Preposizionare l’utensile all‘inizio del programma di lavorazione in
modo da escludere danneggiamenti dell’utensile e del pezzo.
6.3 Avvicinamento e distacco al/dal profilo
Punto di partenza e punto finale
L'utensile si porta dal punto di partenza sul primo punto del profilo.
Condizioni per il punto di partenza:
■ da programmarsi senza correzione del raggio
■ avvicinabile senza rischio di collisioni
■ prossimo al primo punto di profilo
Per escludere il rischio di danneggiamento del profilo: il punto di
partenza ottimale si trova sul prolungamento della traiettoria
utensile per la lavorazione del primo elemento di profilo.
Esempio

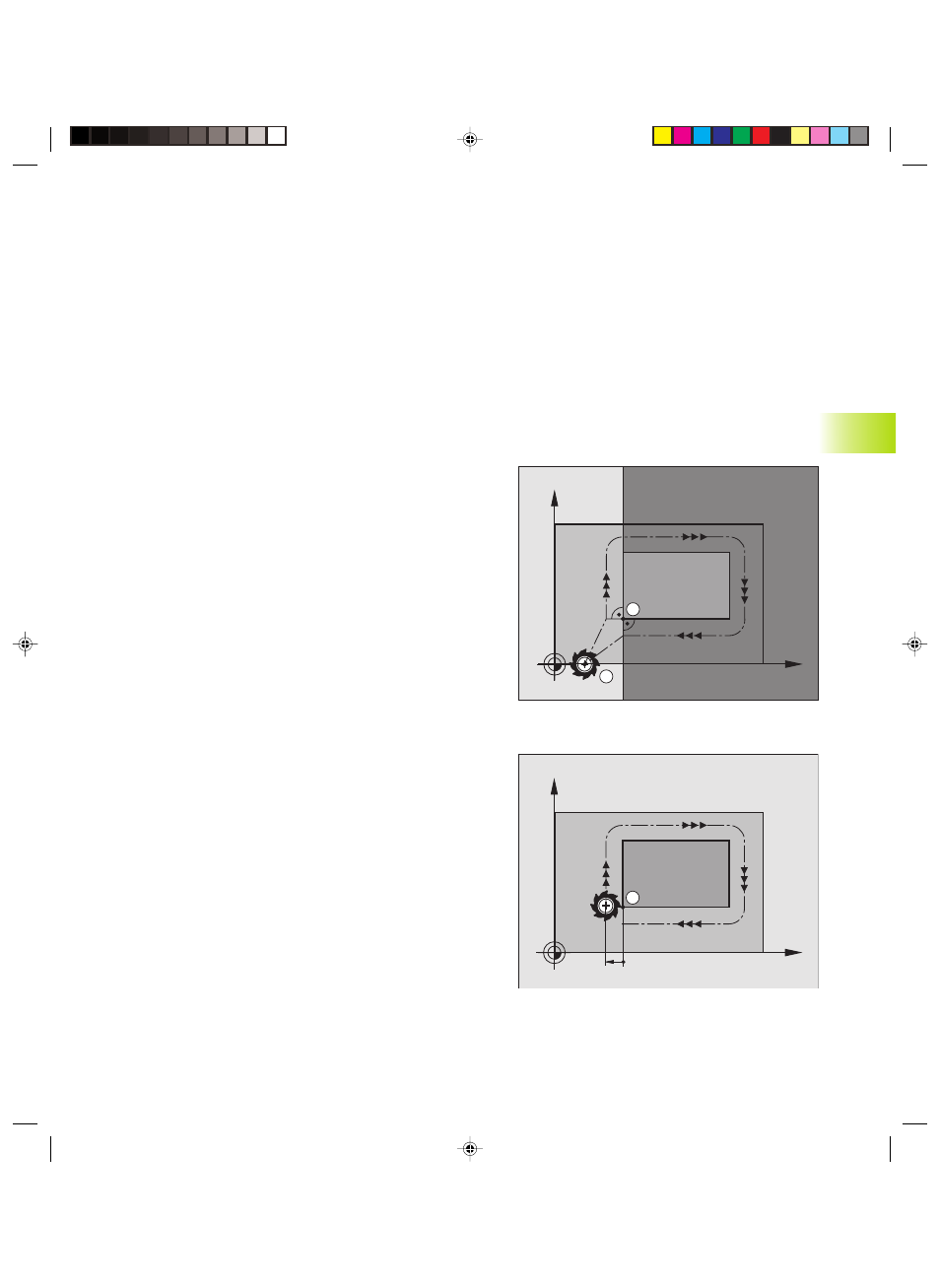

Figura in alto a destra: definendo il punto di partenza nel campo
grigio scuro, il profilo viene danneggiato nell'avvicinamento al
primo punto del profilo.
Primo punto del profilo
Per la traiettoria di posizionamento dell'utensile sul primo punto del
profilo programmare una correzione del raggio.
6.3 A
vvicinament
o e distacco a/da un pr
ofilo
X
Y
A
G41
X
Y
S
A
