8 Programmazione: Cicli 220

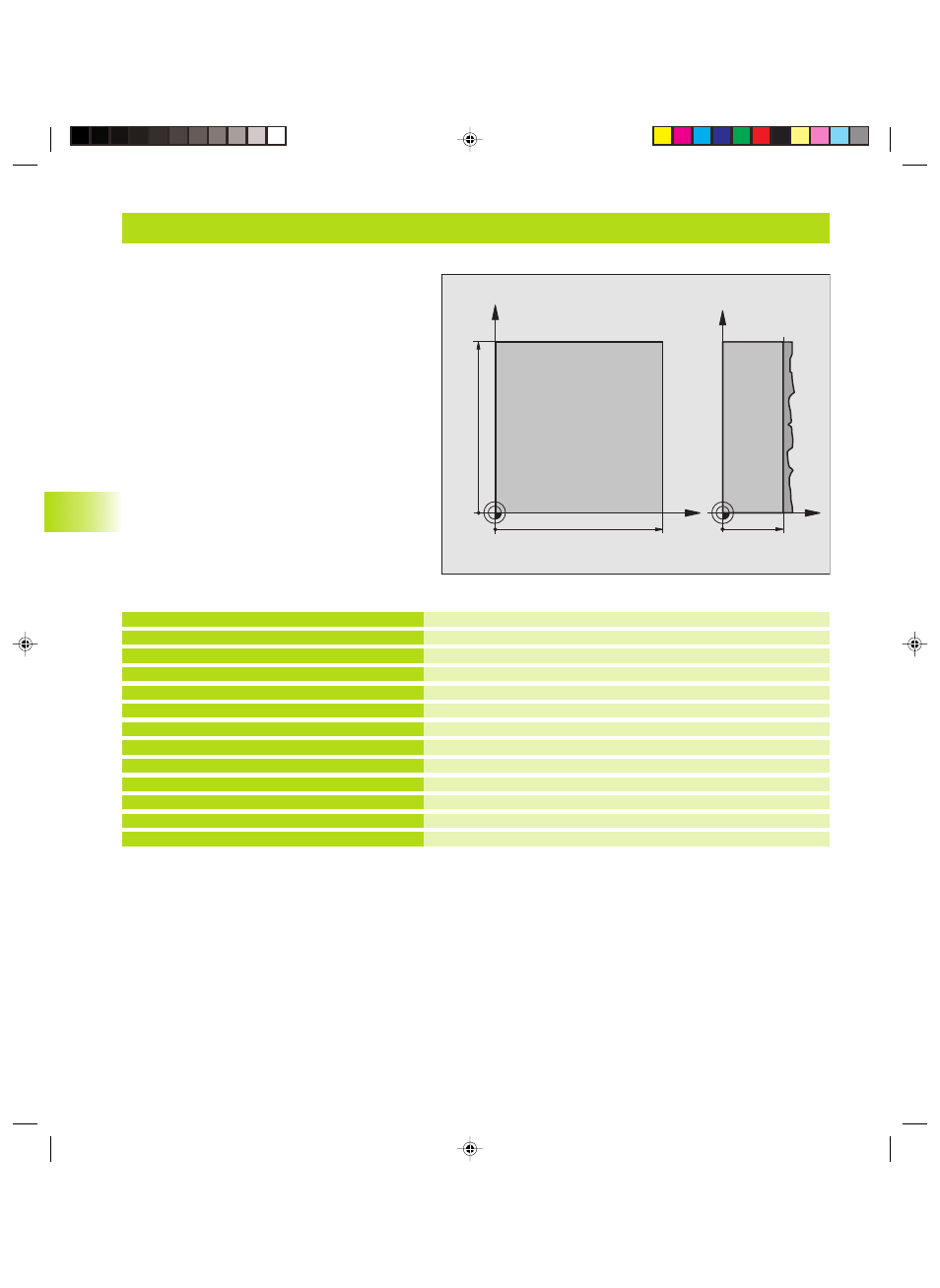

Esempio: Spianatura
Definizione pezzo grezzo
Definizione utensile
Richiamo utensile
Disimpegno utensile
Definizione del ciclo ”Spianatura”
Preposizionamento vicino al punto di partenza
Richiamo ciclo
Disimpegnare l'utensile, fine del programma
%C230 G71
N 1 0 G30 G17 X+0 Y+0 Z+0 *
N 2 0 G31 G90 X+100 Y+100 Z+40 *
N 3 0 G99 T1 L+0 R+5 *
N 4 0 T1 G17 S3500 *
N 5 0 G00 G40 G90 Z+250 *
N 6 0 G230 Q225=+0 Q226=+0 Q227=+35
Q218=100 Q219=100 Q240=2Q206=250
Q207=400 Q209=150 Q200=2 *
N 7 0 X-25 Y+0 M03 *
N 8 0 G79 *
N 9 0 G00 G40 Z+250 M02 *
N999999 %C230 G71 *
8.8 Cicli di spianatura
X
Y
100
100
Z
Y
35
