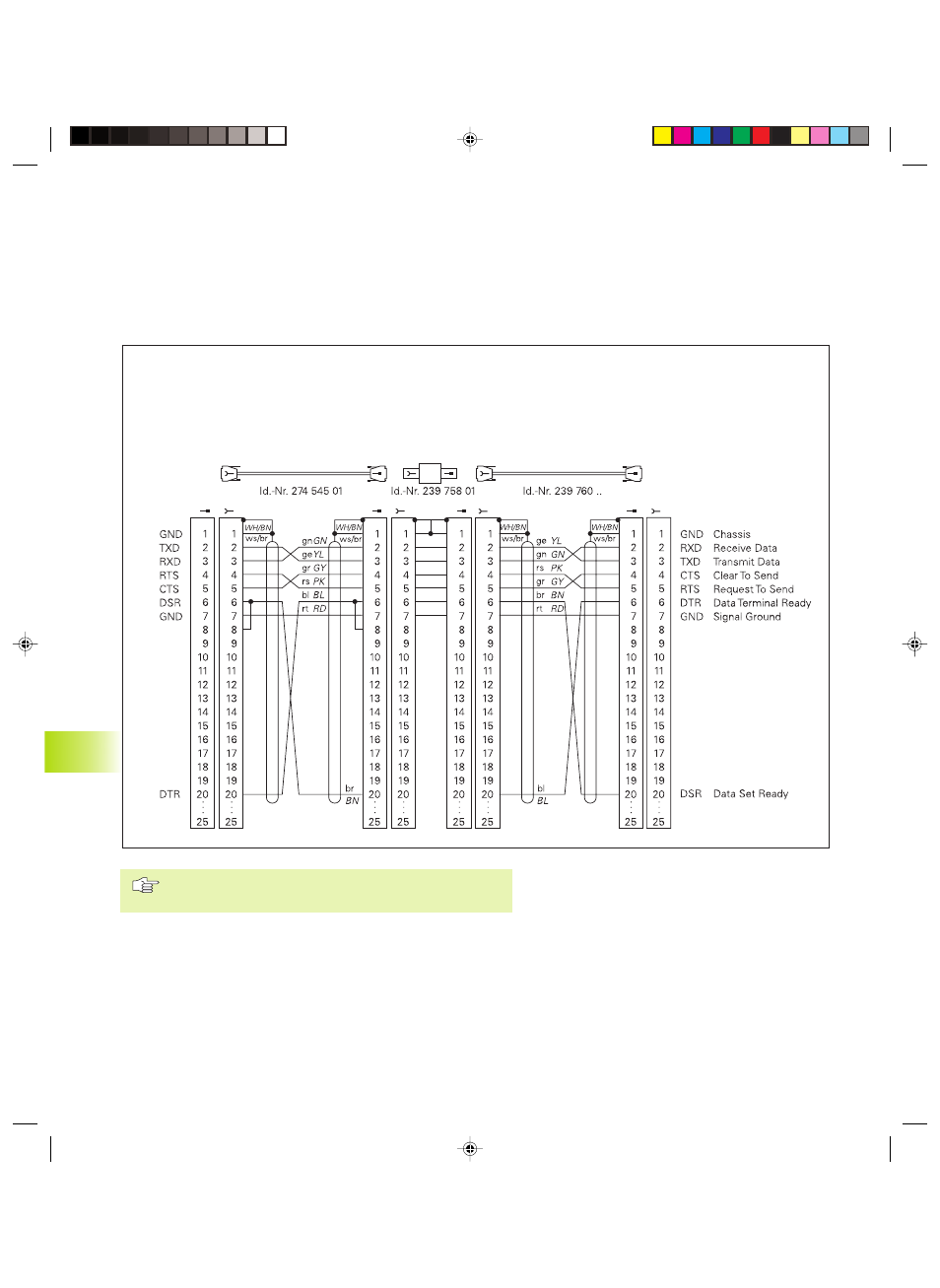

14.2 Piedinatura del connettore e cavo di
collegamento per interfacce dati
Interfaccia V.24/RS-232-C
Apparecchi HEIDENHAIN
Le piedinature dei connettori sull’unità logica TNC (X21) e
sull’adattatore sono differenti.
Apparecchi HEIDENHAIN
Apparecchio
periferico
p.es. FE
Cavo standard
HEIDENHAIN
3 m
Adattatore V.24 Cavo di
collegamento
HEIDENHAIN
max. 17 m
