Limitazione nella esecuzione del programma
(su TNC 426, TNC 430)
La rappresentazione grafica contemporanea alla
lavorazione non è possibile se il calcolatore del TNC
è già completamente impegnato con lavorazioni
complesse o a grande superficie. Esempio: spiana-
tura di tutta la superficie del pezzo grezzo con un
utensile grande. In questo caso il TNC non continua
la simulazione grafica e visualizza il messaggio
ERROR nella finestra grafica, mentre la lavorazione
continua ad essere eseguita.

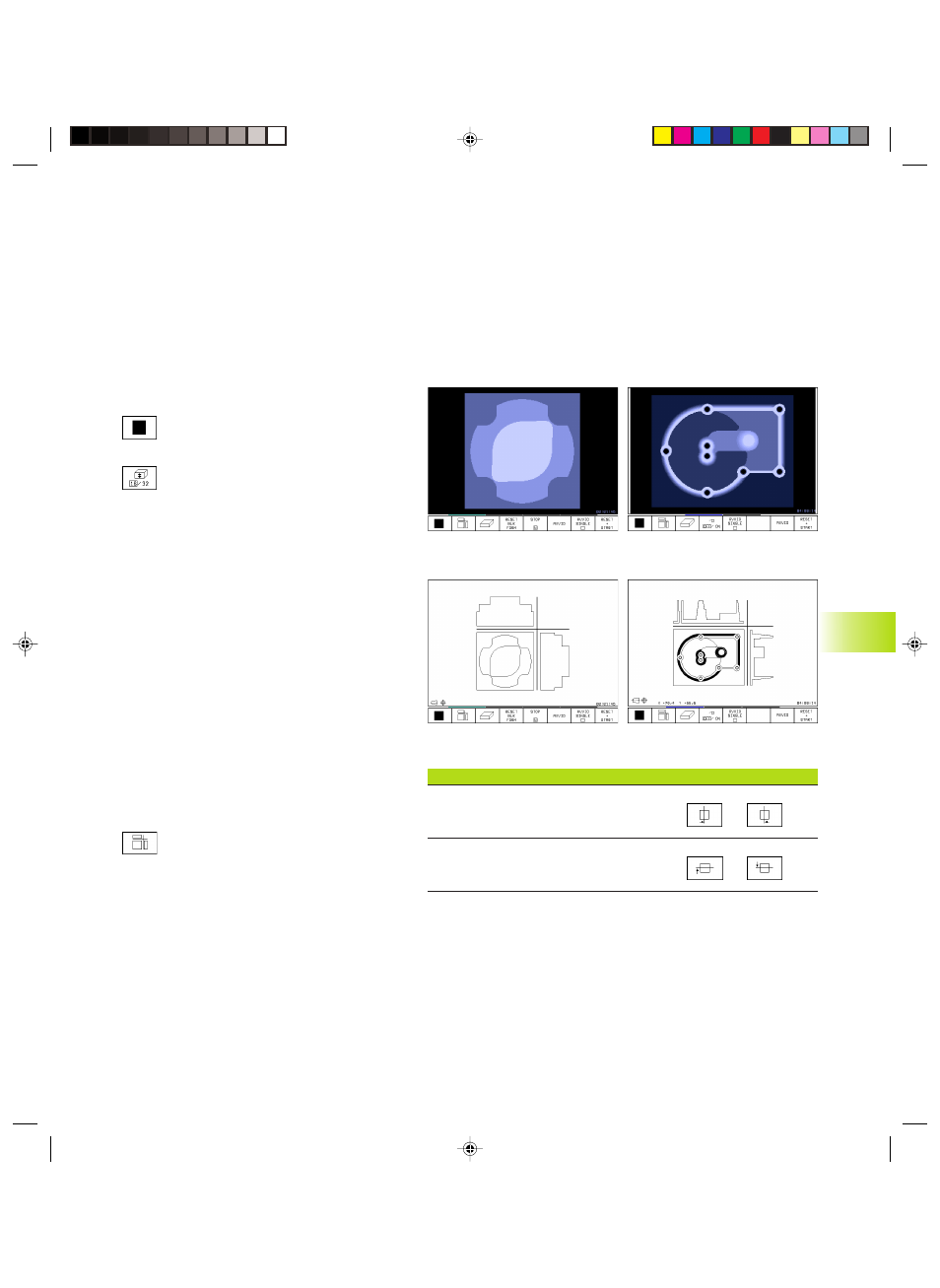

Vista dall’alto
ú Selezionare con il softkey la vista
dall’alto
ú Selezionare mediante softkey il numero
dei livelli di profondità (non sul TNC 410,
commutazione livello softkey): si può
commutare fra 16 e 32 livelli di
profondità; per la rappresentazione di
profondità della grafica vale:
”Quanto più profondo, tanto più scuro”
La vista dall’alto è la simulazione grafica
più veloce.
Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall’alto
su 2 sezioni, simile ad un disegno tecnico. Un
simbolo in basso a sinistra della grafica indica se la
rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo
DIN 6, parte 1 (selezionabile tramite MP7310).
Nella rappresentazione su 3 piani sono disponibili
delle funzioni per l’ingrandimento di un dettaglio
(non sul TNC 410, v. ”Ingrandimento di dettagli”).
Inoltre è possibile spostare mediante softkey il
piano di sezione:
ú Selezionare mediante softkey la
rappresentazione su 3 piani
ú Commutare il livello softkey, finché il
TNC non visualizzerà i seguenti
softkey:
1
1
.1 Elabor
azioni gr
afic
h
e
Funzione Softkey
Spostamento di una sezione verticale
a destra o a sinistra
Spostamento di una sezione orizzontale
verso l’alto o verso il basso
La posizione della sezione viene visualizzata durante lo
spostamento.
Coordinate della sezione (non sul TNC 410)
Il TNC visualizza nella finestra grafica in basso sullo schermo le
coordinate della sezione, riferite all’origine del pezzo. Potranno
essere visualizzate solo le coordinate nel piano di lavoro. Questa
funzione viene attivata con il parametro macchina 7310.
