163 HEIDENHAIN TNC 410, TNC 426, TNC 430

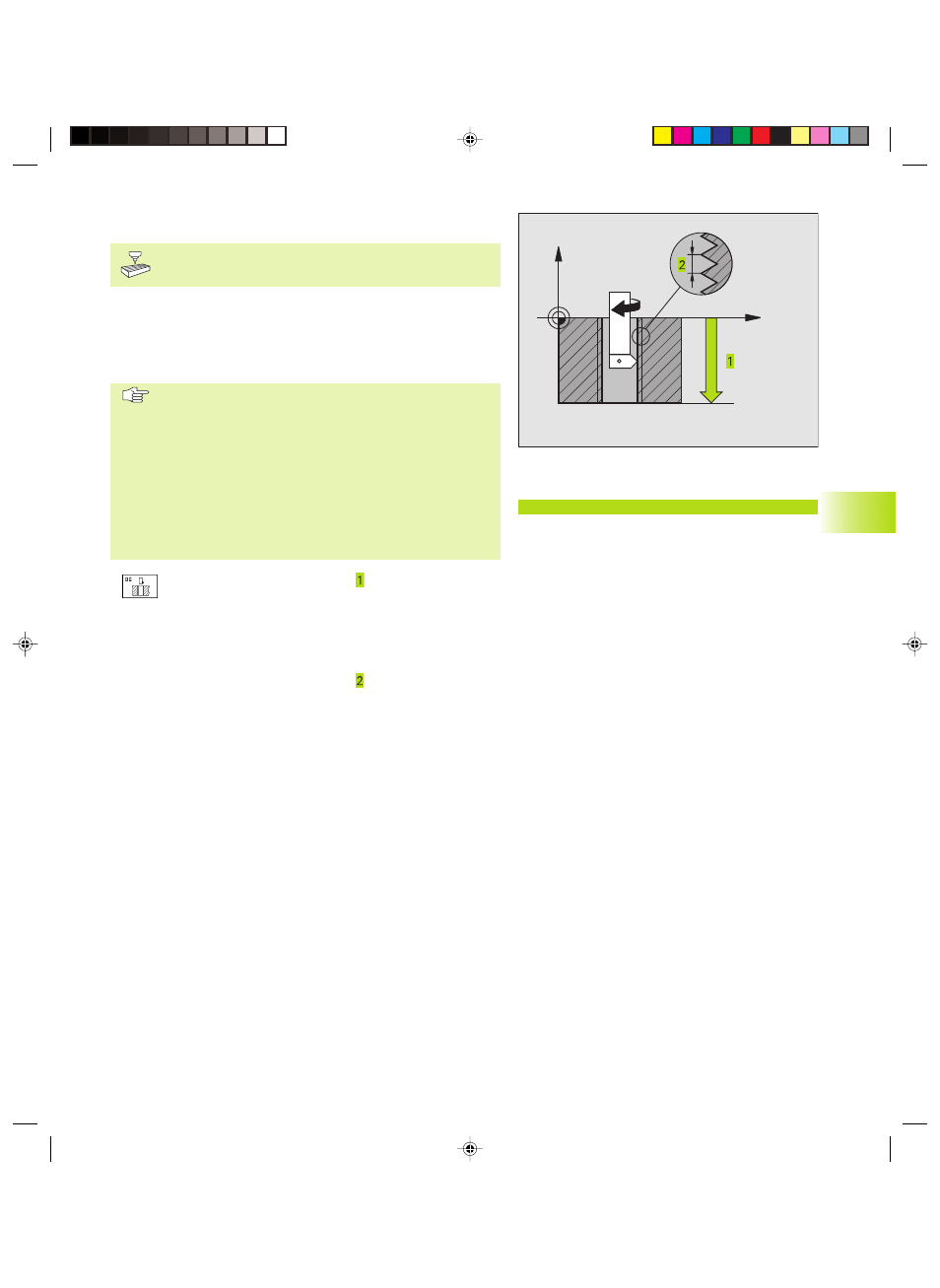

FILETTATURA (Ciclo G86, non sul TNC 410)
La macchina e il TNC devono essere predisposti per la
filettatura dal Costruttore della macchina.
Nel ciclo G86 FILETTATURA l’utensile si porta con mandrino
regolato dalla posizione attuale fino alla PROFONDITA’. Sul fondo del
foro il mandrino si arresta. L’avvicinamento e il ritiro devono essere
inseriti separatamente, possibilmente in un ciclo del Costruttore. Il
costruttore della macchina darà tutte le informazioni al riguardo.
Da osservare:
Il TNC calcola l’avanzamento in funzione del numero di
giri. Azionando la manopola del potenziometro di
regolazione del numero di giri, l’avanzamento viene
adattato automaticamente.
La manopola del potenziometro di regolazione
dell’avanzamento è disattivata
Il TNC inserisce e disinserisce il mandrino
automaticamente. M3/M4 non possono essere
programmate prima della chiamata del ciclo.
ú PROFONDITA’ DI FORATURA : distanza tra la
posizione attuale dell’utensile e l‘estremità della
filettatura
Il segno della PROFONDITA‘ DI FORATURA definisce
la direzione della lavorazione (”–” corrisponde alla
direzione negativa nell’asse del mandrino)
ú PASSO DELLA FILETTATURA :
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = Filettatura destrorsa (M3 con PROF. NEGATIVA)
– = Filettatura sinistrorsa (M4 con PROF. NEGATIVA)
8.3 Cicli di foratura
X
Z
Esempi di blocchi NC:
N22 G86 P01 -20 P02 +1*
