8 Programmazione: Cicli 222
Spostamento dell‘ORIGINE (Ciclo G54)

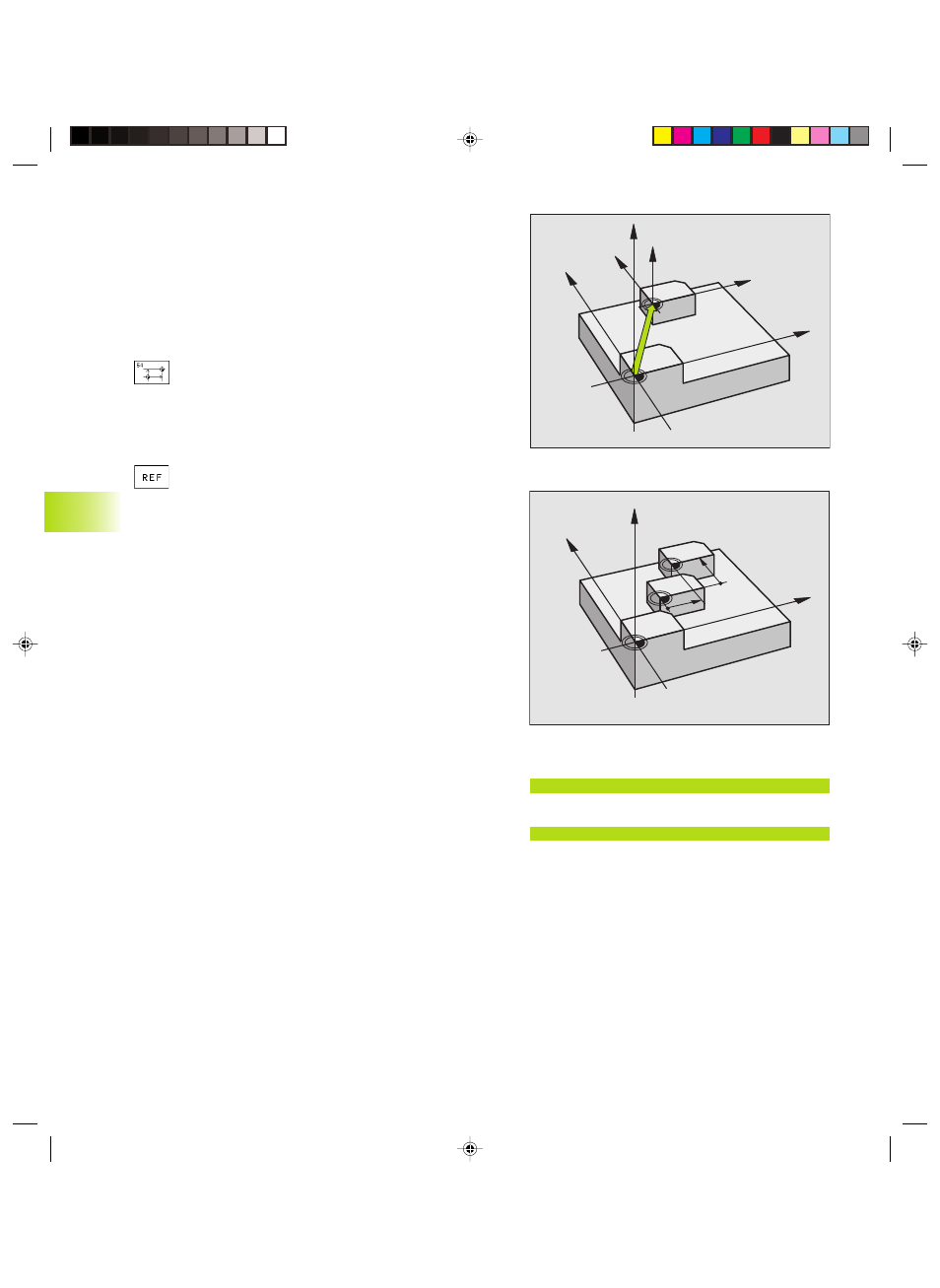

Con lo SPOSTAMENTO DELL ’ORIGINE è possibile ripetere una
lavorazione in un punto qualsiasi del pezzo.
Attivazione
Dopo una definizione del ciclo SPOSTAMENTO DELL’ORIGINE, tutte
le quote di coordinate si riferiscono all’origine nuova. Lo
spostamento dei singoli assi viene visualizzato nell’indicazione di
stato supplementare.
ú SPOSTAMENTO: inserire le coordinate della nuova
origine. Le quote assolute si riferiscono all’origine del
pezzo precedentemente definita nell’impostazione
della stessa. I valori incrementali si riferiscono sempre
all'ultima origine valida che può già essere spostata
Per il TNC 410 vale inoltre:
ú REF: Premendo il softkey REF l'origine programmata si
riferisce all'origine della macchina. In questo caso il
TNC identifica il primo blocco del ciclo con REF
Annullamento dello spostamento
Un’istruzione di spostamento dell’origine con i valori di coordinate
X=0, Y=0 e Z=0 annulla lo spostamento dell’origine.
Grafica (non sul TNC 410)
Programmando dopo uno spostamento dell’origine un nuovo pezzo
grezzo, si può definire nel paramento macchina 7310 se il pezzo
grezzo deve riferirsi alla nuova o alla vecchia origine.
Visualizzazioni di stato
■ L'indicazione di posizione si riferisce all'origine attiva (spostata)
■ L'origine indicata nella visualizzazione di stato supplementare si
riferisce al punto di riferimento impostato manualmente.
8.9 Cicli per la conversione delle coordinate
Z
Z
X
X
Y
Y
Z
X
Y
G91X
G91Y
Esempi di blocchi NC:
N72 G54 G90 X+25 Y-12.5 Z100*
oppure
N 7 2 G54 G90 REF X+25 Y-12.5 Z100*
