8 Programmazione: Cicli 218

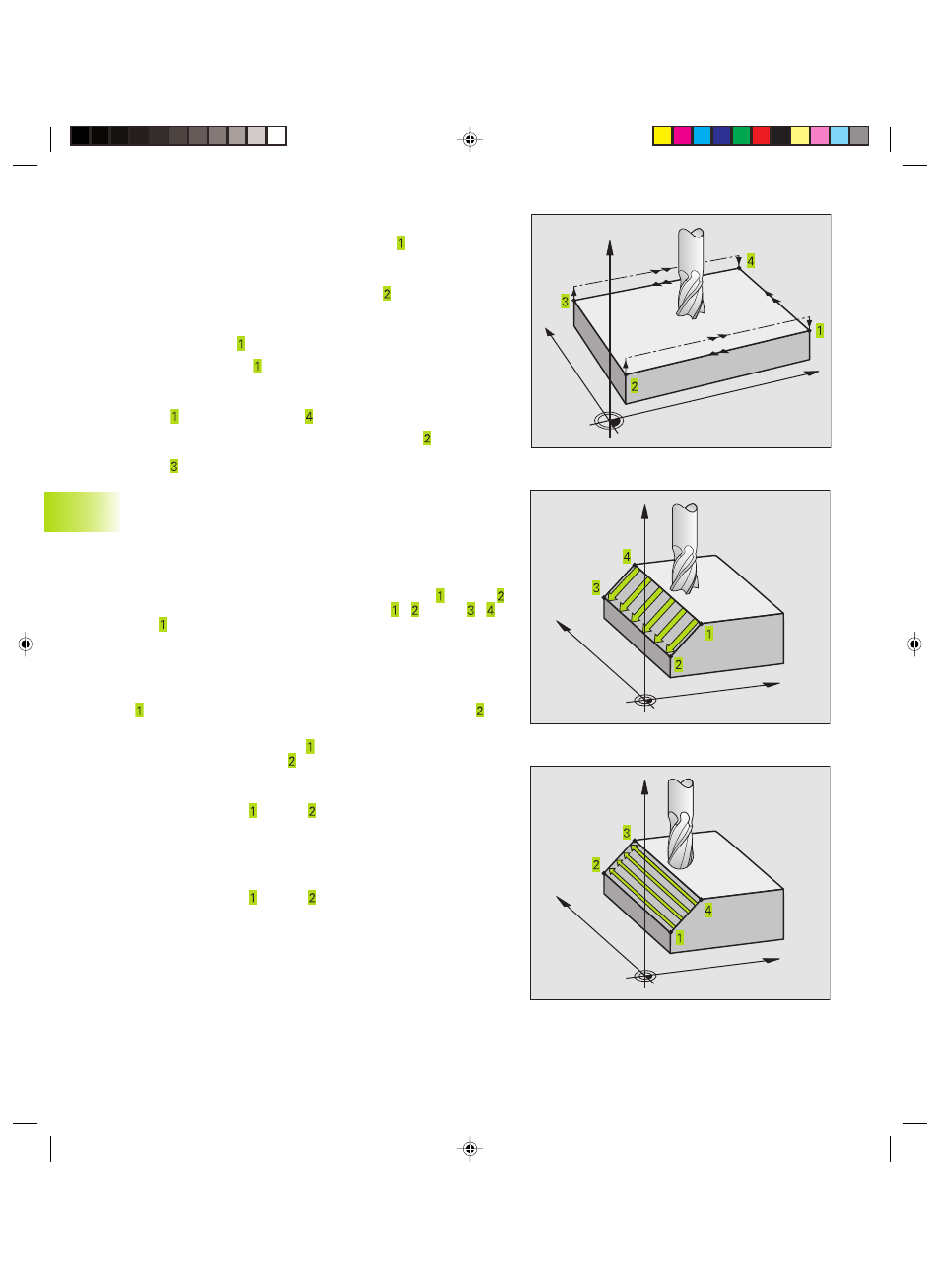

SUPERFICIE REGOLARE (Ciclo 231)
1 Il TNC posiziona l’utensile sul punto di partenza partendo dalla
posizione attuale con un movimento lineare 3D
2 Successivamente l’utensile si porta con l‘AVANZAMENTO
FRESATURA programmato sul punto finale
3 Qui il TNC sposta l’utensile in rapido del diametro dell’utensile in
direzione positiva dell’asse del mandrino, riportandolo quindi al
punto di partenza
4 Sul punto di partenza il TNC riporta l'utensile sull'ultimo
posizionamento in Z
5 Successivamente il TNC sposta l’utensile in tutti e tre gli assi dal
punto in direzione del punto sulla linea successiva
6 In seguito il TNC posiziona l’utensile sul punto finale di questa
linea, calcolandolo dal punto e dallo spostamento in direzione del
punto
7 La spianatura viene ripetuta fino al completamento della
superficie programmata
8 Alla fine il TNC posiziona l’utensile, spostandolo del suo diametro,
sul punto più alto programmato nell’asse del mandrino
Impostazione del taglio
Il punto di partenza e quindi la direzione di fresatura sono liberamente
selezionabili, poiché il TNC sposta i singoli tagli dal punto al punto
e lo svolgimento complessivo procede dai punti / ai punti / . Il
punto può essere definito su un qualsiasi spigolo della superficie da
lavorare.
Impiegando una fresa a candela la qualità della superficie può
essere ottimizzata
■ Con un taglio a spinta (coordinata dell'asse del mandrino del punto
maggiore della coordinata dell'asse del mandrino del punto per
superfici poco inclinate)
■ Con un taglio a trazione (punto della coordinata dell’asse
mandrino minore del punto della coordinata dell’asse del
mandrino) per superfici molto inclinate
■ Per le superfici sghembe impostando la direzione del movimento
principale (dal punto al punto ) in direzione della pendenza
maggiore. Vedere figura in centro a destra.
Impiegando una fresa a raggio frontale la qualità della superficie
può essere ottimizzata:
■ per le superfici sghembe impostando la direzione del movimento
principale (dal punto al punto ) in direzione della pendenza
maggiore. Vedere figura in basso a destra.
8.8 Cicli di spianatura
X
Y
Z
X
Y
Z
X
Y
Z
