3 HEIDENHAIN TNC 410, TNC 426, TNC 430

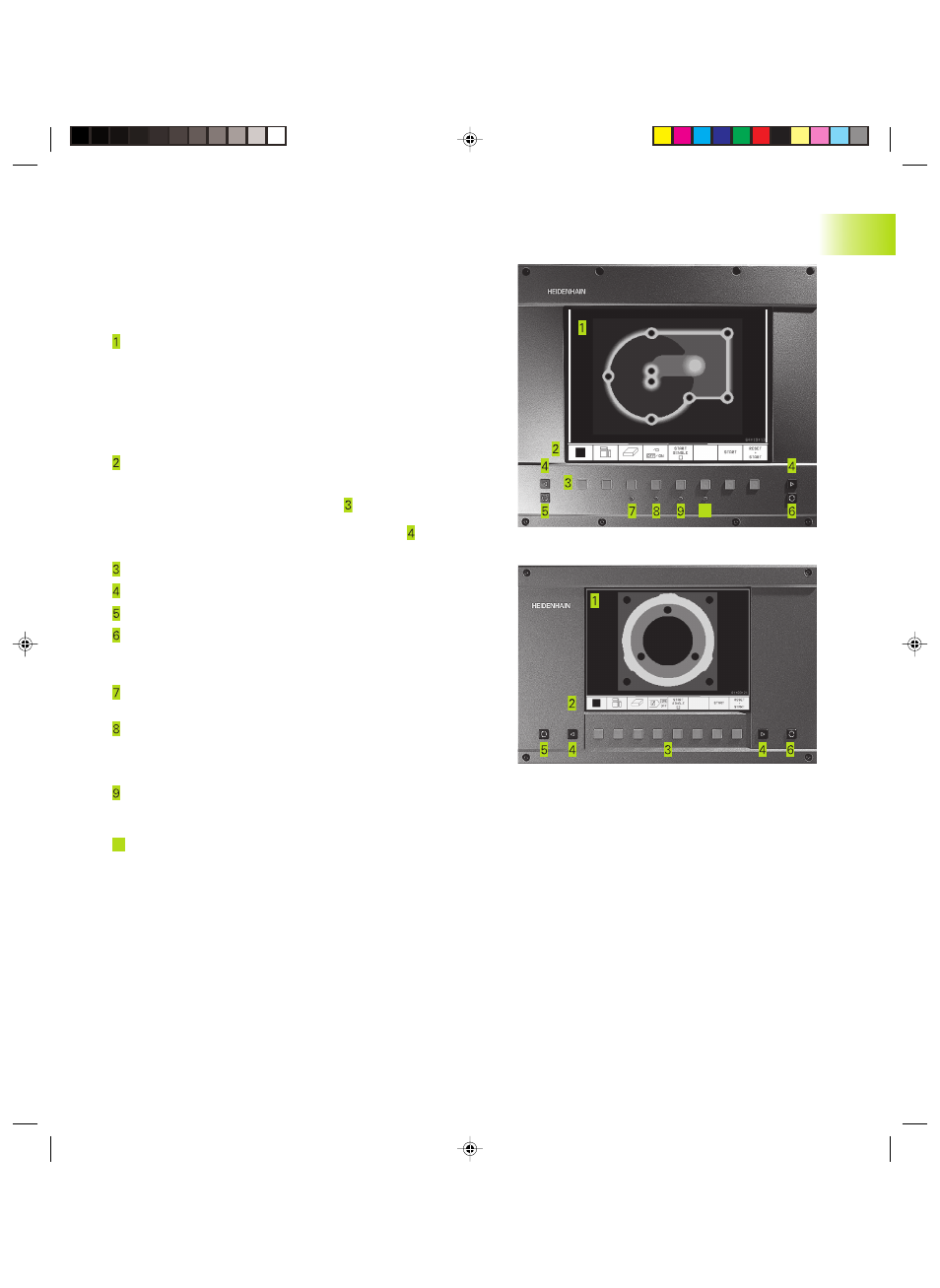

1.2 Unità video e tastiera
Unità video
Il TNC può essere fornito a scelta con lo schermo a colori BC 120
(CRT) o con lo schermo a colori piatto BF 120 (TFT). La figura in alto
a destra illustra gli elementi operativi del BC 120, la figura al centro
a destra gli elementi operativi del BF 120:
Riga d'intestazione:
all'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati Sui TNC 426, TNC 430: modi operativi
”Macchina” a sinistra e modi operativi ”Programmazione” a
destra. Il modo operativo attivo compare nel campo più lungo
della riga di intestazione. Nello stesso campo vengono
visualizzati anche le domande di dialogo e i messaggi
(eccezione: quando il TNC visualizza solo disegni).
Softkey:
sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti la riga softkey Dei rettangoli
direttamente sotto la riga softkey visualizzano il numero dei livelli
softkey selezionabili con i tasti di commutazione La riga
softkey attiva viene evidenziata in chiaro.
Softkey di selezione
Commutazione dei livelli softkey
Definizione della ripartizione dello schermo
Tasto di commutazione modi operativi ”Programmazione”/
”Macchina”
Tasti addizionali per il BC 120
Smagnetizzazione dello schermo:
abbandonare il menu principale di impostazione dello schermo
Selezionare il menu principale per l'impostazione dello schermo;
Nel menu principale: spostare il campo chiaro verso il basso
Nel sottomenu: ridurre il valore, spostare la figura verso
sinistra e verso il basso
Nel menu principale: spostare il campo chiaro verso l'alto.
Nel sottomenu: ingrandire il valore, spostare la figura verso
destra e verso l'alto
10 Nel menu principale: Selezionare il sottomenu
Nel sottomenu: abbandonare il sottomenu.
Impostazione dello schermo: vedere pagina successiva
