HEIDENHAIN TNC 410, TNC 426, TNC 430 253
1
0.2 F
amiglie di modelli - par
ametr
i Q in luog
o di v
alor
i numer
ici
Chiamata delle funzioni parametriche Q
TNC 426, TNC 430: Durante l'inserimento di un programma di
lavorazione premere il softkey PARAMETER.
TNC 410: Premere il tasto “Q“ (nel campo della tastiera numerica,
sotto il tasto di selezione assi –/+).
Gruppo funzioni Softkey
Funzioni aritmetiche di base
Funzioni trigonometriche
Decisioni se/allora, salta
Altre funzioni
Introduzione diretta di formule
10.2 Famiglie di modelli - parametri Q in
luogo di valori numerici
Con la funzione parametrica Q D0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione
invece si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
N150 D00 Q10 P01 +25 * Assegnazione:
... Q10 riceve il valore 25
N250 G00 X +Q10 * corrispondente a G00 X +25
Per famiglie di modelli si programmano, p. es., le quote
caratteristiche del pezzo con dei parametri Q.
Nella successiva lavorazione dei singoli pezzi viene assegnato ad
ogni parametro un determinato valore numerico.

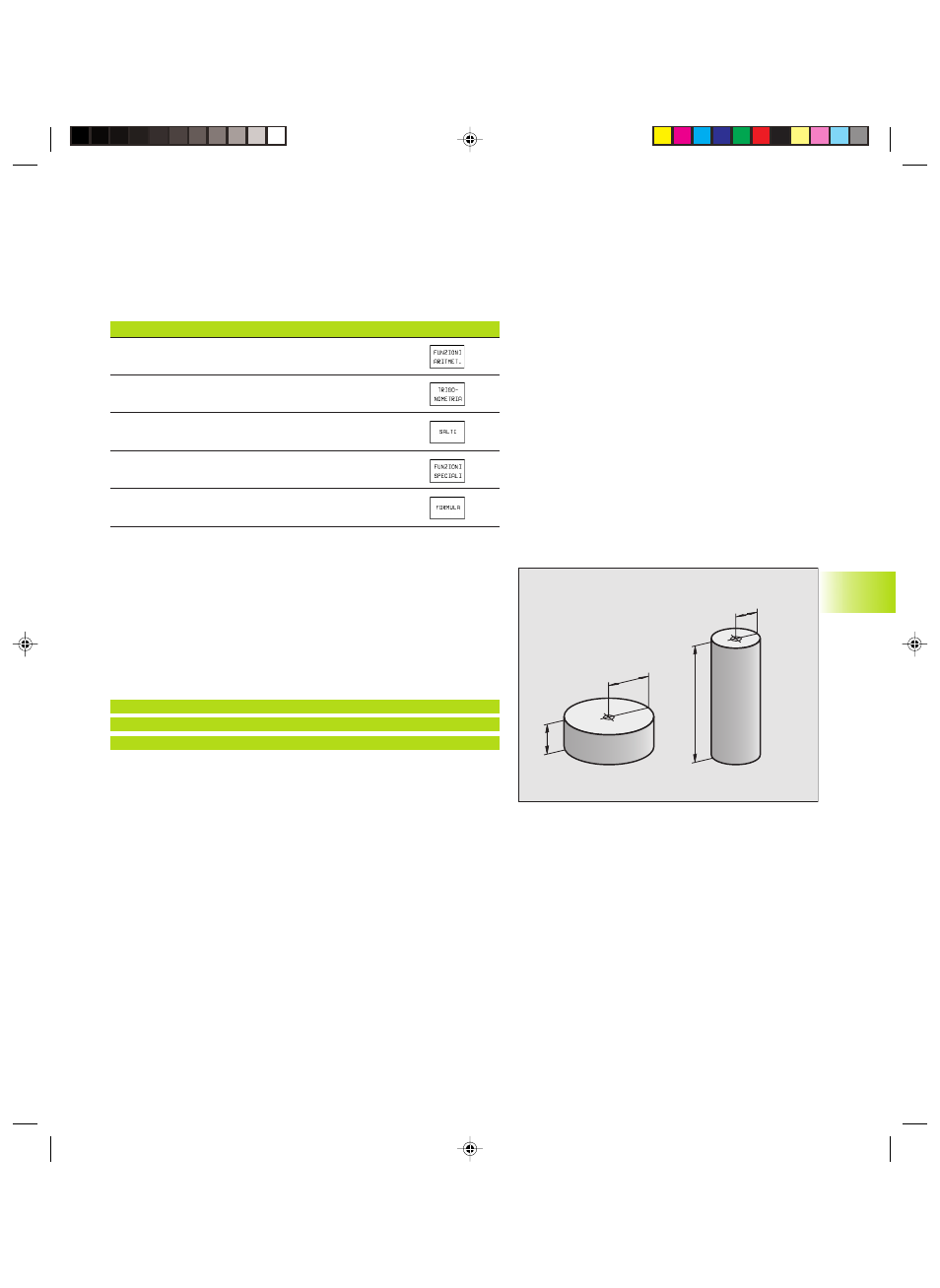

Esempio
Cilindri con parametri Q
Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
