HEIDENHAIN TNC 410, TNC 426, TNC 430 329
13.12 Selezione dell'indicazione di posizione
Nel FUNZIONAMENTO MANUALE e per i modi operativi di
esecuzione del programma si può intervenire sulla visualizzazione
delle coordinate:

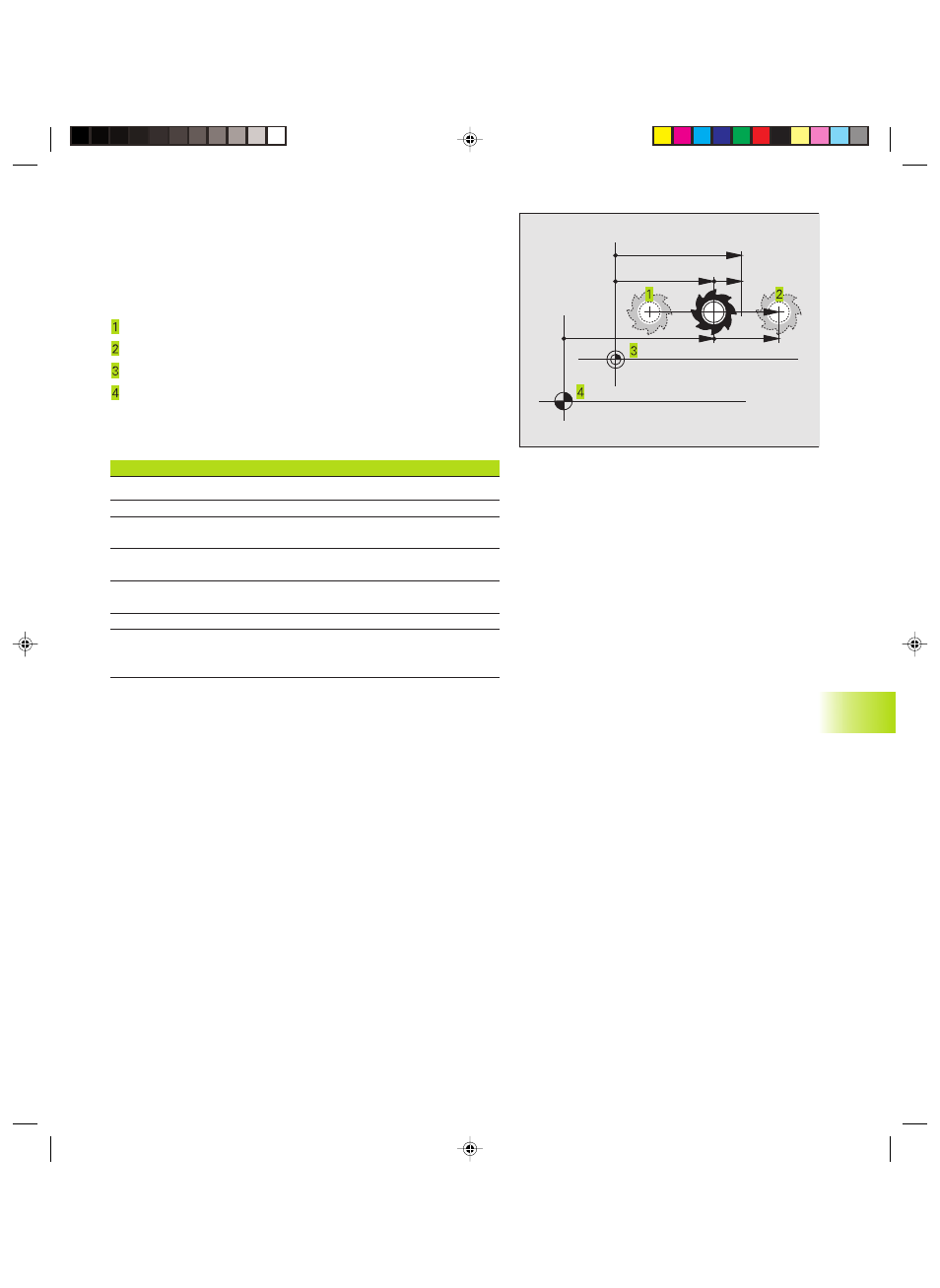

La figura a destra illustra varie posizioni dell'utensile:
Posizione di partenza
Posizione finale dell’utensile
Origine del pezzo
Origine della macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare
le seguenti coordinate:
Funzione Visualizzazione
Posizione nominale; valore preimpostato dal TNC NOMIN
Posizione reale; posizione attuale dell’utensile REALE
Posizione di riferimento; posizione reale riferita REF
all’origine della macchina
Distanza residua rispetto alla posizione programmata;
DIST
differenza tra posizione reale e finale
Errore di inseguimento; differenza tra posizione
INSEG
nominale e reale
Deflessione del tastatore di misurazione
DEFL
Percorsi eseguiti con la funzione M118
Sovrapposizione volantino (M118)
(solo visualizzazione della posizione 2, non su TNC 410)
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 1” si seleziona
la visualizzazione di posizione nell‘indicazione di stato.
Con la funzione MOD ”INDICAZIONE DI POSIZIONE 2” si seleziona
la visualizzazione di posizione nell’indicazione di stato
supplementare.
13.13 Selezione dell’unità di misura
Con questa funzione MOD si definisce se il TNC deve visualizzare le
coordinate in millimetri o in pollici.
■ Sistema di misura metrico: p.es. X = 15,789 (mm) funzione MOD
CAMBIO mm/POLLICI = POLLICI. Visualizzazione con 3 posizioni
decimali.
■ Sistema di misura in pollici: p.es. X = 0,6216 (pollici) funzione MOD
CAMBIO mm/POLLICI = mm. Visualizzazione con 4 posizioni decimali.
NOMIN
REALE INSEG
REF DIST
13.12 Selezione dell'indicazione di posizione; 13.13 Selezione dell‘unità di misura
