5 HEIDENHAIN TNC 410, TNC 426, TNC 430
Pannello operativo

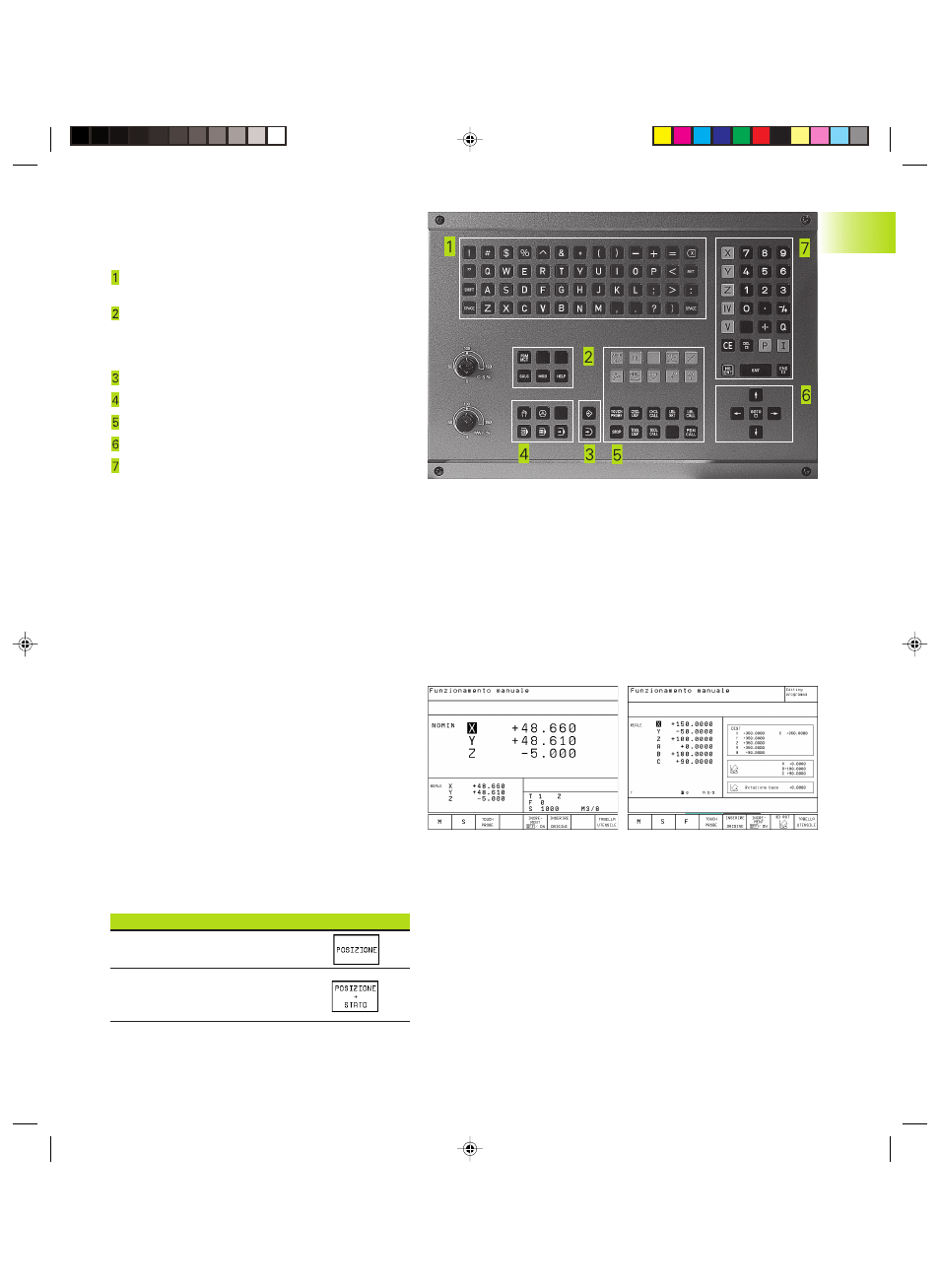

La figura di destra illustra i tasti del pannello
operativo, raggruppati secondo la loro funzione:
Tastiera alfanumerica per l'immissione di testi, di
nomi di file dati e per le programmazioni DIN/ISO
Gestione file dati,
Calcolatore tascabile (non sul TNC 410),
Funzione MOD,
Funzione HELP
Modi operativi ”Programmazione”
Modi operativi ”Macchina”
Apertura dialogo di programmazione
Tasti cursore e istruzione di salto GOTO
Immissione di valori numerici e selezione degli assi
Le funzioni dei singoli tasti sono descritte nella
prima pagina interna della copertina. I tasti esterni,
p.es. START NC, vengono spiegati nel Manuale
della macchina.
1.3 Modi operativi
Per le varie funzioni e i passi di lavorazione
necessari per la realizzazione dei pezzi, il TNC
dispone dei seguenti modi operativi:
Funzionamento manuale e
volantino elettronico
L'allineamento delle macchine viene effettuato nel
FUNZIONAMENTO MANUALE. In questo modo
operativo si possono posizionare gli assi della
macchina in modo manuale o a passi, impostare gli
indici di riferimento e ruotare il piano di lavoro.
Il modo operativo VOLANTINO ELETTRONICO
supporta lo spostamento manuale degli assi della
macchina con un volantino elettronico HR.
Softkey per la ripartizione dello schermo
(selezionarlo come sopra descritto; per il TNC 410:
vedere ripartizione delo schermo per l'esecuzione
del programma a blocchi singoli)
Finestra Softkey
Posizioni
A sinistra: posizione; a destra: ind.
di stato
1
.3 Modi oper
ativi
