TNC HEIDENHAIN tipo 410, 426 B e 430 307
Determinazione dell’angolo tra l’asse di riferimento dell’angolo e
un bordo del pezzo
ú Selezione della funzione di tastatura: premere il softkey
PROBING ROT
ú ANGOLO DI ROTAZIONE: annotare l’ANGOLO DI
ROTAZIONE visualizzato se la rotazione base effettuata
deve essere ripristinata in un secondo momento.
ú Effettuare una rotazione base rispetto al lato da
confrontare (v. ”Compensazione posizione obliqua del
pezzo”)
ú Con il softkey TASTARE ROT chiamare la visualizzazione
dell’angolo tra l’asse di riferimento dell’angolo e il bordo
del pezzo quale ANGOLO DI ROTAZIONE.
ú Per disattivare la rotazione base o ripristinare la
rotazione base originale:
ú Impostare l’ ANGOLO DI ROTAZIONE sul valore annotato

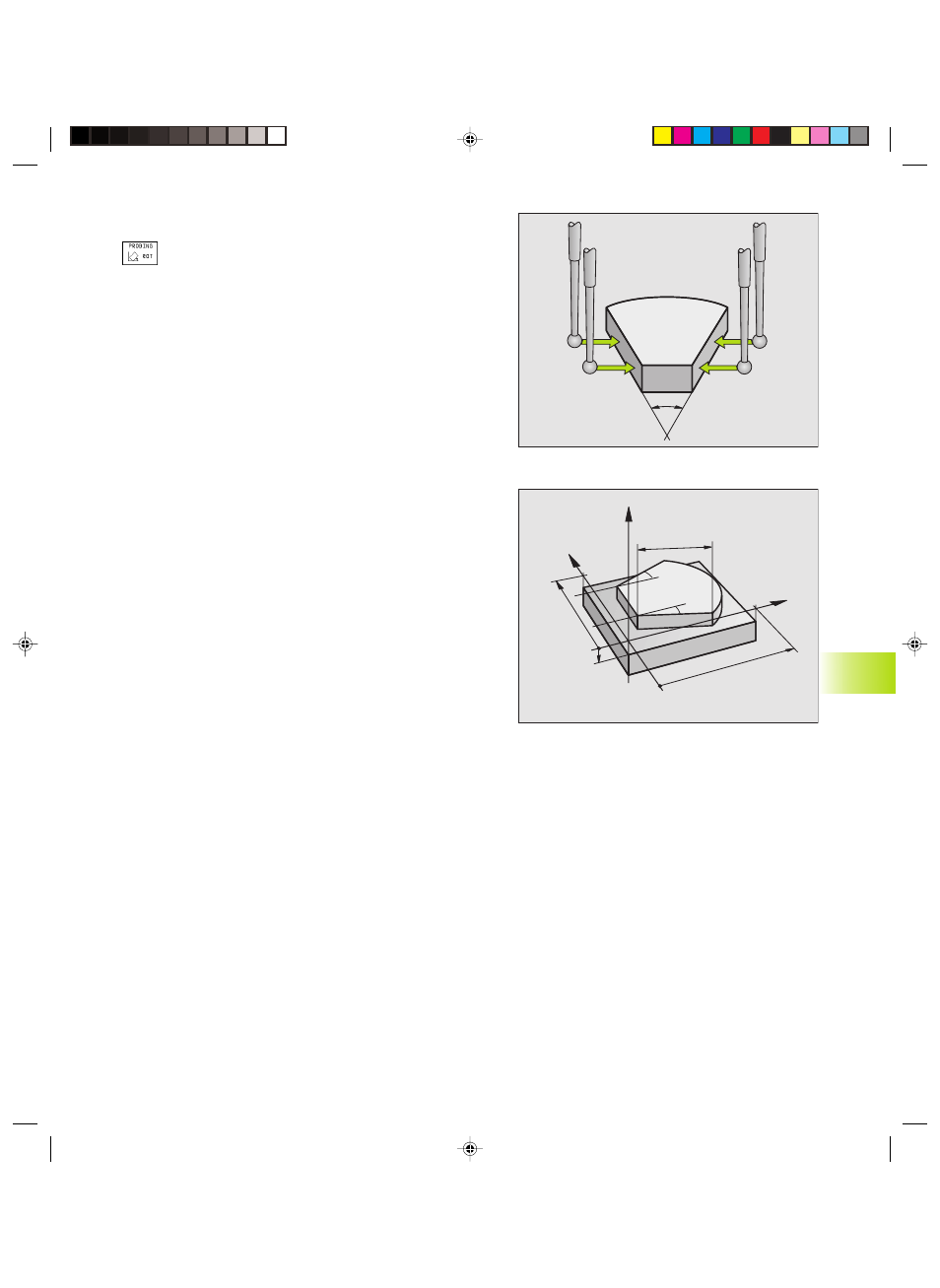

Determinazione dell’angolo tra due bordi del pezzo
ú Selezione della funzione di tastatura: premere il softkey TASTARE ROT
ú ANGOLO DI ROTAZIONE: annotare l’ANGOLO DI ROTAZIONE
visualizzato se la rotazione base effettuata deve essere ripristinata
in seguito
ú Effettuare la rotazione base per il primo lato (vedere
”Compensazione posizione obliqua del pezzo”)
ú Tastare anche il secondo lato come per una rotazione base, senza
impostare l‘ ANGOLO DI ROTAZIONE su 0!
ú Con il softkey TASTARE ROT chiamare la visualizzazione dell’angolo
PA tra i bordi del pezzo quale ANGOLO DI ROTAZIONE
ú Disattivazione della rotazione base o ripristino della rotazione base
originale: impostare l’ ANGOLO DI ROTAZIONE sul valore annotato
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
12.3 Misurazione dei pezzi con il sistema di tastatura 3D
