217 HEIDENHAIN TNC 410, TNC 426, TNC 430
Da osservare:
Il TNC posiziona prima l’utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell’asse del
mandrino sul punto di partenza
L’utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi
di serraggio.

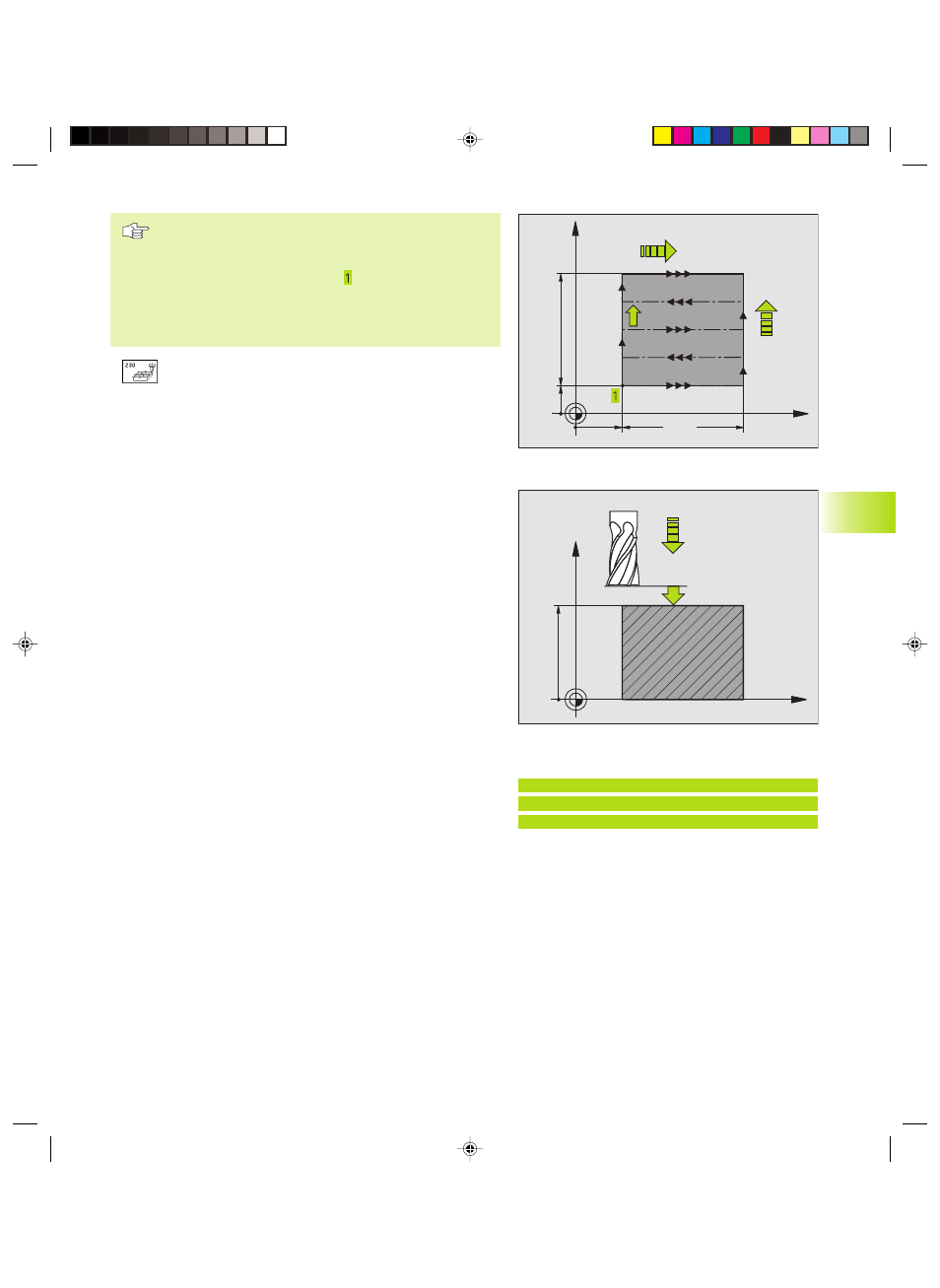

ú PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto MIN della superficie da spianare
nell’asse secondario del piano di lavoro
ú PUNTO DI PARTENZA 3º ASSE Q227 (assoluto): altezza
nell’asse del mandrino alla quale si esegue la
spianatura
ú LUNGHEZZA 1º LATO Q218 (incrementale): lunghezza
della superficie da spianare nell’asse principale del
piano di lavoro, riferita al PUNTO DI PARTENZA 1º
ASSE
ú LUNGHEZZA 2º LATO Q219 (incrementale): lunghezza
della superficie da spianare nell’asse secondario del
piano di lavoro, riferita al PUNTO DI PARTENZA 2º
ASSE
ú NUMERO DEI TAGLI Q240: numero delle linee in cui il
TNC deve spostare l’utensile nel senso della larghezza
ú AVANZAMENTO IN PROFONDITA’ Q206: velocità
dell‘utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
ú AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell’utensile durante la fresatura in
mm/m
ú AVANZAMENTO TRASVERSALE Q209: velocità
dell’utensile nello spostamento alla linea successiva
in mm/min; procedendo trasversalmente nel
materiale, Q209 deve essere inferiore a Q207;
procedendo trasversalmente nello spazio libero,
Q209 può essere maggiore di Q207
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la profondità di
fresatura per il posizionamento all’inizio e alla fine
del ciclo
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
8.8 Cicli di spianatura
Esempi di blocchi NC:
N71 G230 Q225=+10 Q226=+12 Q227=+2.5
Q218=150 Q219=75 Q240=25Q206=150
Q207=500 Q209=200 Q200=2*
