8 Programmazione: Cicli 206

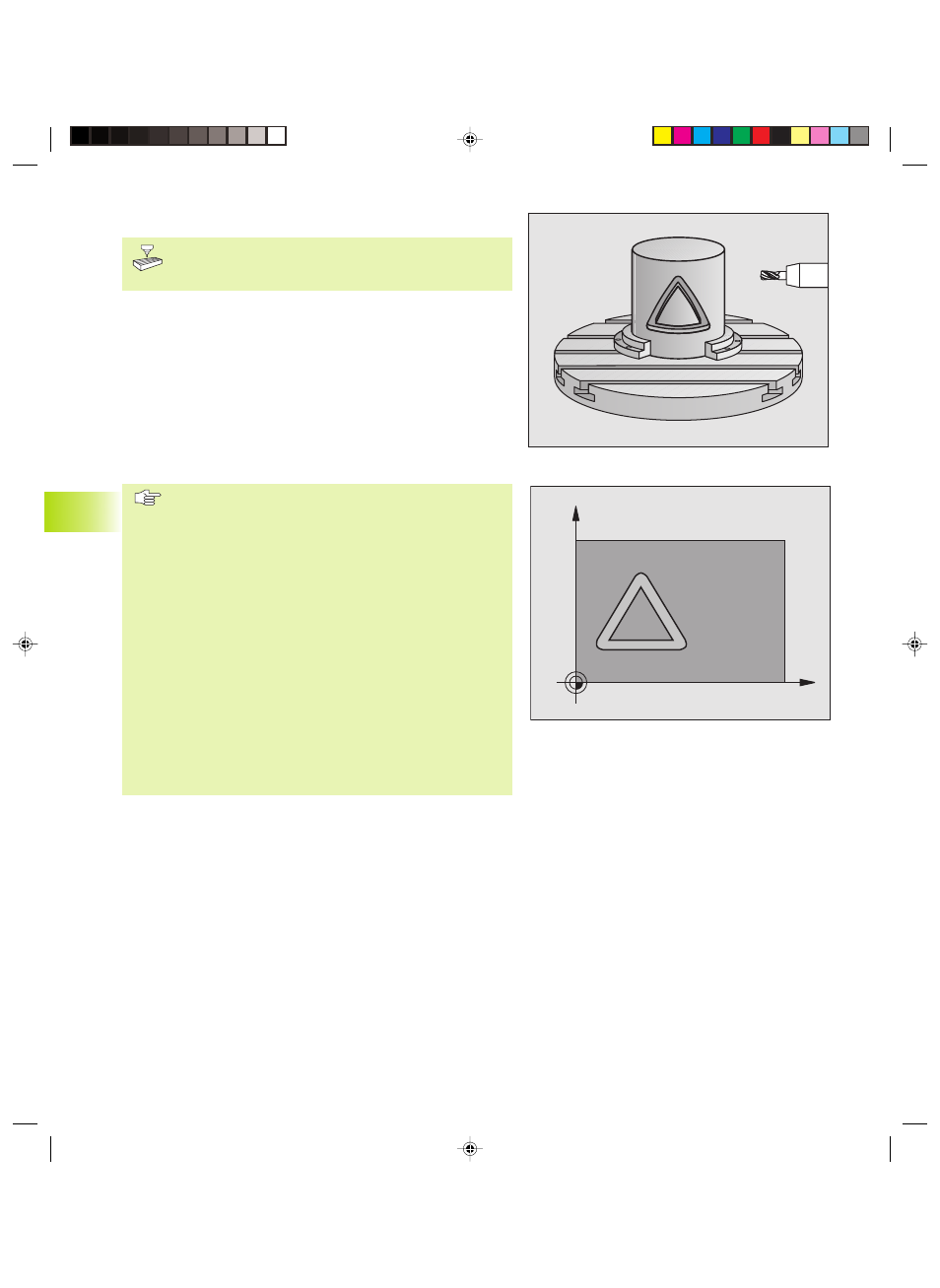

SUPERFICIE CILINDRICA (Ciclo G127)
Macchina e TNC devono essere appositamente
predisposti dal Costruttore della macchina per l’uso del
ciclo G127 SUPERFICIE CILINDRICA.
Con questo ciclo è possibile trasferire un profilo definito nello
sviluppo su una superficie cilindrica.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo G37 (PROFILO).
Il sottoprogramma contiene coordinate in un asse angolare (p.es.
asse C) e nell’asse parallelo a quest’ultimo (p.es. asse del
mandrino). Quali funzioni di traiettoria sono disponibili le funzioni
G1, G11, G24, G25 e G2/G3/G12/G13 con R.
I dati nell’asse angolare possono essere inseriti a scelta in gradi o in
mm (pollici) (da stabilire nella definizione del ciclo).
Da osservare:
La memoria per un ciclo SL è limitata. Si possono
programmare p.es. al massimo 128 blocchi di rette.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L’asse del mandrino deve essere sempre perpendicolare
all’asse della tavola rotante. In caso contrario il TNC
emette un messaggio d’errore.
Preposizionare l'utensile prima della chiamata del ciclo
nell'asse X (con asse del mandrino Y) sul centro della
tavola circolare
Questo ciclo non può essere eseguito quando il piano di
lavoro è ruotato.
C
Z
8.7 Cicli SL Gr
uppo II (non sul
TNC 41
0)
