Retta in rapido G10
Retta con avanzamento G11 F .
L ’utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
11 ú COORDINATE POLARI RAGGIO R: Distanza del punto
finale della traiettoria circolare dal polo I, J
ú COORDINATE POLARI ANGOLO H: Posizione angolare
del punto finale della retta tra –360° e +360°
Il segno H viene determinato dall’asse di riferimento
dell’angolo:
Angolo tra l’asse di riferimento dell’angolo e R in
senso antiorario: H>0
Angolo tra l’asse di riferimento dell’angolo e R in
senso orario: H<0
Esempi di blocchi NC
N120 I+45 J+25 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *

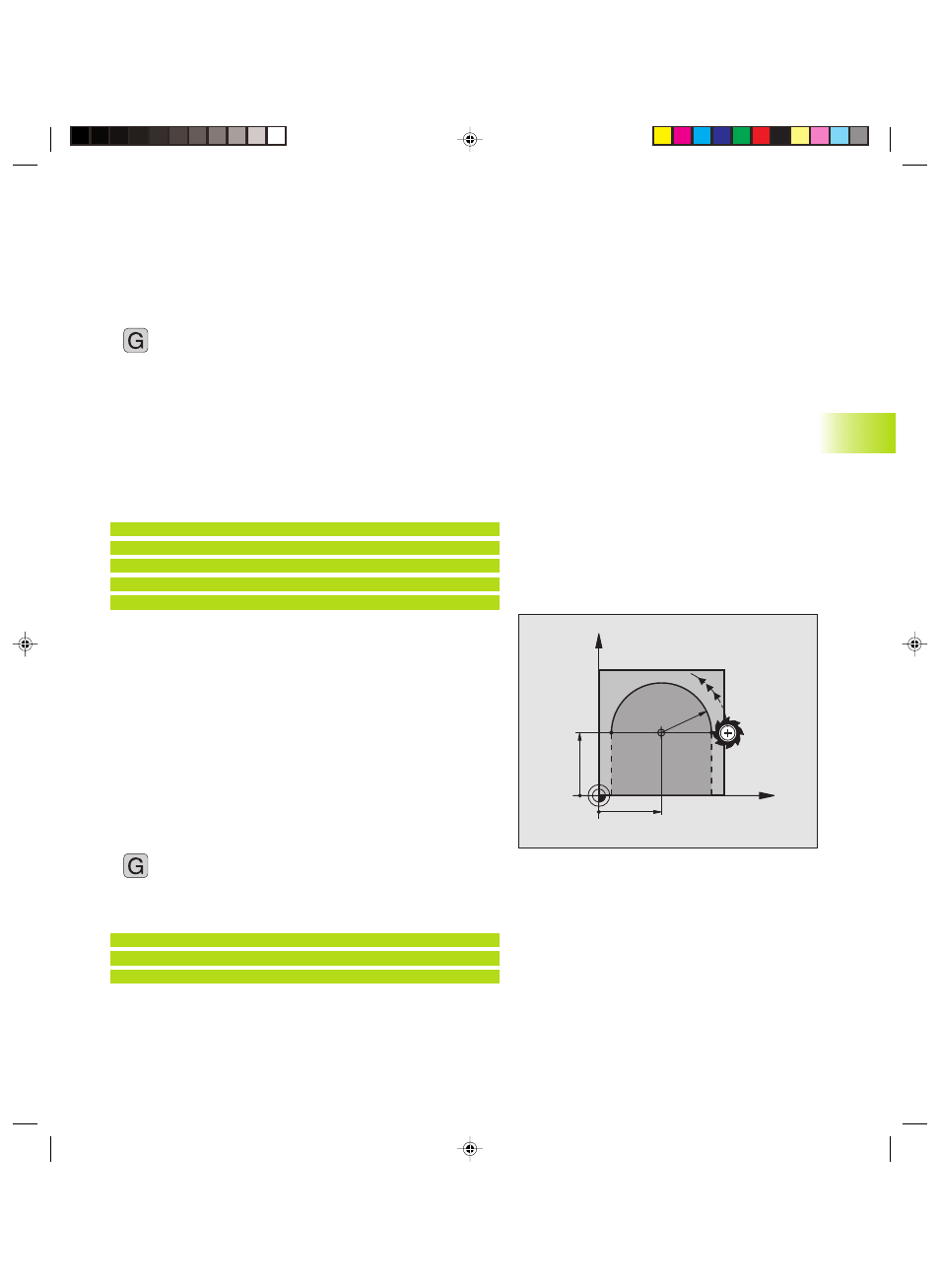

Traiettoria circolare G12/G13/G15 intorno al polo I, J
Il raggio delle coordinate polari R è contemporaneamente raggio
dell‘arco di cerchio. R è definito dalla distanza del punto di partenza
dal polo I, J. L'ultima posizione dell'utensile programmata prima di
un blocco G12, G13 o G15 corrisponde al punto di partenza della
traiettoria circolare.
Senso
■ In senso orario: G12
■ In senso antiorario: G13
■ Senza programmazione del senso di rotazione: G15
il TNC esegue la traiettoria circolare con l'ultimo senso di
rotazione programmato.
13 ú COORDINATE POLARI ANGOLO H: Posizione angolare
del punto finale della traiettoria circolare tra –5400° e
+5400°
Esempi di blocchi NC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
25=I
25=J
R20
6.5 T
raiet
to
rie – Coor
dinat
e polar
i
