165 HEIDENHAIN TNC 410, TNC 426, TNC 430

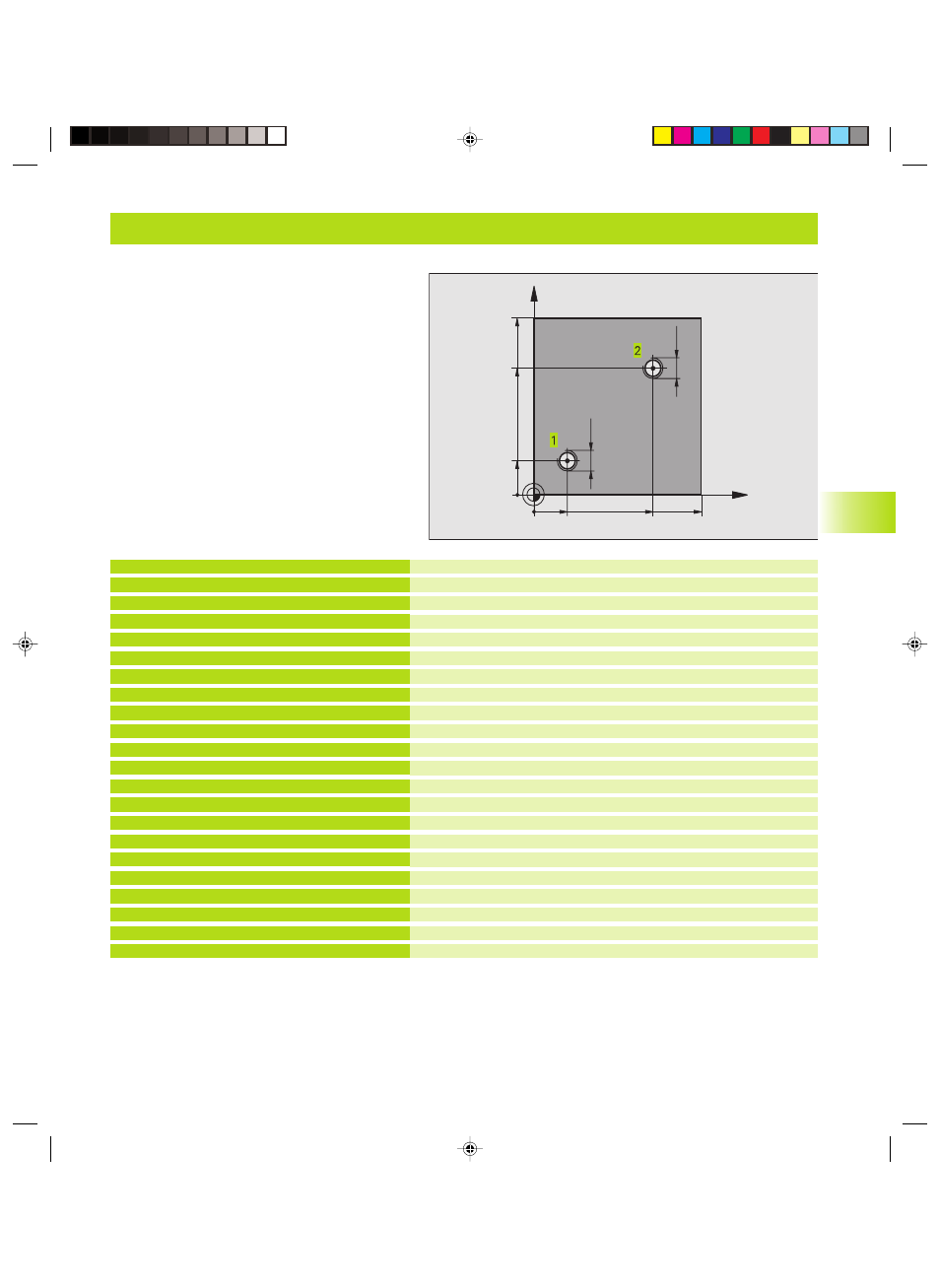

Esempio: Cicli di foratura
Definizione pezzo grezzo
Definizione utensile
Richiamo utensile
Disimpegno utensile
Definizione del ciclo filettatura
Posizionamento sul foro 1
Richiamo sottoprogramma 1
Posizionamento sul foro 2
Richiamo sottoprogramma 1
Disimpegno utensile, fine programma principale
Sottoprogramma 1: filettatura
Orientamento mandrino (ripetizione filettatura possibile)
Spostamento utensile per penetrazione senza collisione (in
funzione del foro e dell‘utensile)
Posizionamento alla profondità di partenza
Ritiro utensile al centro del foro
Chiamata di un ciclo
Disimpegno
Fine del sottoprogramma 1
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
N40 T1 G17 S4500 *
N50 G00 G40 G90 Z+250 *
N60 G86 P01 +30 P02 -1,75 *
N70 X+20 Y+20 *
N80 L1,0 *
N90 X+70 Y+70 *
N100 L1,0 *
N110 G00 Z+250 M2 *
N120 G98 L1 *
N130 G36 S0 *
N140 G01 G91 X-2 F1000 *
N150 G90 Z-30 *
N160 G91 X+2 *
N170 G79 *
N180 G90 Z+5 *
N190 G98 L0 *
N999999 %C18 G71 *
Esecuzione del programma
■ Programmare il ciclo di foratura nel programma
principale
■ Programmare la lavorazione nel sottoprogramma
(vedere ”9 Programmazione: sottoprogrammi e
ripetizione di blocchi di programma”)
8.3 Cicli di foratura
X
Y
20
20
100
100
70
70
M12
M12
