12 Sistemi di tastatura 3D 300

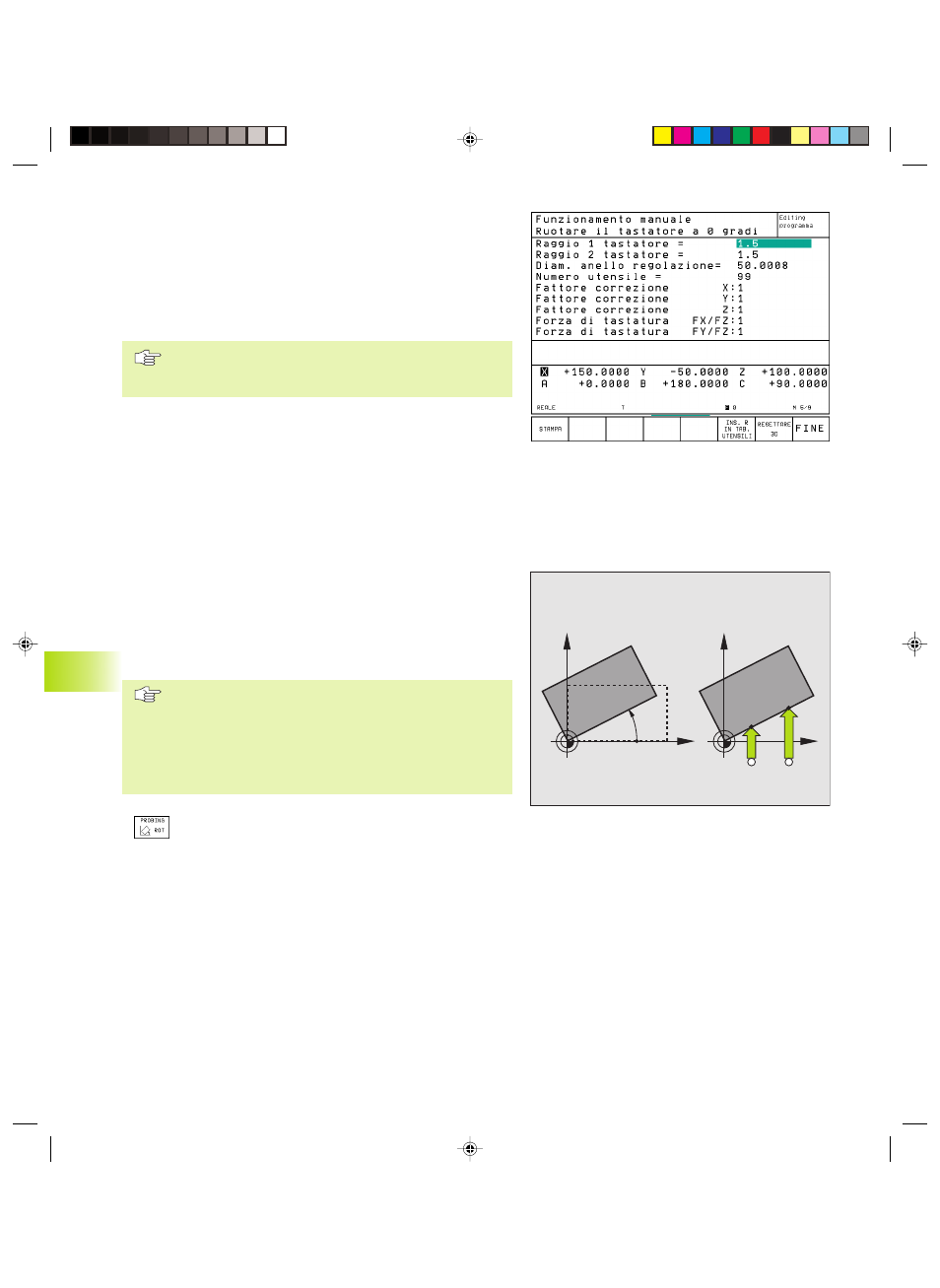

Visualizzazione dei valori di calibrazione
I fattori di correzione e i rapporti di forza vengono memorizzati nel
TNC e tenuti in conto nei successivi impieghi del sistema di
tastatura analogico.
Premere il softkey CAL. 3D, per visualizzare i valori memorizzati.
Memorizzazione dei valori di calibrazione nella tabella utensili
TOOL.T
Questa funzione è disponibile solo se è stato impostato
il parametro macchina 7411 = 1 (attivare i dati del sistema
di tastatura con TOOL CALL).
Effettuando delle misurazioni durante l'esecuzione di un
programma è possibile attivare, tramite un TOOL CALL, i dati di
correzione dalla tabella utensili per il sistema di tastatura. Per la
memorizzazione dei dati di calibrazione nella tabella utensili TOOL.T
inserire nel menu di calibrazione il numero dell'utensile
(confermare con ENT) e premere successivamente il softkey INS.R
IN TAB.UTENSILI o il softkey INS.L IN TAB.UTENSILI.
Il TNC memorizza il raggio tastatore 1 nella colonna R, il raggio
tastatore 2 nella colonna R2.
Compensazione posizione obliqua del pezzo
Un serraggio obliquo del pezzo viene compensato dal TNC su base
matematica mediante una ”rotazione base”.
A tale scopo il TNC imposta per l’angolo di rotazione l’angolo che
una superficie del pezzo deve formare con l’asse di riferimento
dell’angolo del piano di lavoro. Vedere figura in centro a destra.
Selezionare la direzione di tastatura per la misurazione
della posizione obliqua del pezzo sempre
perpendicolarmente all’asse di riferimento dell’angolo.
Per il calcolo corretto della rotazione base
nell’esecuzione del programma occorre programmare
nel primo blocco di spostamento sempre entrambe le
coordinate del piano di lavoro.
ú Selezione della funzione di tastatura: premere il softkey
TASTARE ROT
ú Posizionare il tastatore vicino al primo punto da tastare
ú Selezionare la direzione di tastatura perpendicolare
all’asse di riferimento dell‘angolo: selezionare l'asse e
la direzione mediante softkey
ú Tastatura: premere il tasto esterno di START
ú Posizionare il tastatore vicino al secondo punto da
tastare
ú Tastatura: premere il tasto esterno di START
La rotazione base rimane memorizzata anche in caso di caduta della
tensione di alimentazione.
X
Y
PA
X
Y
A B
12.1 Cicli di tastat
ur
a nei modi oper
ativi Manuale e V
olantino elet
tr
onico
