3.6 V
isualizzazione stat
o macc

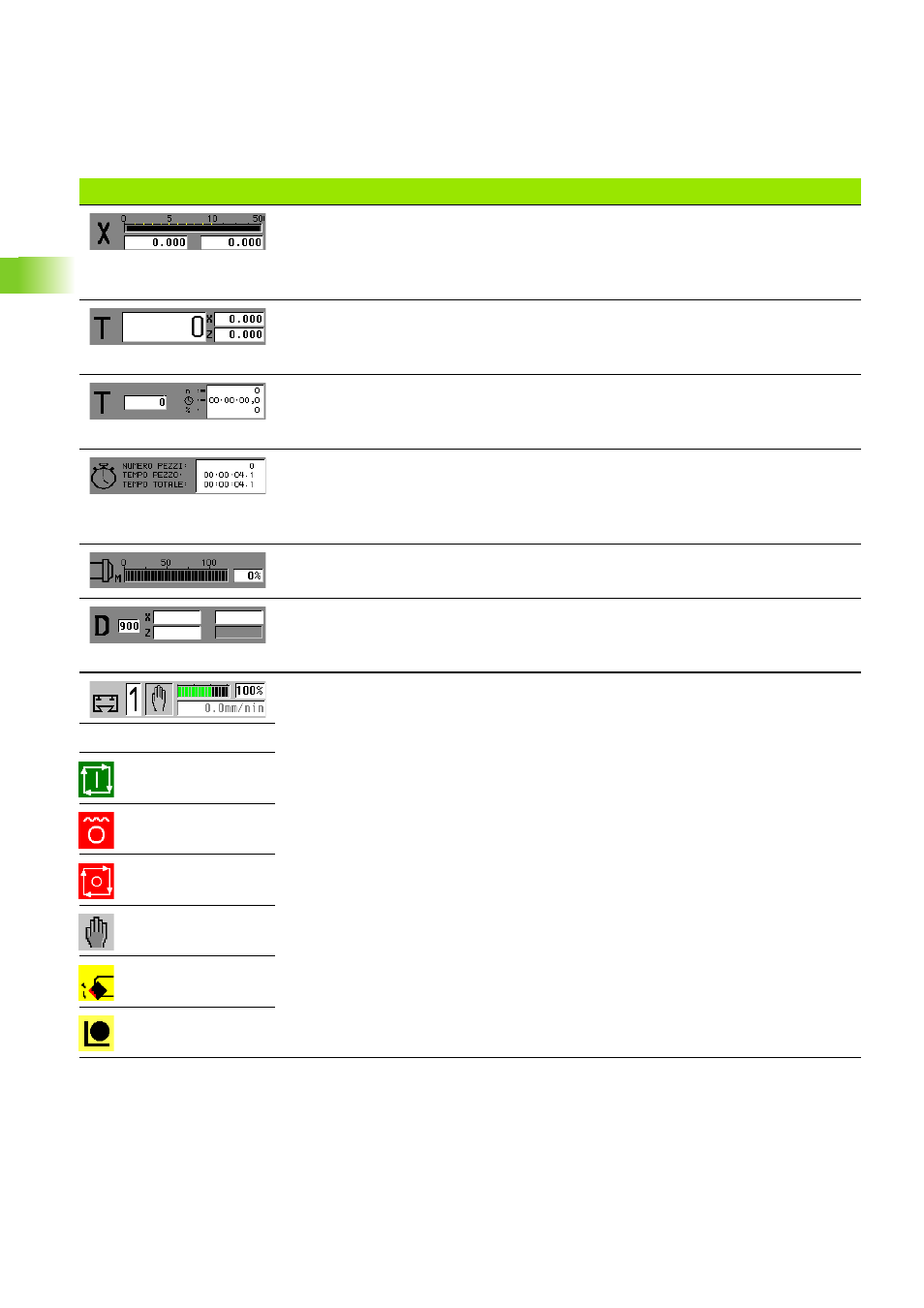

hina Indicazione percorso residuo (percorso residuo dell'istruzione di traslazione in corso)
„ Istogramma: percorso residuo in "mm"
„ Campo a sinistra in basso: posizione reale
„ Campo a destra in basso: percorso residuo
Visualizzazione T senza monitoraggio di durata
„ Numero T utensile attivo
„ Valori di correzione utensile
Visualizzazione T con monitoraggio di durata
„ Numero T utensile attivo
„ Dati di durata
Informazioni numero di pezzi/tempo pezzo
„ Numero di pezzi prodotti del lotto corrente
„ Tempo di lavorazione del pezzo corrente
„ Tempo di lavorazione totale del lotto corrente
Indicazione di carico
„ Carico dei motori mandrino/azionamenti asse in rapporto alla coppia nominale
Visualizzazione D (correzioni additive)
„ Numero della correzione attiva
„ Valori di correzione
Visualizzazione slitta
„ Simbolo bianco: nessun "consenso"
„ Cifra: slitta selezionata
„ Sfondo bianco: nessuna "conversione e specularità" attiva (G30)
„ Sfondo colorato: "conversione e specularità" attiva (G30)
„ Stato del ciclo
„ Istogramma: potenziometro avanzamento "in %"
„ Casella superiore: potenziometro avanzamento
„ Casella inferiore:
„ avanzamento corrente
„ Con slitta ferma: avanzamento nominale (caratteri grigi)
„ Numero slitta su sfondo blu: lavorazione superficie posteriore attiva
Stato del ciclo:
Ciclo On
Arresto avanzamento
Ciclo Off
Comando manuale
Ciclo ispezione
Modo preparazione
Elementi visualizzati
