Editing variabili
In caso di programmi NC complessi con diramazioni, calcoli di variabili,
eventi, ecc., gli inserimenti e gli eventi vengono simulati e in questo
modo si possono testare tutti i rami del programma.
Modifica dei valori di variabili:
U Selezionare "Debug > Modifica variabili > Modifica variabili V": la
simulazione apre la finestra di dialogo "Modifica variabili V".

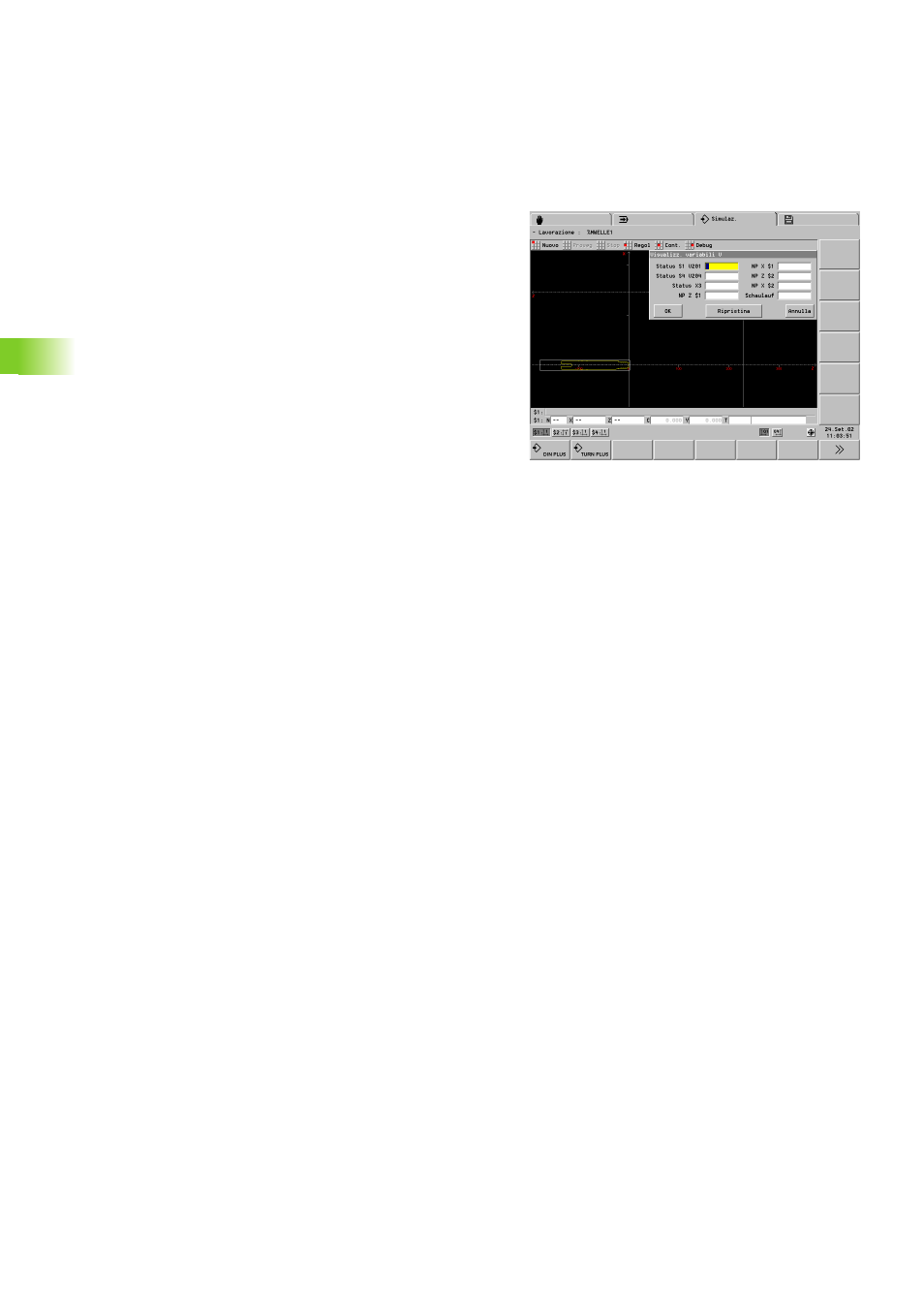

U Finestra di dialogo "Modifica variabili V":
„ Impostare il tipo e il numero di variabile
„ Prestabilire il "valore" o l'"evento"
„ Definire lo "stato" (vedere il seguente elenco)
Significato dello "Stato" (finestra di dialogo "Modifica variabili V"):
„ Indefinito: alla variabile non viene assegnato alcun valore/evento.
Questo corrisponde allo stato dopo l'avvio del programma NC. Nella
simulazione di un blocco NC con questa variabile la simulazione
richiede di immettere il valore/evento.
„ Definito: nella simulazione di un blocco NC con questa variabile
viene assunto il valore/evento immesso.
„ Interrog: nella simulazione di un blocco NC con questa variabile
appare la richiesta del valore/evento.
Cancellazione dei valori di variabili:
U Selezionare "Debug > Modifica variabili > Cancella variabili xx": la
simulazione cancella le variabili ovvero gli eventi "xx" indicano:
„ Variabili V
„ Variabili di correzione D
„ Variabili evento
„ Variabili quote macchina
„ Variabili utensile
