Gola g860 – HEIDENHAIN CNC Pilot 4290 V7.1 Manuale d'uso
Pagina 222
222
4.20 Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

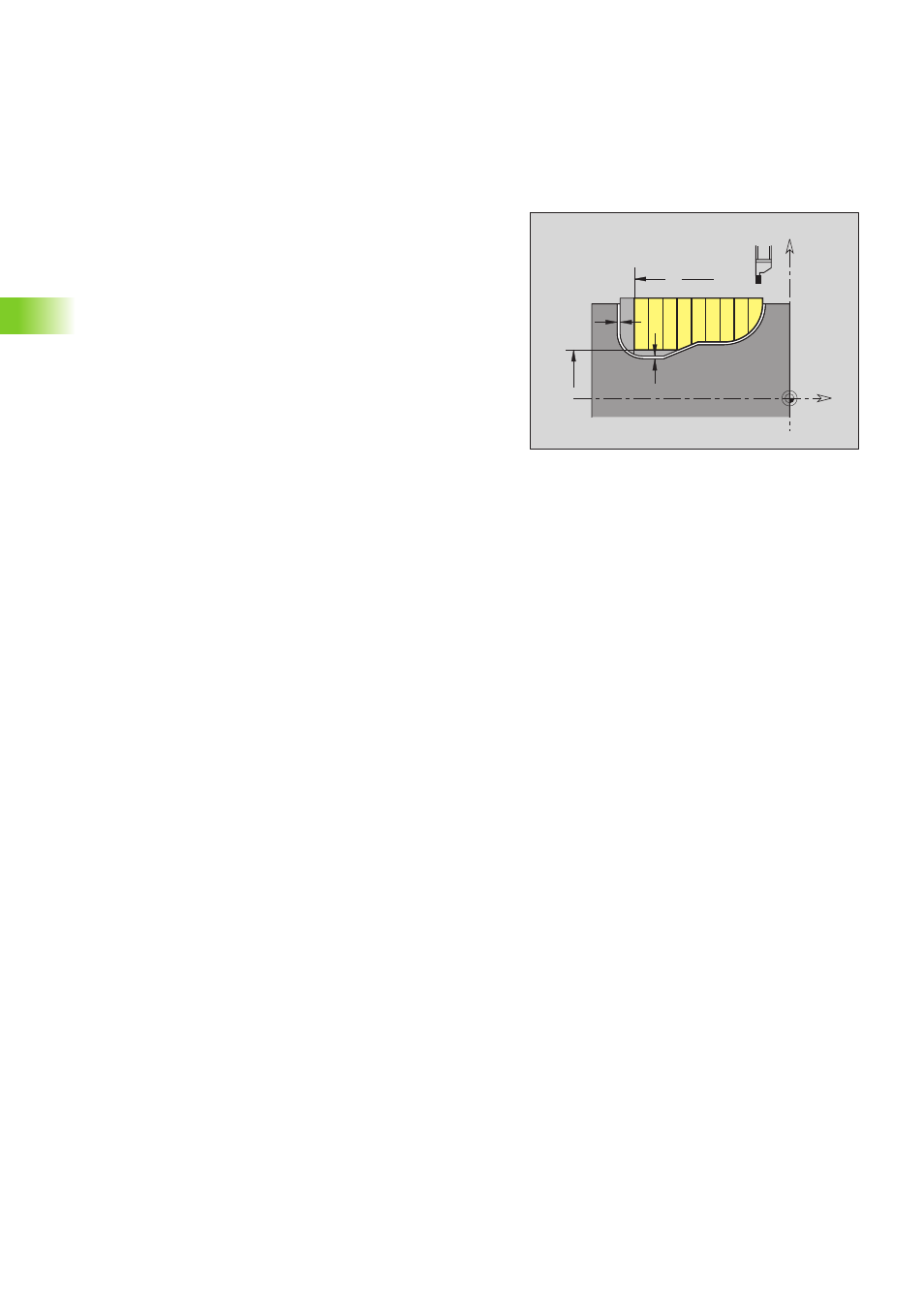

Gola G860
L'istruzione G860 lavora l'area del profilo descritta da "NS, NE" in senso
assiale/radiale da "NS a NE". Il profilo da lavorare può contenere diverse
cavità. Se necessario, è possibile suddividere la superficie di
lavorazione in diverse aree (esempio: nel profilo con avallamenti).
In base alla definizione dell'utensile il CNC PILOT riconosce se è
presente una lavorazione esterna o interna oppure una gola radiale o
assiale.
Z
K
X
Z
I
Ø
X
Ø
Parametri
NS
Numero di blocco iniziale
Inizio della parte del profilo, o
Riferimento a una gola G22-/G23-Geo
NE
Numero di blocco finale (fine della sezione del profilo)
NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
NE manca, se il profilo è definito con G22-/G23-Geo
I
Sovrametallo in direzione X (quota diametrale) – (default: 0)
K
Sovrametallo in direzione Z (default: 0)
Q
Esecuzione (default: 0)
Q=0: sgrossatura e finitura
Q=1: solo sgrossatura
Q=2: solo finitura
X
Limitazione di taglio in direzione X (quota diametrale) –
(default: nessuna limitazione di taglio)
Z
Limitazione di taglio in direzione Z (default: nessuna
limitazione di taglio)
V
Identificativo inizio/fine (default: 0)
Uno smusso/arrotondamento viene lavorato:
V=0: a inizio e fine
V=1: all'inizio
V=2: alla fine
V=3: nessuna lavorazione
E
Avanzamento di finitura (default: avanzamento attivo)
H
Tipo di svincolo alla fine del ciclo (default: 0)
H=0: ritorno al punto di partenza
gola assiale: prima in direzione Z, poi X
gola radiale: prima in direzione X, poi Z
H=1: posizionamento davanti al profilo finito
H=2: sollevamento a distanza di sicurezza e arresto
