412
6.6 Elementi g
e
ometr
ici

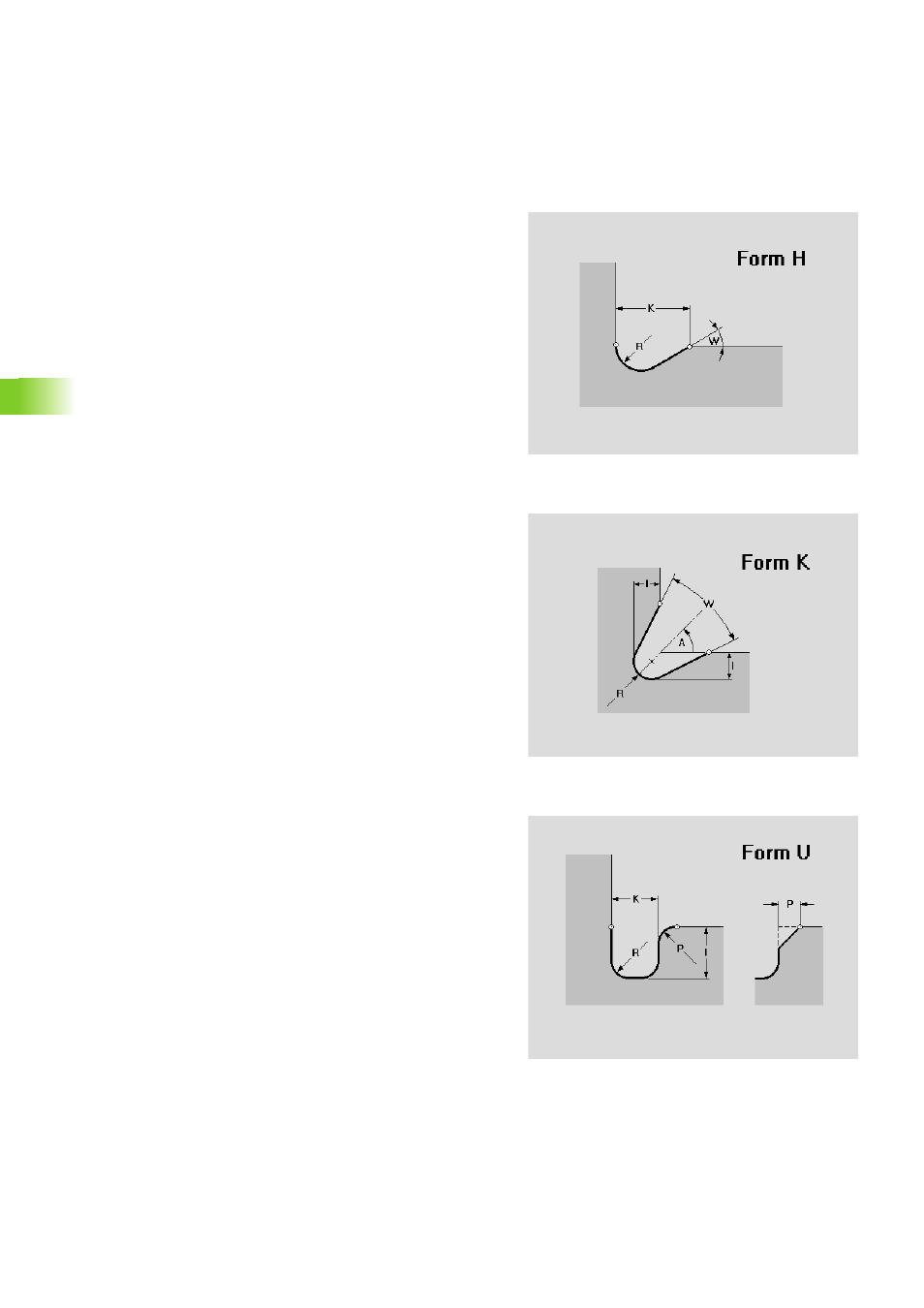

Scarico forma H
L'elemento geometrico definisce uno scarico di forma H.
Scarico forma K
L'elemento geometrico definisce uno scarico di forma K.
Scarico forma U
L'elemento geometrico definisce uno scarico di forma U.
Parametri
K Lunghezza scarico
I Profondità scarico (quota radiale)
R Raggio scarico
W Angolo di entrata
Parametri
I Profondità scarico
R Raggio scarico
W Angolo di apertura
A Angolo di entrata, angolo rispetto all'asse longitudinale (default: 45°)
Parametri
K Lunghezza scarico (larghezza scarico)
I Profondità scarico (quota radiale)
R Raggio nei due spigoli della gola (default: 0)
Spigolo:
„ No: nessuno smusso/arrotondamento
„ Smussi: smusso
„ Raccordi: arrotondamento
P Larghezza dello smusso o raggio dell'arrotondamento
