HEIDENHAIN CNC PILOT 4290 601
7.
6 P
a
ra
metr
i di la
v
o
ra
zione
6 – Esecuzione gole e incisioni

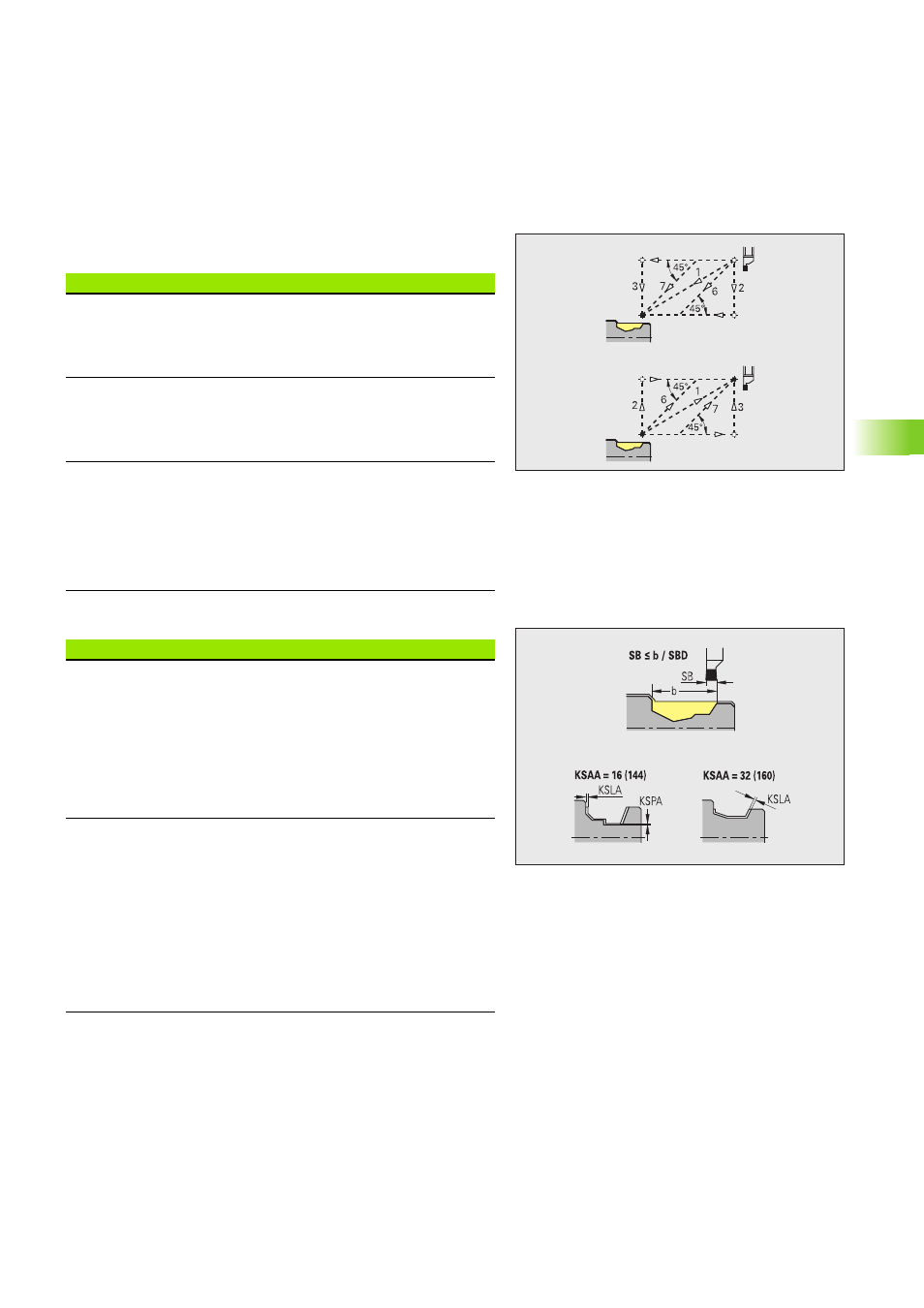

Esecuzione gole e incisioni – avvicinamento e allontanamento
I movimenti avvicinamento e allontanamento vengono eseguiti in
rapido (G0).
Esecuzione gole e incisioni – selezione dell'utensile, sovrametalli
Avvicinamento e allontanamento
„ Avvicinamento esecuzione gole esterna [ANESA]
„ Avvicinamento esecuzione gole interna [ANESI]
„ Allontanamento esecuzione gole esterna [ABESA]
„ Allontanamento esecuzione gole interna [ABESI]
„ Avvicinamento incisione del profilo esterno [ANKSA]
„ Avvicinamento incisione del profilo interno [ANKSI]
„ Allontanamento incisione del profilo esterno [ABKSA]
„ Allontanamento incisione del profilo interno [ABKSI]
Strategia di avvicinamento/allontanamento:
„ 1: direzione X e Z contemporaneamente
„ 2: prima in direzione X, poi Z
„ 3: prima in direzione Z, poi X
„ 6: inseguimento, direzione X prima di Z
„ 7: inseguimento, direzione Z prima di X
Selezione dell'utensile, sovrametalli
Divisore larghezza di incisione [SBD]
Se nel tipo di lavorazione incisione sono disponibili sul fondo
solo elementi lineari, ma nessun elemento parassiale, la
selezione dell'utensile avviene in base al "divisore larghezza di
incisione SBD".
SB <= b / SBD
(SB: larghezza utensile incisore; b: larghezza area di
lavorazione)
Tipo di sovrametallo [KSAA]
All'area di incisione da lavorare si possono assegnare
sovrametalli. Se sono definiti sovrametalli, la gola viene
preincisa e poi finita in un secondo passo. Inserimento:
„ 16: sovrametallo differente assiale/radiale – nessun
sovrametallo singolo
„ 144: sovrametallo differente assiale/radiale – con
sovrametallo singolo
„ 32: sovrametallo equidistante – nessun sovrametallo singolo
„ 160: sovrametallo equidistante – con sovrametallo singolo
