4.20 Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

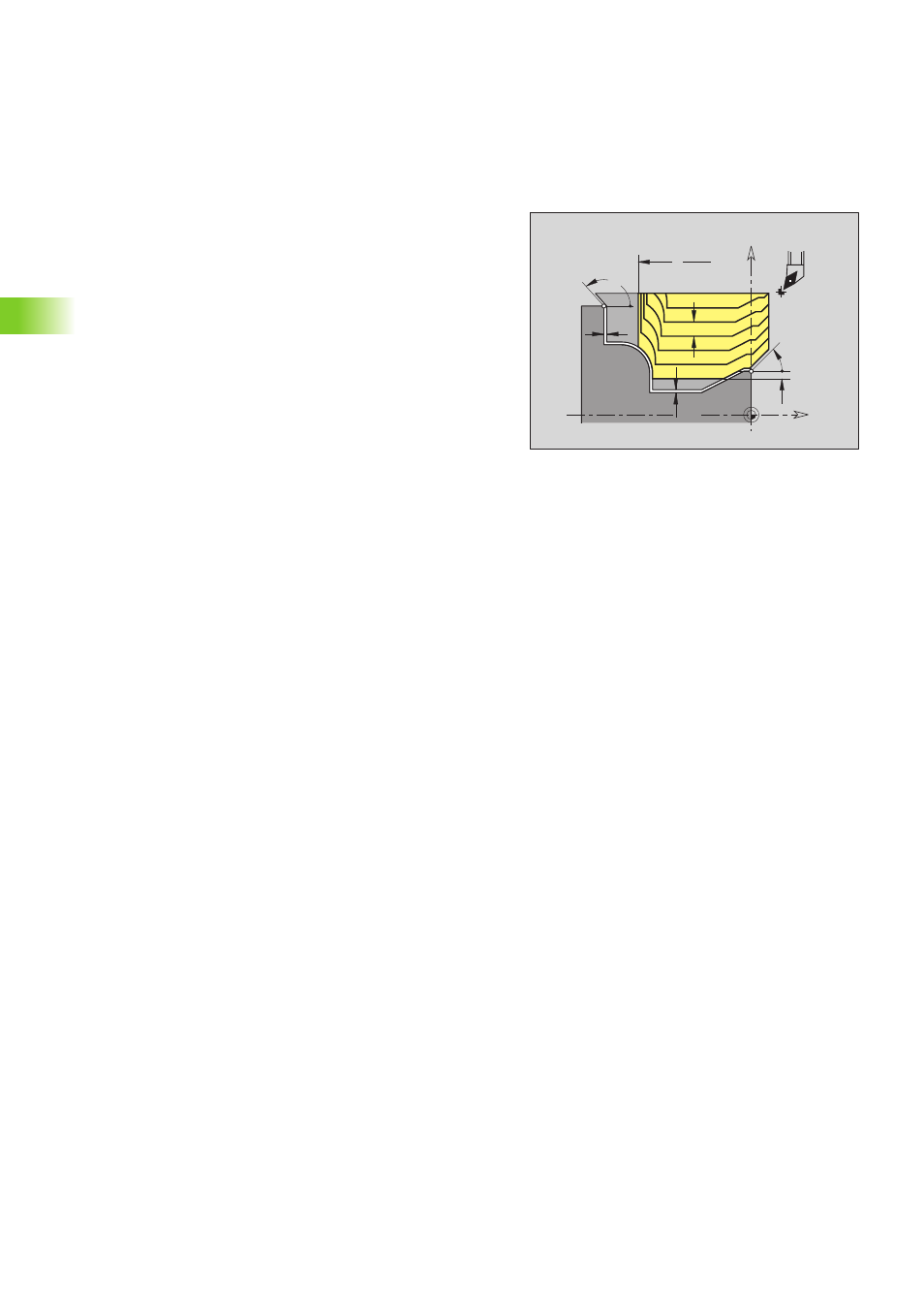

Sgrossatura parallela al profilo G830
L'istruzione G830 lavora l'area del profilo descritta da "NS, NE"
parallelamente al profilo da "NS a NE". Se necessario, è possibile
suddividere la superficie di lavorazione in diverse aree (esempio: nel
profilo con avallamenti).
W
A
K
P
Z
X
Z I
Ø X
Ø
Parametri
NS Numero di blocco iniziale (inizio della sezione del profilo)
NE Numero di blocco finale (fine della sezione del profilo)
„ NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
„ NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
P Accostamento massimo
I Sovrametallo in direzione X (quota diametrale) – (default: 0)
K Sovrametallo in direzione Z (default: 0)
X Limitazione di taglio in direzione X (quota diametrale) –
(default: nessuna limitazione di taglio)
Z Limitazione di taglio in direzione Z (default: nessuna
limitazione di taglio)
A Angolo di avvicinamento (riferimento: asse Z) – (default:
0°/180°; parallelo all'asse Z)
W Angolo di allontanamento (riferimento: asse Z) – (default:
90°/270°; perpendicolare all'asse Z)
Q Tipo di svincolo alla fine del ciclo (default: 0)
„ Q=0: ritorno al punto di partenza (prima in direzione X poi Z)
„ Q=1: posizionamento davanti al profilo finito
„ Q=2: sollevamento a distanza di sicurezza e arresto
V Identificativo inizio/fine (default: 0)
Uno smusso/arrotondamento viene lavorato:
„ V=0: a inizio e fine
„ V=1: all'inizio
„ V=2: alla fine
„ V=3: nessuna lavorazione
„ V=4: viene lavorato uno smusso/arrotondamento – non un
elemento fondamentale (presupposto: parte del profilo con
un elemento)
