4.10 Profili frontali/posteriori

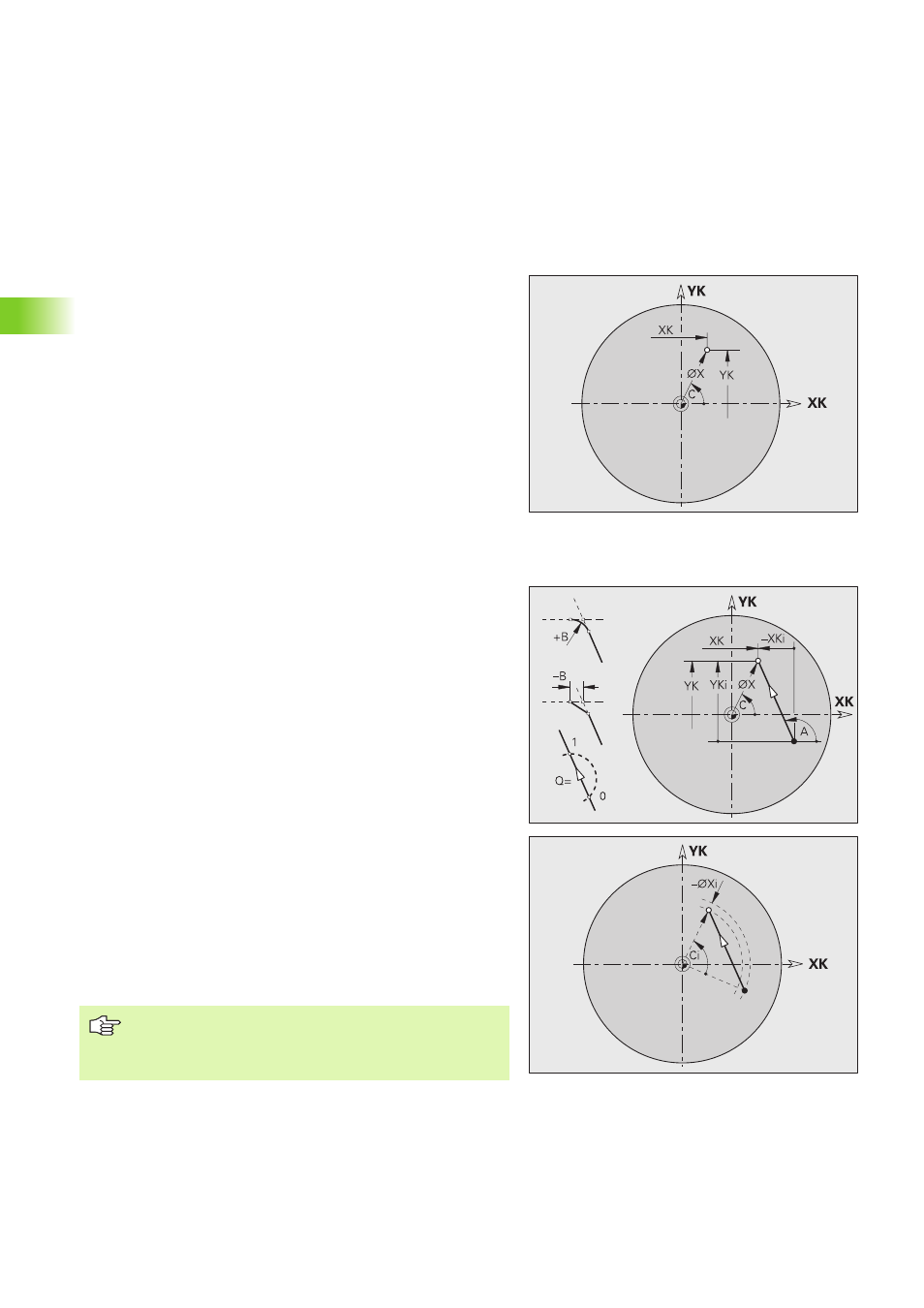

Punto di partenza profilo frontale/posteriore
G100-Geo
L'istruzione G100 definisce il punto iniziale di un profilo frontale o
posteriore.
Percorso profilo frontale/posteriore G101-Geo
L'istruzione G101 definisce un percorso in un profilo frontale o
posteriore.
Parametri
X
Punto iniziale in coordinate polari (quota diametrale)
C Punto iniziale in coordinate polari (quota angolare)
XK Punto iniziale in coordinate cartesiane
YK Punto iniziale in coordinate cartesiane
Parametri
X Punto finale in coordinate polari (quota diametrale)
C Punto finale in coordinate polari (quota angolare)
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
A Angolo rispetto ad asse XK positivo
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
Programmazione
„ X, XK, YX: assoluto, incrementale, modale o "?"
„ C: assoluto, incrementale o modale
