514
6.14 Gener
a
zione int
e
ra
tt
iv
a del piano di la
v
o
ro
(IA
G
)

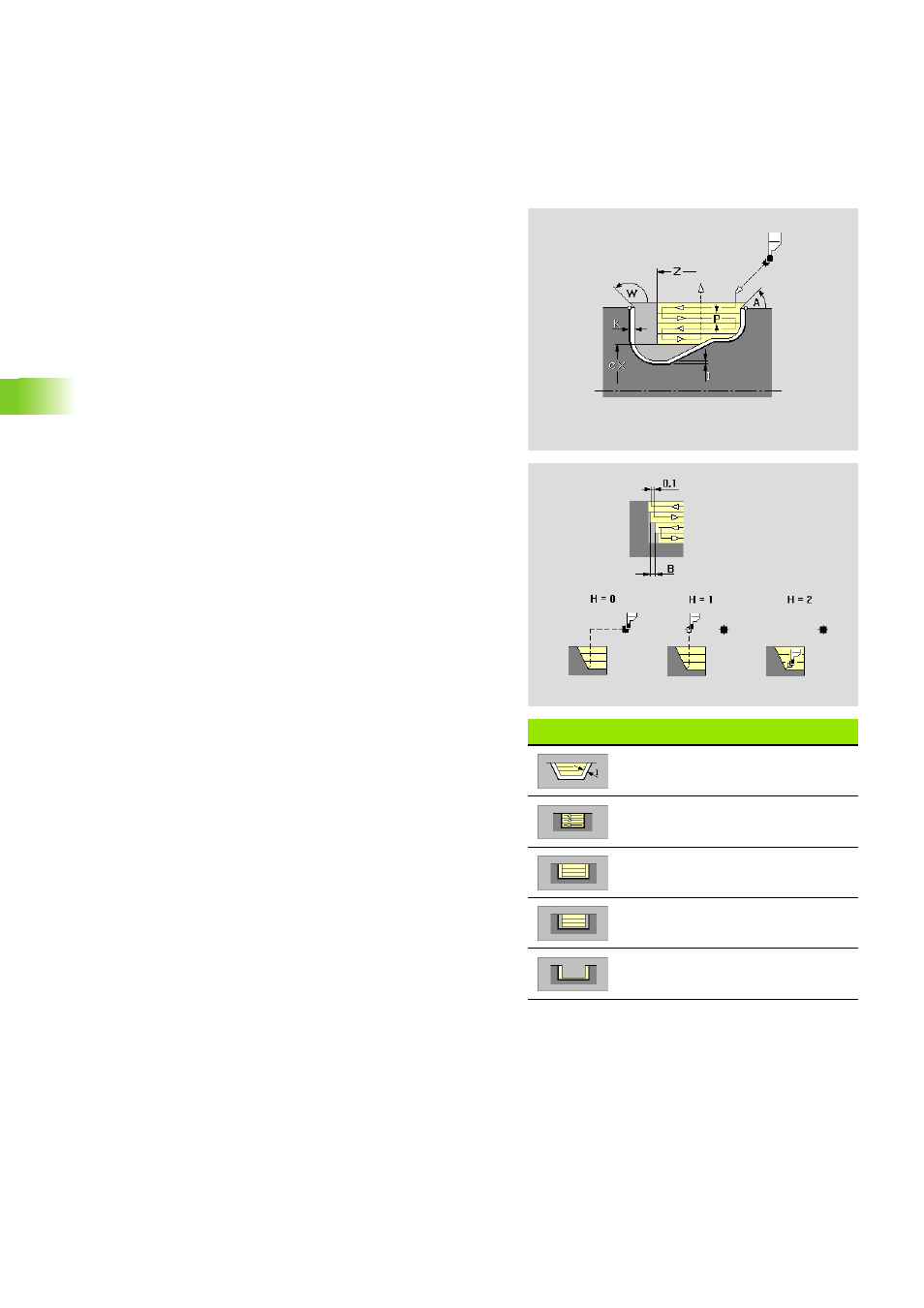

Tornitura incisione radiale/assiale (G869)
La IAG genera il ciclo G869 (asportazione truciolo con movimenti
alternati di incisione e sgrossatura) per l'area del profilo attivata.
I parametri della tornitura incisione radiale e assiale sono identici
escluso l'asse di riferimento dell'angolo di avvicinamento e
allontanamento. "Tornitura incisione assiale": vedere "Tornitura
incisione assiale (G869)" a pagina 515
Softkey "Tornitura incisione"
Sovrametallo assiale/sovrametallo
costante
Unidirezionale/Bidirezionale
Preincisione e finitura
Preincisione
Finitura
Parametri
P Profondità di taglio massima
R Correzione profondità
In funzione del materiale, della difficoltà di avanzamento ecc. il
tagliente "si piega" durante la lavorazione di tornitura. Questo
errore di accostamento in profondità può essere corretto con la
"correzione profondità di tornitura". Di regola la correzione viene
determinata per via empirica.
B Larghezza offset
A partire dal secondo accostamento in profondità, durante il
passaggio dalla lavorazione di tornitura a quella di incisione
l'elemento da lavorare viene ridotto per la "larghezza offset". Ad
ogni successivo passaggio dalla lavorazione di tornitura a quella
di incisione su questo fianco avviene una riduzione di "B", in
aggiunta all'offset attuale. Al termine della preincisione il
materiale residuo viene lavorato con una corsa di incisione.
A Angolo di avvicinamento (default: in direzione opposta a quella
di incisione)
„ radiale: riferimento asse Z
„ assiale: riferimento asse X
W Angolo di allontanamento (default: in direzione opposta a quella
di incisione)
„ radiale: riferimento asse Z
„ assiale: riferimento asse X
X Limitazione di taglio
Z Limitazione di taglio
I Dipende dall'impostazione softkey:
„ Sovrametallo assiale
„ Sovrametallo costante (genera "Sovrametallo G58" prima del
ciclo)
K Sovrametallo radiale
S Preincisione (unidirezionale/) bidirezionale (impostazione
tramite softkey):
„ Sì (S=0): bidirezionale
„ No (S=1): unidirezionale nella direzione definita con
l'attivazione dell'area di lavorazione
O Avanzamento di incisione (default: avanzamento attivo)
E Avanzamento di finitura (default: avanzamento attivo)
