HEIDENHAIN CNC PILOT 4290 187
4.12 P
o
sizionament
o ut
ensile

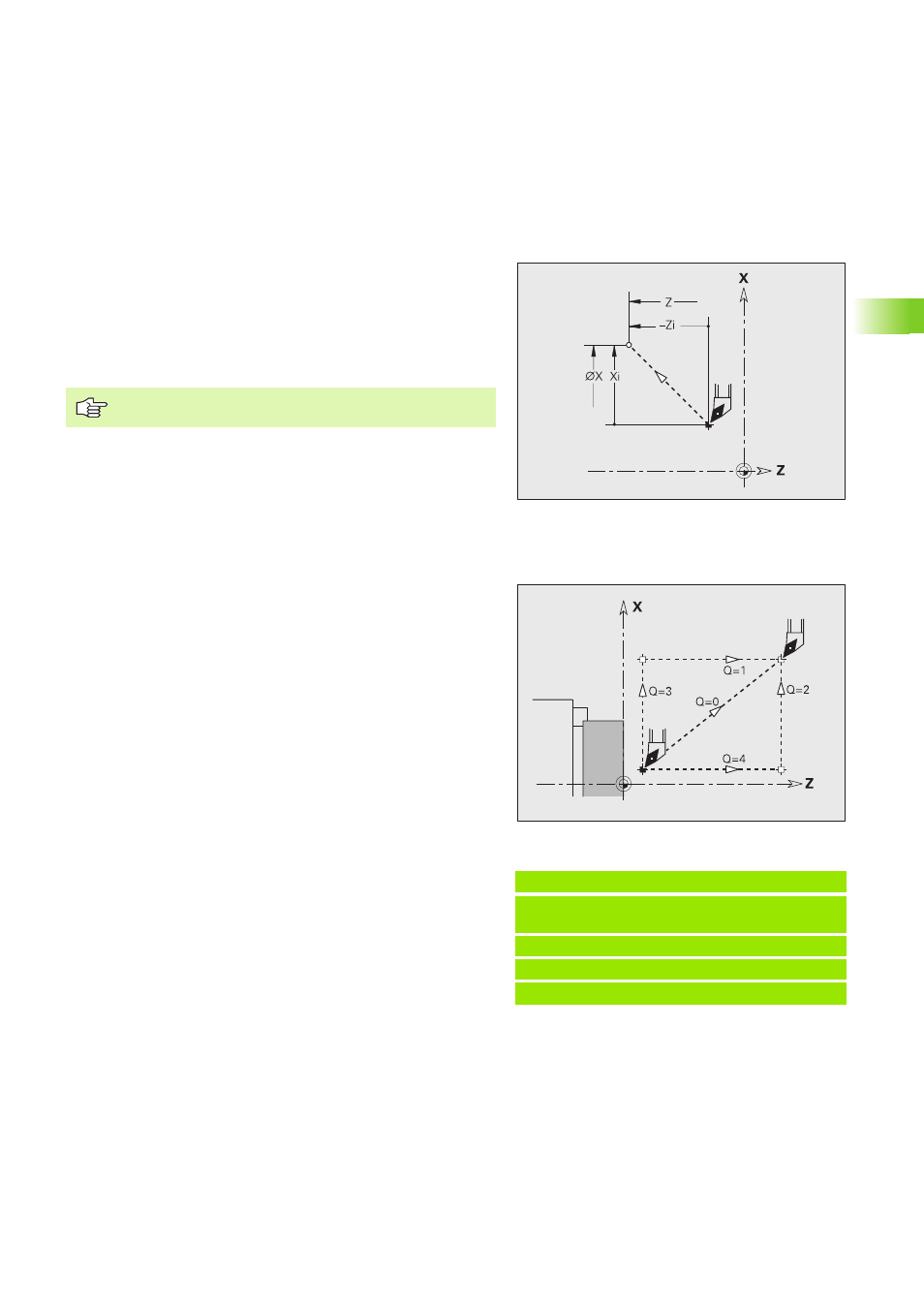

4.12 Posizionamento utensile
Posizionamento in rapido G0
L'istruzione G0 raggiunge il "Punto di arrivo" in rapido con il percorso
più breve.
Punto di cambio utensile G14
L'istruzione G14 sposta in rapido sul punto di cambio utensile. Le
coordinate del punto di cambio utensile si definiscono in modalità
Preparazione.
Parametri
X Punto di arrivo (quota diametrale)
Z Punto di arrivo
Programmazione X, Z: assoluto, incrementale o modale
Esempio: G14
. . .
N1 G14 Q0 [Raggiungim. punto cambio
utensile]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
. . .
Parametri
Q Sequenza, definisce la sequenza dei movimenti di traslazione
(default: 0)
„ Q=0: percorso di traslazione diagonale
„ Q=1: prima in direzione X, poi Z
„ Q=2: prima in direzione Z, poi X
„ Q=3: solo in direzione X, Z rimane invariato
„ Q=4: solo in direzione Z, X rimane invariato
