5.1 Il modo oper
a
tiv
o
Simulazione
Adattamento dettaglio (zoom)
Nello stato di stop della simulazione ingrandire/ridurre il dettaglio con
lo "zoom".
Impostazione dello zoom con la tastiera alfanumerica:
U Attivare lo "zoom". Un "rettangolo rosso" identifica il
nuovo dettaglio.
Con più finestre di simulazione:
U Impostazione della finestra
U Impostazione del dettaglio:
„ Ingrandimento: "Pagina avanti"
„ Riduzione: "Pagina indietro"
„ Spostamento: tasti cursore
U Uscita dallo zoom. Viene rappresentato il nuovo
dettaglio
Impostazione dello zoom con il touchpad:
U Posizionare il cursore su uno spigolo del dettaglio
U Tenendo premuto il tasto sinistro del mouse tirare il
cursore verso lo spigolo opposto del dettaglio
U Tasto destro del mouse: ritorno alla dimensione
standard
U Uscita dallo zoom. Viene rappresentato il nuovo
dettaglio.
Le impostazioni standard si eseguono tramite softkey (vedere tabella).
Nell'impostazione "tramite coordinate" definire l'estensione della
finestra di simulazione e la posizione dell'origine pezzo.
L'impostazione si riferisce alla slitta selezionata.

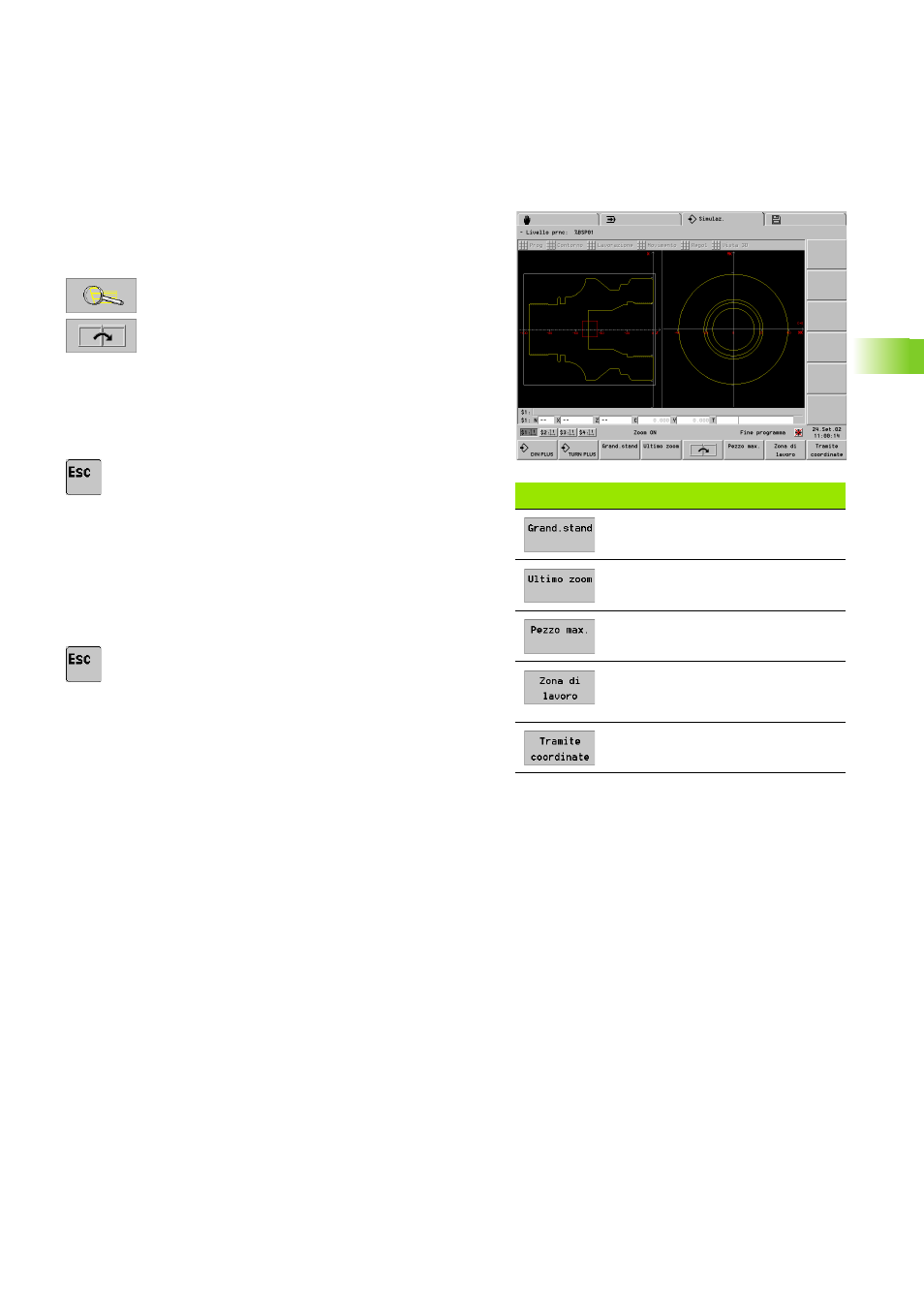

Softkey per le impostazioni standard
Ultima impostazione "Pezzo al
massimo" o "Spazio di lavoro"
Disattiva l'ultimo ingrandimento
Rappresentazione del pezzo più
grande possibile
Rappresentazione dello spazio di
lavoro, incluso il punto di cambio
utensile
Impostazione delle finestre di
simulazione
