HEIDENHAIN CNC PILOT 4290 531
6.14 Gener
a
zione int
e
ra
tt
iv
a del piano di la
v
o
ro
(IA
G
)

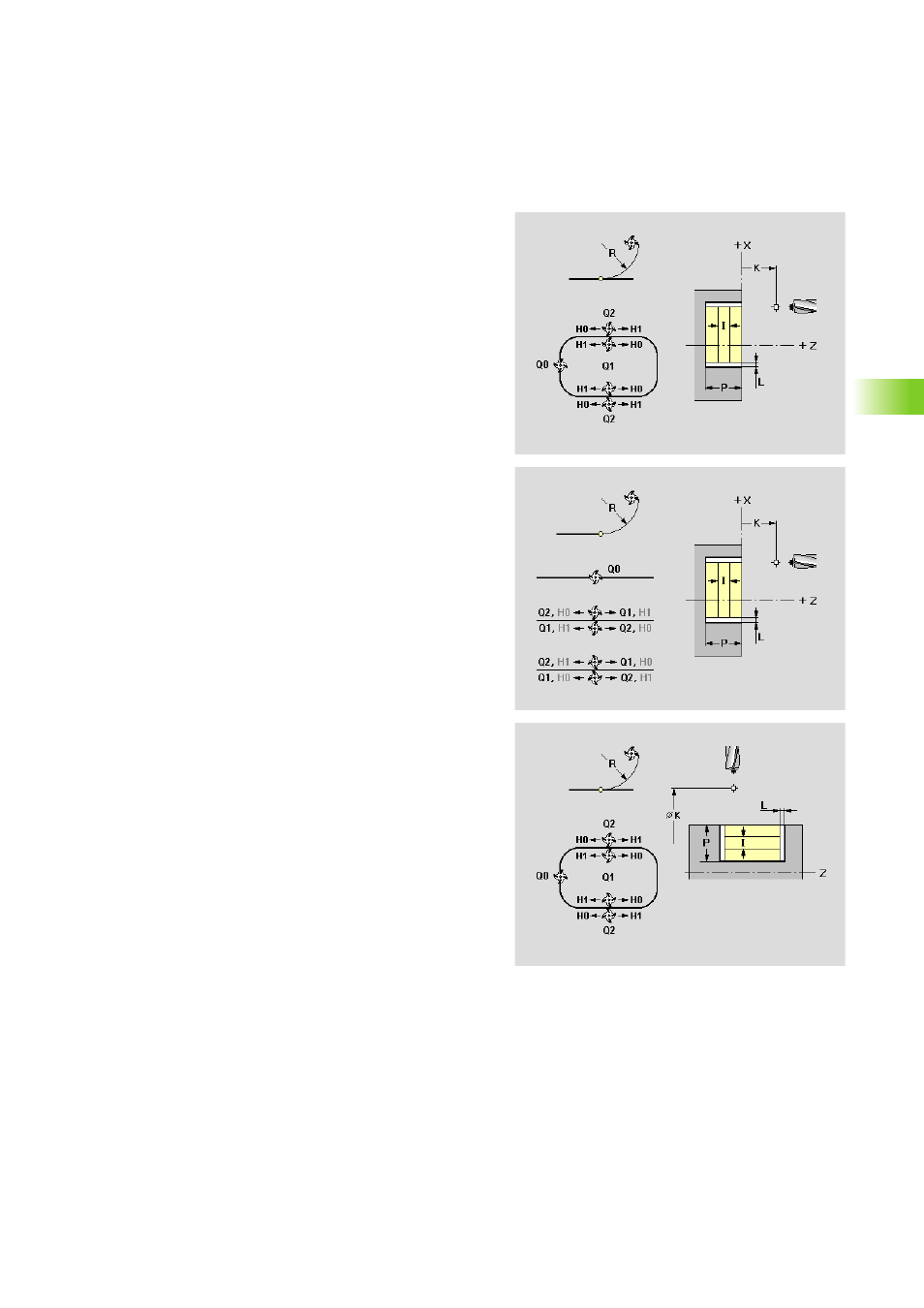

Fresatura profilo – sgrossatura/finitura (G840)
La IAG genera il ciclo G840 per il profilo aperto o chiuso attivato con i
seguenti parametri.
Parametri
K Piano di ritorno (default: ritorno alla posizione di partenza)
„ Superficie frontale/posteriore: posizione di ritorno in
direzione Z
„ Superficie cilindrica: posizione in direzione X (quota
diametrale)
Q Posizione di fresatura
„ Q=0: centro fresa sul profilo
„ con profilo chiuso:
„ Q=1: fresatura interna
„ Q=2: fresatura esterna
„ con profilo aperto:
„ Q=1: a sinistra del profilo (riferimento: direzione di
lavorazione)
„ Q=2: a destra del profilo (riferimento: direzione di
lavorazione)
H Direzione di fresatura
„ H=0: discorde
„ H=1: concorde
R Raggio di avvicinamento
„ R=0: avvicinamento diretto all'elemento di profilo
„ R>0: raggio di avvicinamento/allontanamento che si raccorda
tangenzialmente all'elemento di profilo
„ R<0 con spigoli interni: raggio di avvicinamento/
allontanamento che si raccorda tangenzialmente
all'elemento di profilo
„ R<0 con spigoli esterni: avvicinamento/allontanamento
tangenziale lineare all'elemento di profilo
P Profondità di fresatura (sovrascrive la "profondità" della
definizione del profilo)
I Incremento massimo (default: fresatura in un accostamento in
profondità)
