HEIDENHAIN CNC PILOT 4290 65
3.2 Modo oper
a
tiv
o
comando manuale

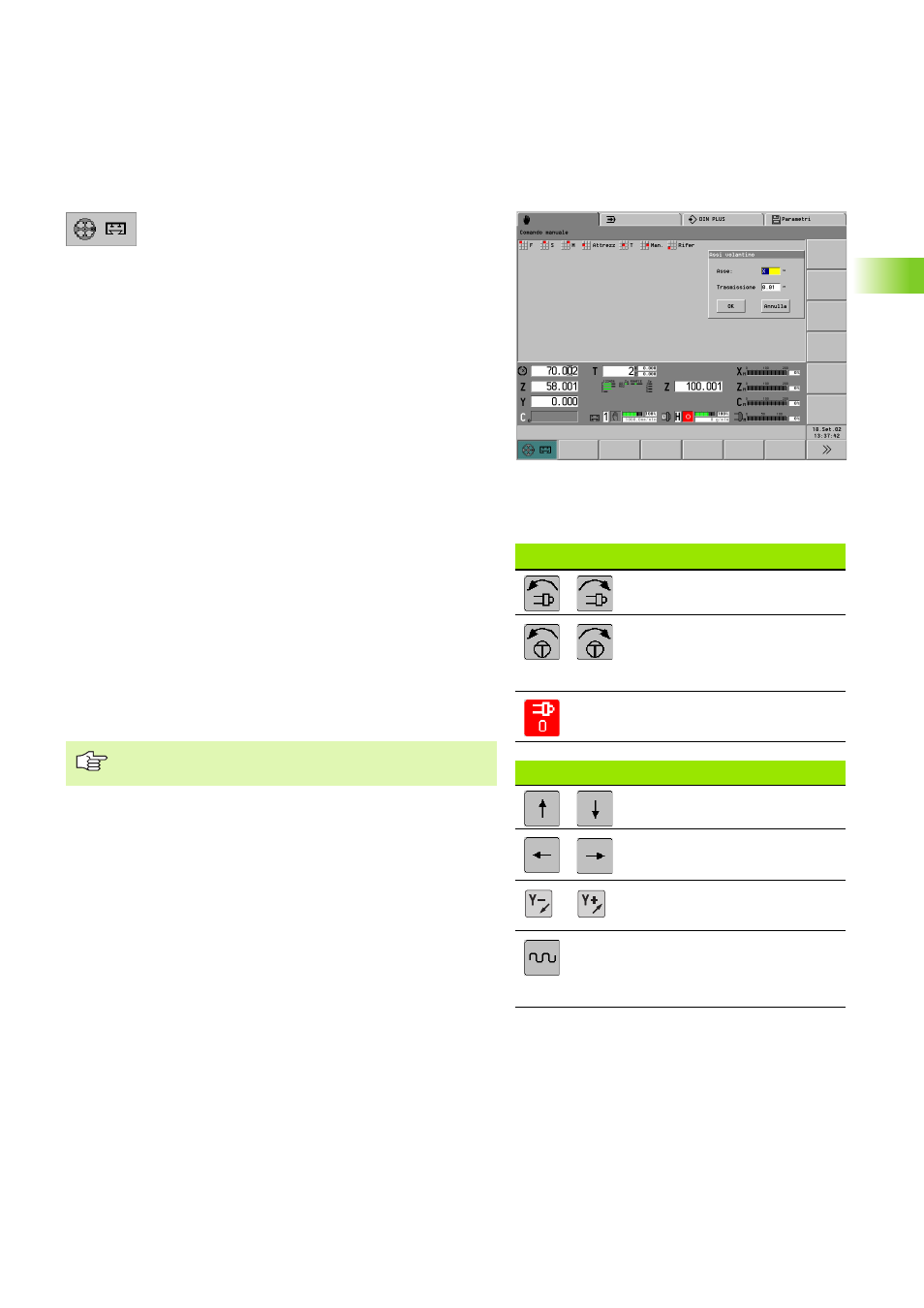

Volantino
U Assegnare il volantino a un asse principale o all'asse C
(finestra di dialogo "Assi del volantino").
U Prestabilire l'avanzamento oppure l'angolo di
rotazione per incremento del volantino (finestra di
dialogo "Assi del volantino").
U Disattivazione assegnazione volantino: premere il
softkey "Volantino" con la finestra di dialogo aperta.
Nella visualizzazione stato macchina si vede l'assegnazione e la
trasmissione del volantino (sono evidenziate la lettera dell'asse e la
cifra decimale della trasmissione del volantino).
L'assegnazione del volantino viene disattivata dai seguenti eventi:
„ Cambio slitta
„ Cambio modo operativo
„ Azionamento di un tasto di movimento manuale
Tasti mandrino e di movimento manuale
Utilizzare i tasti del "pannello di comando macchina" per la lavorare i
pezzi in comando manuale e per funzioni speciali quali la
determinazione di posizioni/valori di correzione (Teach-in, sfioramento
ecc.).
L'attivazione dell'utensile, la definizione del numero di giri del
mandrino e dell'avanzamento devono essere definite
precedentemente.
I seguenti parametri vengono fissati tramite MP:
„ MP 805, 855, ...: numero giri mandrino con "Comando a impulsi"
„ MP 204, 254, ...: velocità in rapido
Tasti mandrino
Attivare il mandrino in direzione
M3/M4
Il mandrino ruota in direzione M3/
M4 fino a quando il tasto è
premuto (mandrino con
"comando a impulsi")
Arresto mandrino
Tasti di movimento manuale (tasti jog)
Spostamento slitta in direzione X
Spostamento slitta in direzione Z
Spostamento slitta in direzione Y
Spostamento slitta in rapido:
premere contemporaneamente il
tasto Rapido e il tasto di direzione
manuale
Premendo contemporaneamente i tasti di movimento
manuale X e Z si sposta la slitta in diagonale.
