HEIDENHAIN CNC PILOT 4290 491

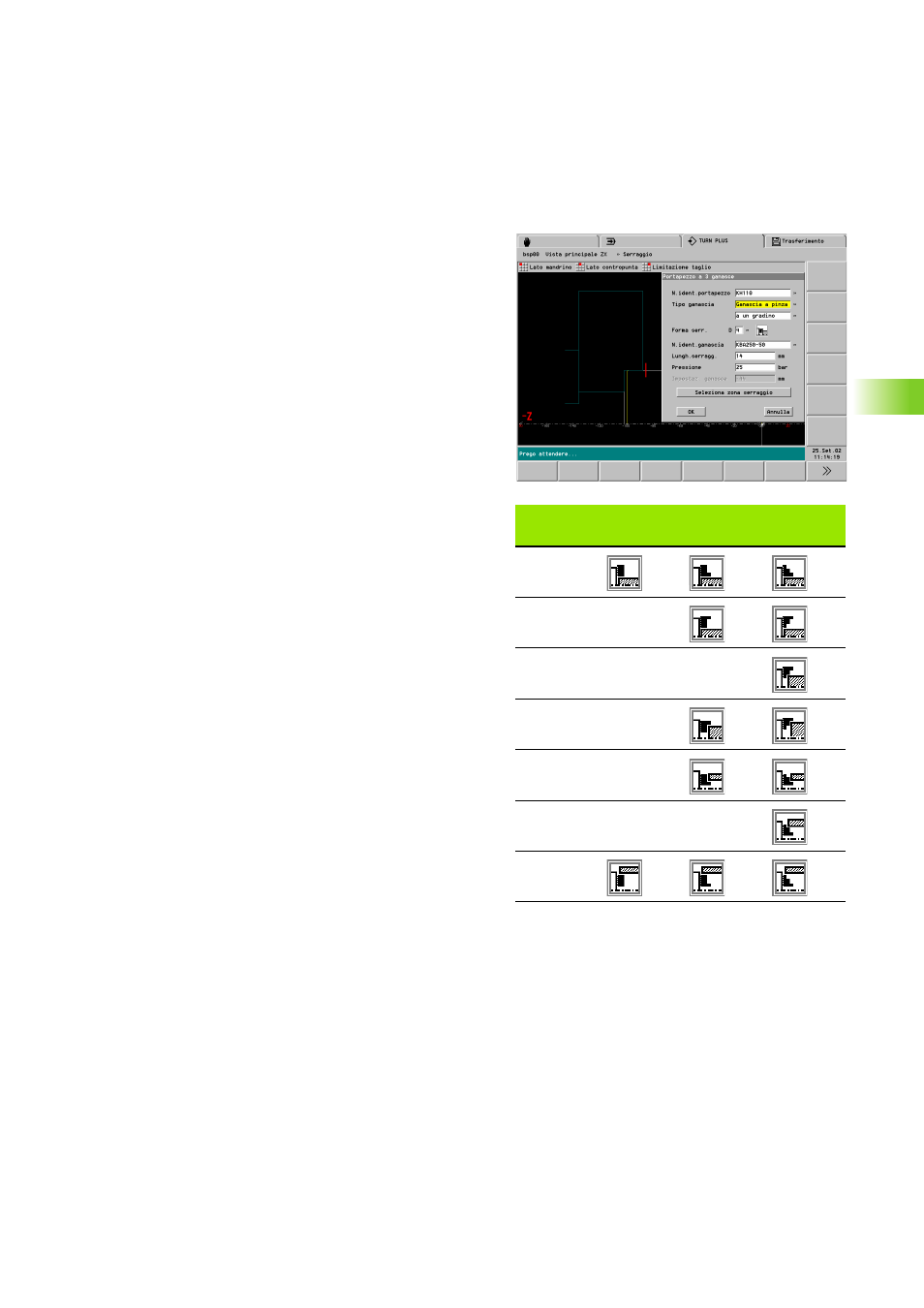

6.13 Allestiment
o Parametri mandrino di serraggio a due, tre o
quattro griffe
Forma di
serraggio senza
scalini uno
scalino due
scalini
D=1
D=2
D=3
D=4
D=5
D=6
D=7
Parametri
Numero identificativo mandrino di serraggio
Tipo di griffe e gradini
Forma di serraggio (vedere la tabella seguente)
Numero identificativo griffa
Lunghezza di bloccaggio
TURN PLUS determina la lunghezza di bloccaggio in base alla griffa
e alla forma di serraggio. In caso di lunghezza di bloccaggio
differente, correggere il valore.
Pressione di bloccaggio
La registrazione viene acquisita nell'"intestazione del programma".
TURN PLUS non valuta questo parametro.
Quota di regolazione griffa (la quota è riportata a titolo informativo)
Distanza spigolo esterno mandrino di serraggio – spigolo esterno
griffa. Quota negativa: la griffa sporge dal mandrino di serraggio
Pulsante "Selezione area di serraggio"
Definizione posizione del dispositivo di serraggio:
„ In caso di profili con smusso, arrotondamenti o elementi di'arco,
marcare l'area "dietro lo spigolo di serraggio".
„ In caso di pezzi rettangolari, marcare un elemento adiacente allo
spigolo di serraggio.
