4.20 Cicli di tornitura riferiti al profilo
Lavorare con i cicli riferiti al profilo
Determinazione riferimenti di blocco:
Attivazione della rappresentazione del profilo:
U Premere il softkey o selezionare l'opzione "Grafica"
U Posizionare il cursore sulla casella di immissione "NS"
o "NE"
Passaggio alla finestra grafica:
U Premere il softkey AVANTI:
Selezionare l'elemento di profilo:
U Selezionare l'elemento del profilo con "freccia a
sinistra/freccia a destra"
U "Freccia su/freccia giù" cambia tra i profili (anche profili
superficie frontale ecc.)
U Confermare con il tasto ENTER il numero di blocco
dell'elemento di profilo
Limitazione di taglio
La posizione dell'utensile prima della chiamata del ciclo è
determinante per l'esecuzione di una limitazione di taglio. Il CNC
PILOT lavora il materiale sul lato della limitazione di taglio, su cui
l'utensile si trova prima della chiamata del ciclo.

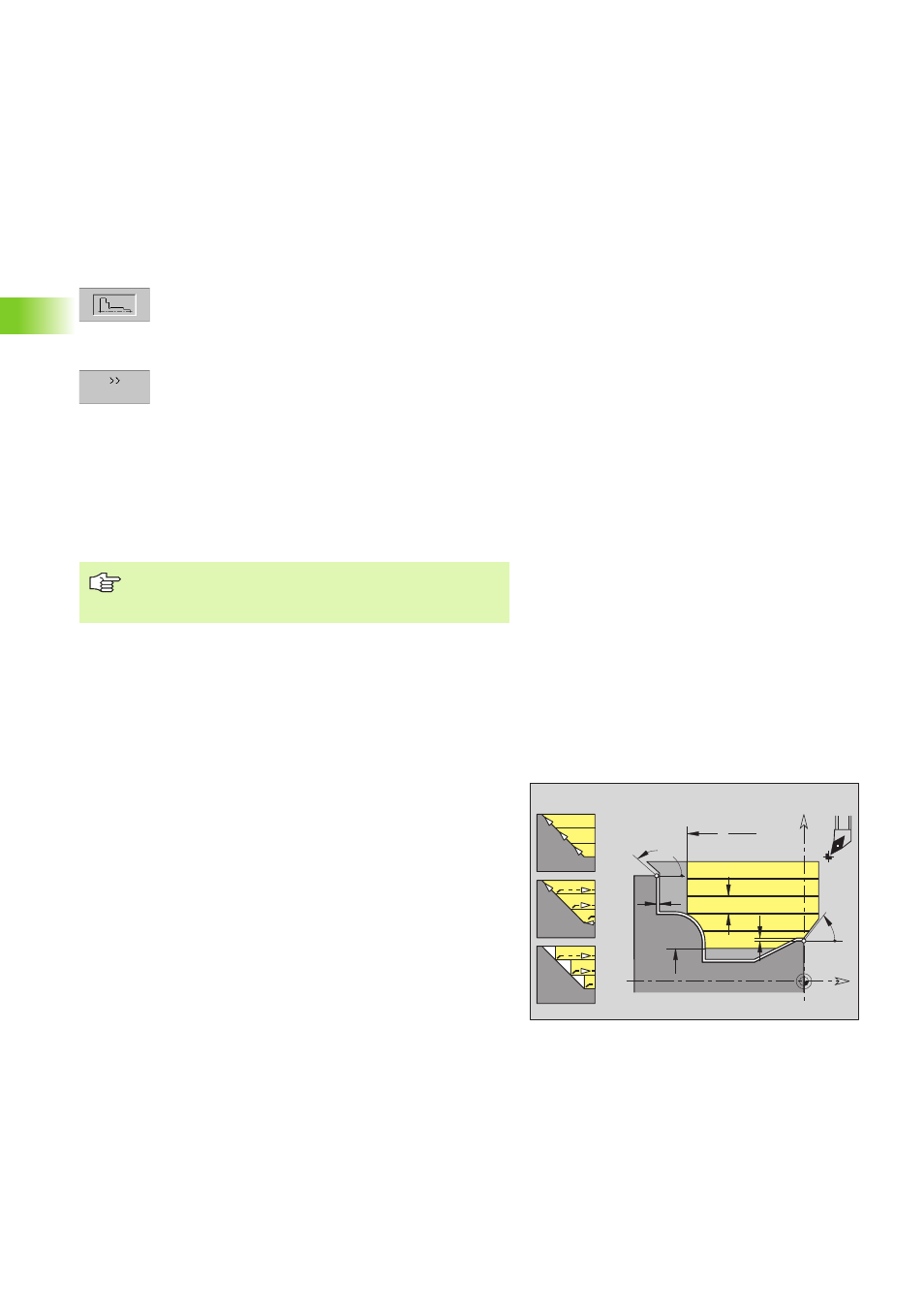

Sgrossatura assiale G810
L'istruzione G810 lavora l'area del profilo descritta da "NS, NE" da "NS
a NE". Se necessario, è possibile suddividere la superficie di
lavorazione in diverse aree (esempio: nel profilo con avallamenti).
Con l'attivazione di "Freccia su/freccia giù" il CNC PILOT
prende in considerazione anche profili, che non vengono
visualizzati sullo schermo.
0
2
H
1
W
A
K
X
Z
P
I
Z
Ø X
Ø
Parametri
NS Numero di blocco iniziale (inizio della sezione del profilo)
NE Numero di blocco finale (fine della sezione del profilo)
„ NE non programmato: l'elemento del profilo NS viene
lavorato nella direzione di definizione del profilo.
„ NS=NE programmato: l'elemento del profilo NS viene
lavorato in senso contrario alla direzione di definizione del
profilo.
P Accostamento massimo
I Sovrametallo in direzione X (quota diametrale) – (default: 0)
K Sovrametallo in direzione Z (default: 0)
