Arco di cerchio profilo frontale/posteriore G102-Geo/G103-Geo
L'istruzione G102/G103 definisce un arco in un profilo frontale o

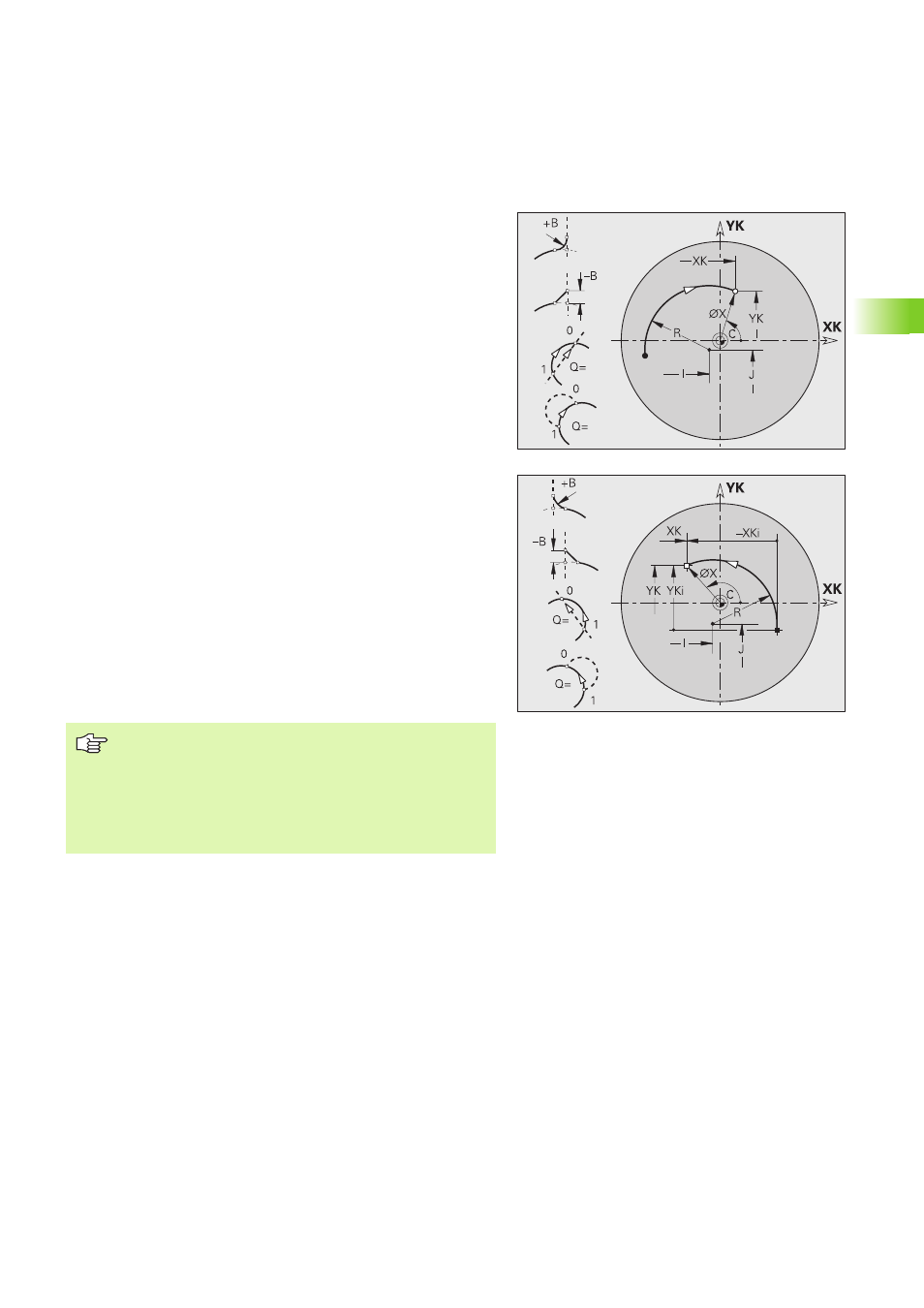

posteriore. Senso di rotazione (vedere la grafica di supporto):
„ G102: in senso orario
„ G102: in senso antiorario
Parametri
X Punto finale in coordinate polari (quota diametrale)
C Punto finale in coordinate polari (quota angolare)
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
R Raggio
I Centro in coordinate cartesiane
J Centro in coordinate cartesiane
B Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
„ Nessun inserimento: raccordo tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'arco di cerchio
interseca una retta o un arco di cerchio (default: 0):
„ Q=0: punto d'intersezione vicino
„ Q=1: punto d'intersezione distante
Programmazione
„ X, XK, YX: assoluto, incrementale, modale o "?"
„ C: assoluto, incrementale o modale
„ I, J: assoluto o incrementale
„ Il punto finale non può essere il punto di partenza
(nessun cerchio completo).
