HEIDENHAIN CNC PILOT 4290 93
3.5 Modo aut
o
matico

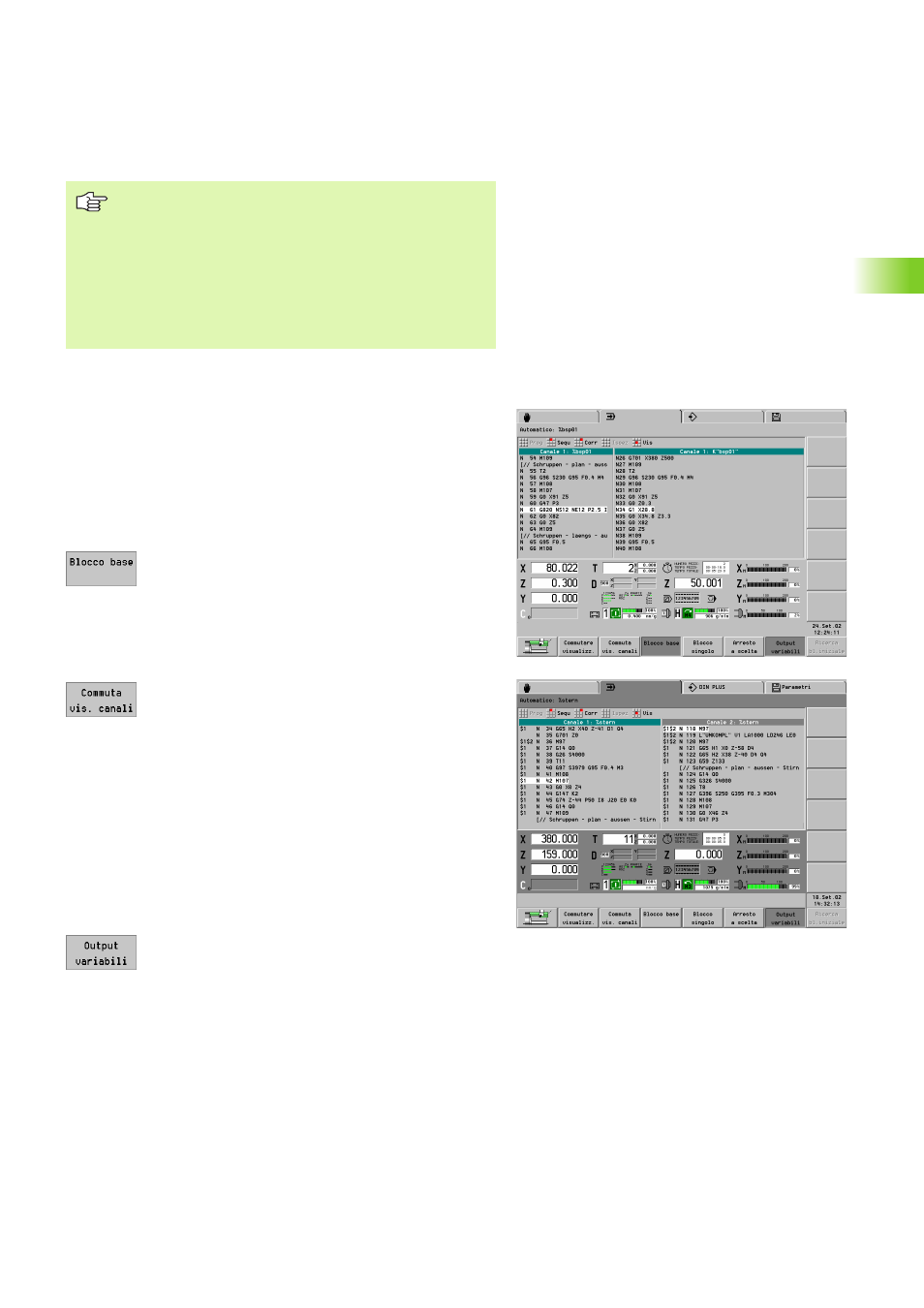

Visualizzazione blocchi, emissione variabili
Il CNC PILOT distingue:
„ Visualizzazione blocchi: i blocchi NC vengono visualizzati come
sono stati programmati.
„ Visualizzazione base: i cicli sono "risolti". Vengono visualizzati i
singoli percorsi di traslazione. La numerazione dei blocchi base è
indipendente dai numeri di blocco programmati.
Attivazione della visualizzazione base:
U Attivazione/disattivazione della visualizzazione base
Visualizzazione canali
Nei torni con più slitte si attiva la visualizzazione blocchi per un
massimo di 3 canali.
Attivazione della visualizzazione canali:
U Ad ogni pressione del softkey viene "attivato" un
canale. Successivamente la visualizzazione compare
esclusivamente per un canale.
Se la visualizzazione blocchi è attiva per un canale, la visualizzazione
base avviene nella finestra destra. Se la visualizzazione blocchi è attiva
per più canali, la visualizzazione base sostituisce la visualizzazione
blocchi.
Dimensione caratteri
La dimensione caratteri della visualizzazione blocchi può essere
impostata con il menu.
U "Vis > Dimensione caratteri > minore" riduce i caratteri
U "Vis > Dimensione caratteri > maggiore" ingrandisce i caratteri
Emissione variabili
U Il "softkey premuto" consente l'emissione di variabili
(con PRINTA). Altrimenti l'emissione di variabili viene
soppressa.
Visualizzazioni per il monitoraggio del carico: vedere
"Monitoraggio carico" a pagina 100
Se il programma NC si arresta prima del punto di
interruzione, la "distanza dal punto di interruzione" è
determinante per il punto di partenza:
„ Se la distanza immessa è maggiore della distanza Inizio
del blocco – Punto di interruzione, il CNC PILOT parte
dall'inizio del blocco NC interrotto.
„ Se la distanza immessa è minore della distanza Inizio del
blocco – Punto di interruzione, il CNC PILOT tiene conto
della distanza.
