6.7 Elementi di sovrapposizione
Si definiscono gli elementi di sovrapposizione standard arco di cerchio,
cuneo o pontone, si definisce l'elemento e lo si sovrappone subito
dopo la definizione. Se si sovrappone un profilo sagomato, TURN
PLUS impiega l'ultimo profilo sagomato caricato o l'ultimo elemento di
sovrapposizione definito (vedere "Integrazione di elementi di
sovrapposizione" a pagina 401).
In base alla forma dell'elemento profilo di appoggio avviene la
„ sovrapposizione lineare o la
„ sovrapposizione circolare

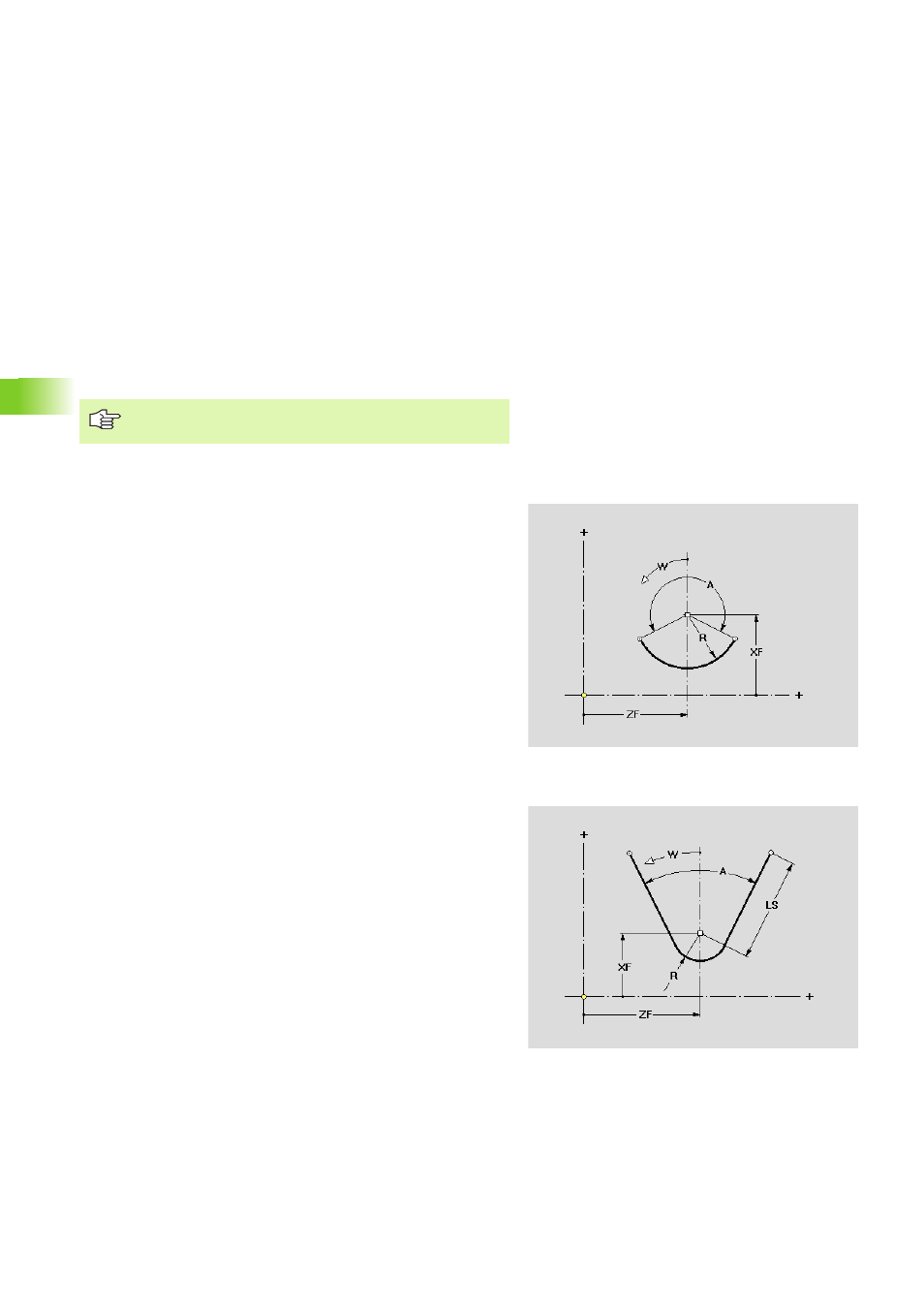

Arco di cerchio
Il punto di riferimento è il centro del cerchio.
Cerchio/cuneo arrotondato
Punto di riferimento: punta del cuneo / centro dell'arrotondamento
Le posizioni di sovrapposizione possono differire
dall'elemento profilo di appoggio.
Parametri
XF Spostamento del punto di riferimento
ZF Spostamento del punto di riferimento
R Raggio dell'arco di cerchio
A Angolo di apertura
W Angolo di rotazione: il profilo di sovrapposizione viene ruotato
per l'"angolo di rotazione"
Parametri
XF Spostamento del punto di riferimento
ZF Spostamento del punto di riferimento
R „ R>0: raggio arrotondamento
„ R=0: nessun arrotondamento
A Angolo di apertura
LS Lunghezza dei lati del cuneo (le parti sporgenti dell'elemento
vengono tagliate sui punti di sovrapposizione)
W Angolo di rotazione: il profilo di sovrapposizione viene ruotato
per l'"angolo di rotazione"
