HEIDENHAIN CNC PILOT 4290 421
6.7 Elementi di so
vr
apposizione

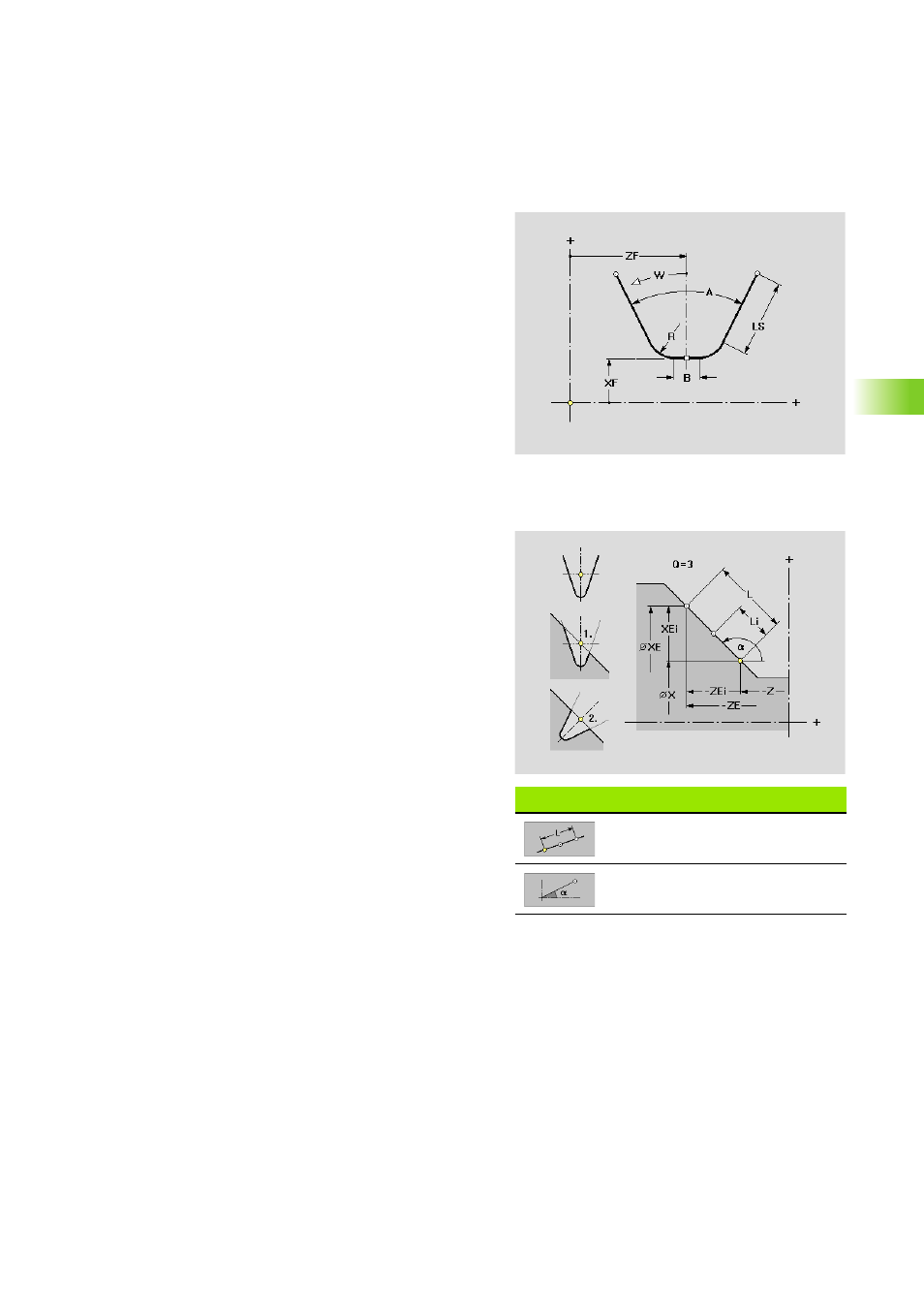

Pontone
Punto di riferimento: centro dell'elemento base
Sovrapposizione lineare
Parametri
XF Spostamento del punto di riferimento
ZF Spostamento del punto di riferimento
R „ R>0: raggio arrotondamento
„ R=0: nessun arrotondamento
A Angolo di apertura
LS Lunghezza dei lati del cuneo (le parti sporgenti dell'elemento
vengono tagliate sui punti di sovrapposizione)
B Larghezza dell'elemento base
W Angolo di rotazione: il profilo di sovrapposizione viene ruotato
dell'"angolo di rotazione"
Softkey "Sovrapposizione lineare"
Indicazione lunghezza (invece del
punto finale)
Indicazione angolo
Parametri
X Punto di partenza, posizione del primo elemento di
sovrapposizione
Z Punto di partenza, posizione del primo elemento di
sovrapposizione
Posizione (vedere la grafica di supporto)
„ 1: posizione originale: inserisce il profilo di sovrapposizione
"originale" nel profilo di appoggio.
„ 2: posizione normale: ruota il profilo di sovrapposizione per
l'angolo di passo dell'elemento profilo di appoggio e poi lo
inserisce nel profilo di appoggio.
Q Numero degli elementi di sovrapposizione
XE Punto finale, posizione dell'ultimo elemento di
sovrapposizione
ZE Punto finale, posizione dell'ultimo elemento di
sovrapposizione
XEi Punto finale incrementale
ZEi Punto finale incrementale
L Distanza tra il primo e l'ultimo elemento di sovrapposizione
Li Distanza tra gli elementi di sovrapposizione
a Angolo (default: angolo dell'elemento profilo di appoggio)
