6.8 Pr
ofili asse C
Superficie cilindrica: sagoma circolare di fori o di
figure

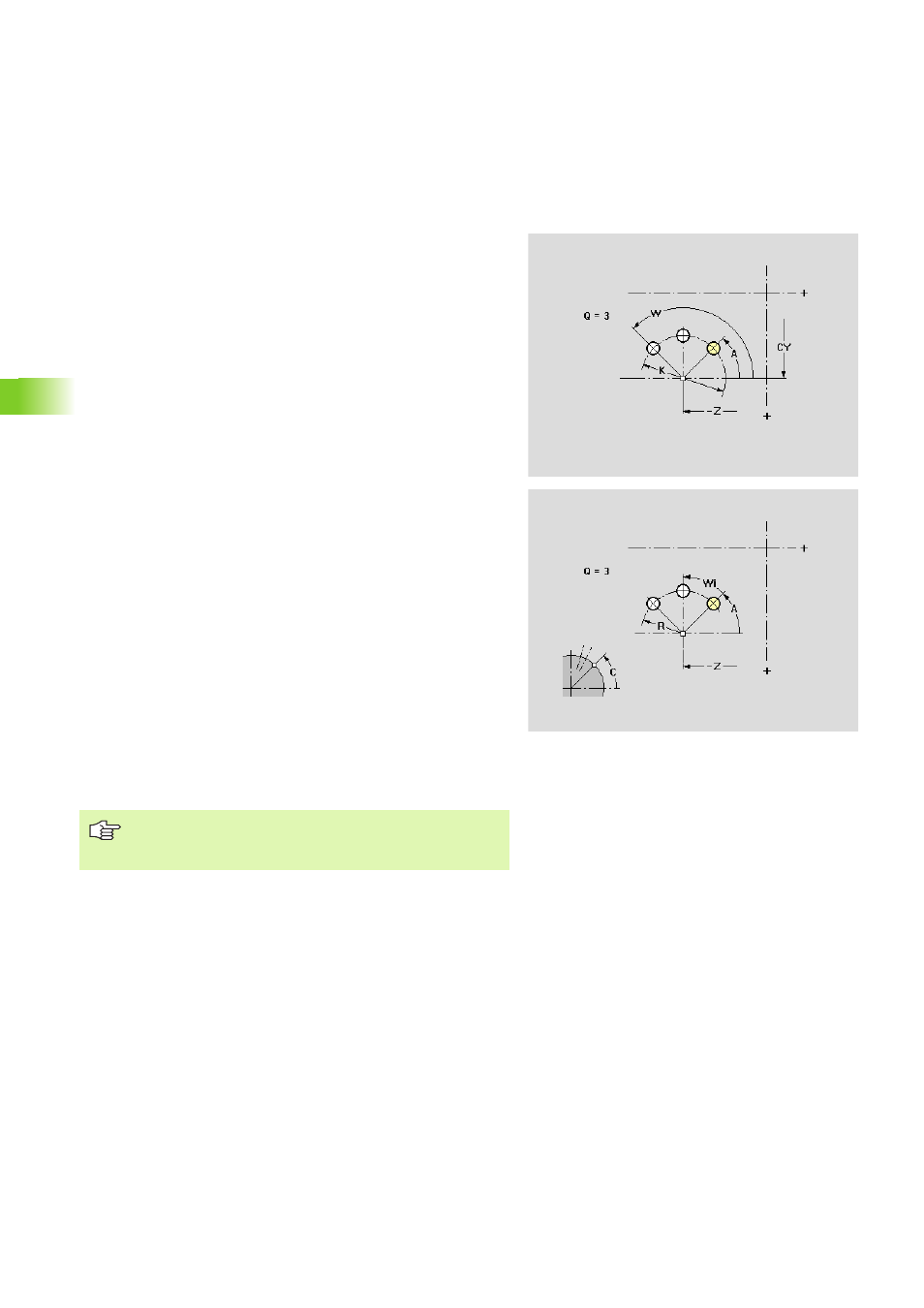

La funzione definisce una sagoma lineare di fori o di figure sulla
superficie cilindrica.
Parametri
Z Centro sagoma
CY Centro sagoma – angolo come "quota elemento lineare"
C Centro sagoma – angolo
Q Numero di figure (default: 1)
Orientamento
„ in senso orario
„ in senso antiorario
R Raggio della sagoma
K Diametro della sagoma
A Angolo iniziale, posizione della prima figura (riferimento: asse Z)
A e W non programmati: ripartizione cerchio completo,
iniziando con 0°
W Angolo finale, posizione dell'ultima figura (riferimento: asse Z)
W non programmato: ripartizione cerchio completo, iniziando
con A
Wi Angolo tra due figure (il segno è irrilevante)
Posizione delle figure
„ Posizione normale: la figura di partenza viene ruotata intorno
al centro della sagoma (rotazione intorno al centro della
sagoma)
„ Posizione originale: la posizione della figura di partenza
rimane invariata (traslazione)
Descrizione foratura/figura
In caso di sagome con scanalature circolari, alla posizione
della sagoma viene aggiunto il "centro della curva" (vedere
"Sagoma circolare con scanalature circolari" a pagina 169).
