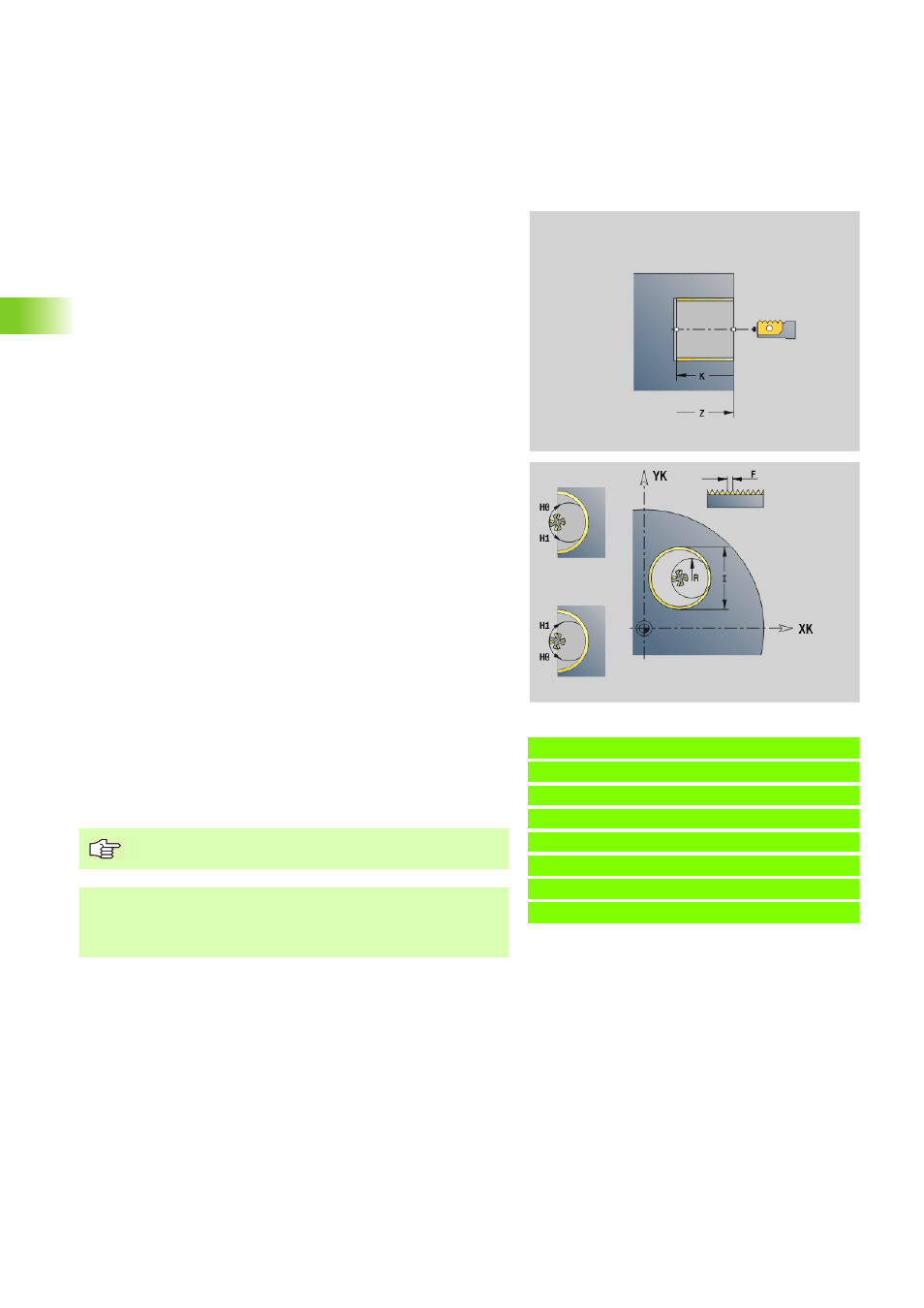

Fresatura filettatura assiale G799
A partire dalla versione software 625 952-05: G799 fresa un filetto in
un foro esistente.
Il ciclo posiziona l'utensile all'interno del foro sul "Punto finale filetto".
Quindi l'utensile si avvicina con "Raggio di avvicinamento R" e fresa il
filetto. Ad ogni giro l'utensile avanza del passo "F". Successivamente il
ciclo allontana l'utensile e lo riporta sul punto di partenza. Nel
parametro V si programma se il filetto viene fresato in un giro o con
utensili a un tagliante con diversi giri.
Esempio: G799
%799.nc
[G799]
N1 T9 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G799 XK100 C45 Z0 I12 K-20 F2 J0 H0 V0
N5 M15
END [ FINE ]
Parametri
X Punto di partenza (polare)
C Punto di partenza (polare)
XK Punto di partenza (cartesiano)
YK Punto di partenza (cartesiano)
Z Spigolo superiore fresatura
I Diametro filetto
K Profondità di filettatura
R Raggio di avvicinamento
F Passo filetto
J Direzione di filettatura (default: 0)
„ 0: filettatura destrorsa
„ 1: filettatura sinistrorsa
H Direzione di fresatura (default: 0)
„ 0: discorde:
„ 1: concorde
V Uno/Molti
„ 0: il filetto viene fresato in un giro di 360°
„ 1: il filetto viene fresato in diversi giri (utensile a un
tagliente)
Per il ciclo G799 utilizzare utensili per fresare filetti.
Attenzione Pericolo di collisione
La profondità di foratura deve essere almeno F/2 maggiore
della profondità del filetto.
