3.2 Modo operativo comando
manuale
Il modo operativo comando manuale include funzioni per la
preparazione del tornio, per la determinazione delle quote utensile e
funzioni per la lavorazione manuale dei pezzi.
Possibilità di lavoro:
„ Modo manuale: con i "tasti macchina" e il volantino si comandano i
mandrini e si spostano gli assi, per lavorare il pezzo.
„ Modo Preparazione: si registrano gli utensili impiegati, si imposta
l'origine pezzo, il punto di cambio utensile, le quote della zona di
protezione ecc. In questo modo si prepara la macchina alla
lavorazione dei pezzi.
„ Determinazione quote utensile: le quote utensile vengono
determinate mediante "sfioramento" oppure con un tastatore. In
alternativa si registrano nella banca dati dell'utensile le quote
determinate mediante dispositivo di misura.
Per il comando manuale si possono configurare fino a sei varianti della
visualizzazione stato macchina (vedere "Visualizzazione stato
macchina" a pagina 97). Tramite softkey si imposta quale variante deve
essere visualizzata.

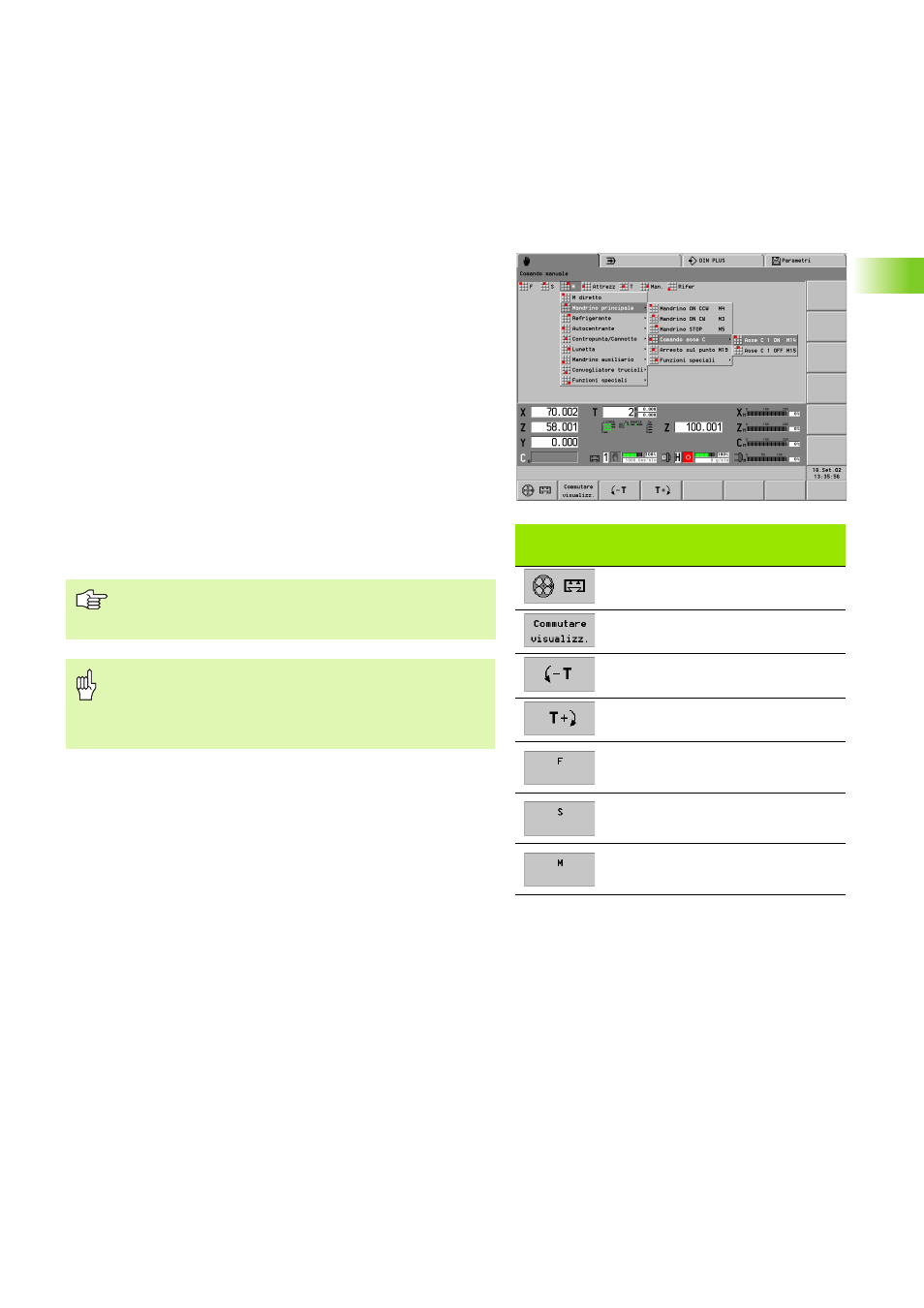

Softkey per funzioni di comando manuale e
preparazione
„ Assegnazione del volantino a un
asse
Commutazione della visualizzazione
stato macchina
Torretta una posizione indietro
Torretta una posizione avanti
Immissione dell'avanzamento al giro
Immissione del numero di giri del
mandrino
Immissione funzione M
Nel comando manuale i dati vengono immessi e
visualizzati secondo l'impostazione del parametro di
controllo 1 in metrico o in inch.
Tenere presente, se la macchina non ha ripreso i punti
di riferimento:
„ L'indicazione di posizione non è valida.
„ I finecorsa software non sono in funzione.
