HEIDENHAIN CNC PILOT 4290 597
7.
6 P
a
ra
metr
i di la
v
o
ra
zione

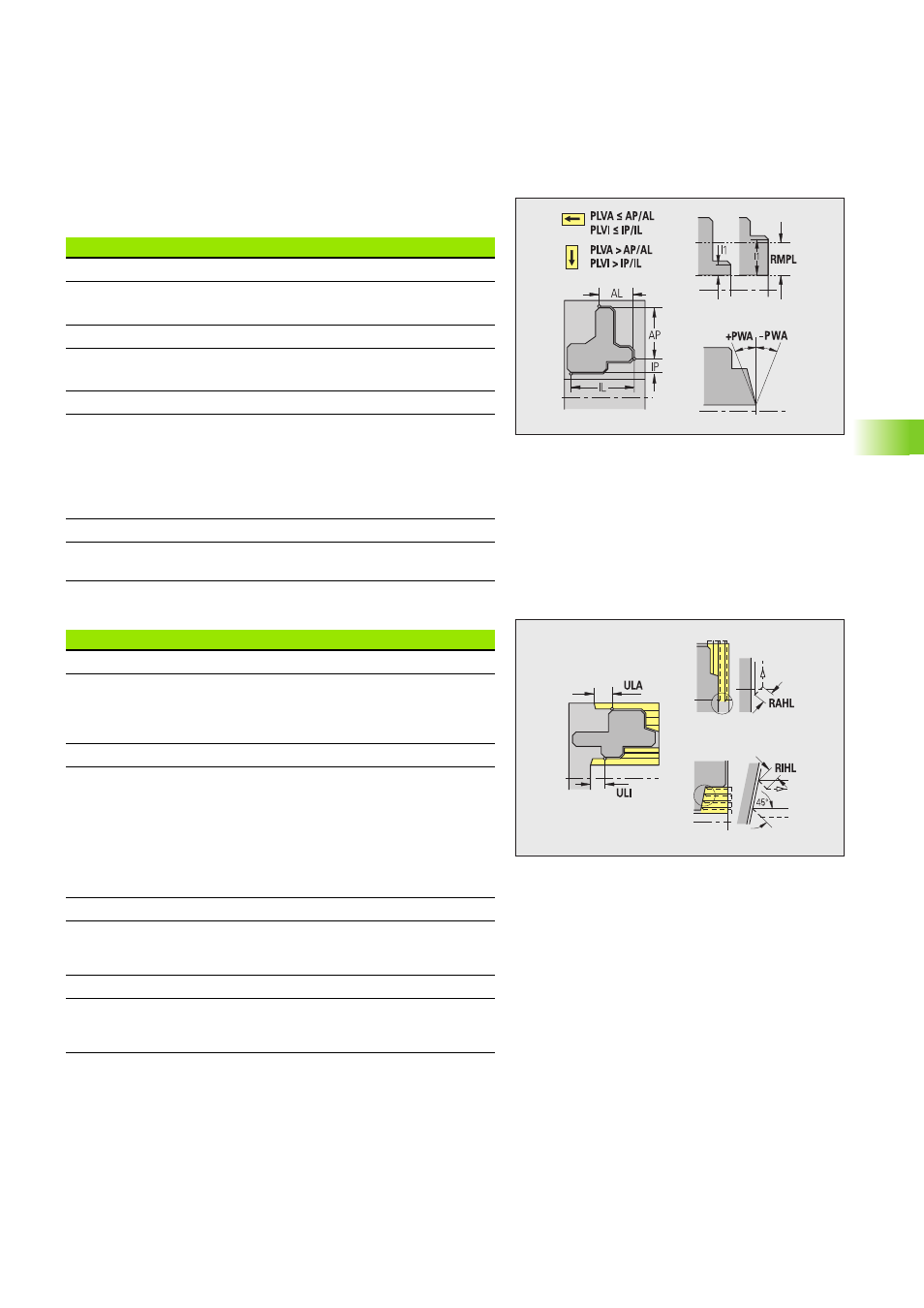

Sgrossatura – analisi di lavorazione
TURN PLUS decide in base a PLVA/PLVI se viene eseguita una
lavorazione assiale o radiale.
Sgrossatura – cicli di lavorazione
Analisi di lavorazione
Rapporto radiale/assiale esterno [PLVA]
„ PLVA <= AP/AL: lavorazione assiale
„ PLVA > AP/AL: lavorazione radiale
Rapporto radiale/assiale interno [PLVI]
„ PLVI <= IP/IL: lavorazione assiale
„ PLVI > IP/IL: lavorazione radiale
Lunghezza radiale minima [RMPL] (valore raggio)
Determina se viene sgrossato radialmente l'elemento radiale
anteriore di un profilo di pezzo finito.
„ RMPL > l1: senza sgrossatura radiale extra
„ RMPL < l1: con sgrossatura radiale extra
„ RMPL = 0: caso speciale
Scostamento angolo piano [PWA]
Il primo elemento anteriore viene considerato come elemento
radiale se si trova tra +PWA e –PWA.
Cicli di lavorazione
Lunghezza di sbalzo esterno [ULA]
Lunghezza per cui nella lavorazione assiale esterna la
sgrossatura avviene oltre il punto di arrivo. ULA non viene
rispettata se la limitazione di taglio si trova prima o dentro la
lunghezza di sbalzo.
Lunghezza di sbalzo interno [ULI]
„ Lunghezza per cui nella lavorazione assiale interna la
sgrossatura avviene oltre il punto di arrivo. ULI non viene
rispettata se la limitazione di taglio si trova prima o dentro la
lunghezza di sbalzo.
„ Viene impiegata per il calcolo della profondità di foratura nella
preforatura centrata.
(vedere "Avvertenze per la lavorazione" a pagina 563)
Lunghezza di sollevamento esterno [RAHL]
Lunghezza di sollevamento per varianti di lisciatura (H=1, 2) dei
cicli di sgrossatura (G810, G820) nella lavorazione esterna
(RAHL).
Lunghezza di sollevamento interno [RIHL]
Lunghezza di sollevamento per varianti di lisciatura (H=1, 2) dei
cicli di sgrossatura (G810, G820) nella lavorazione interna
(RIHL).
