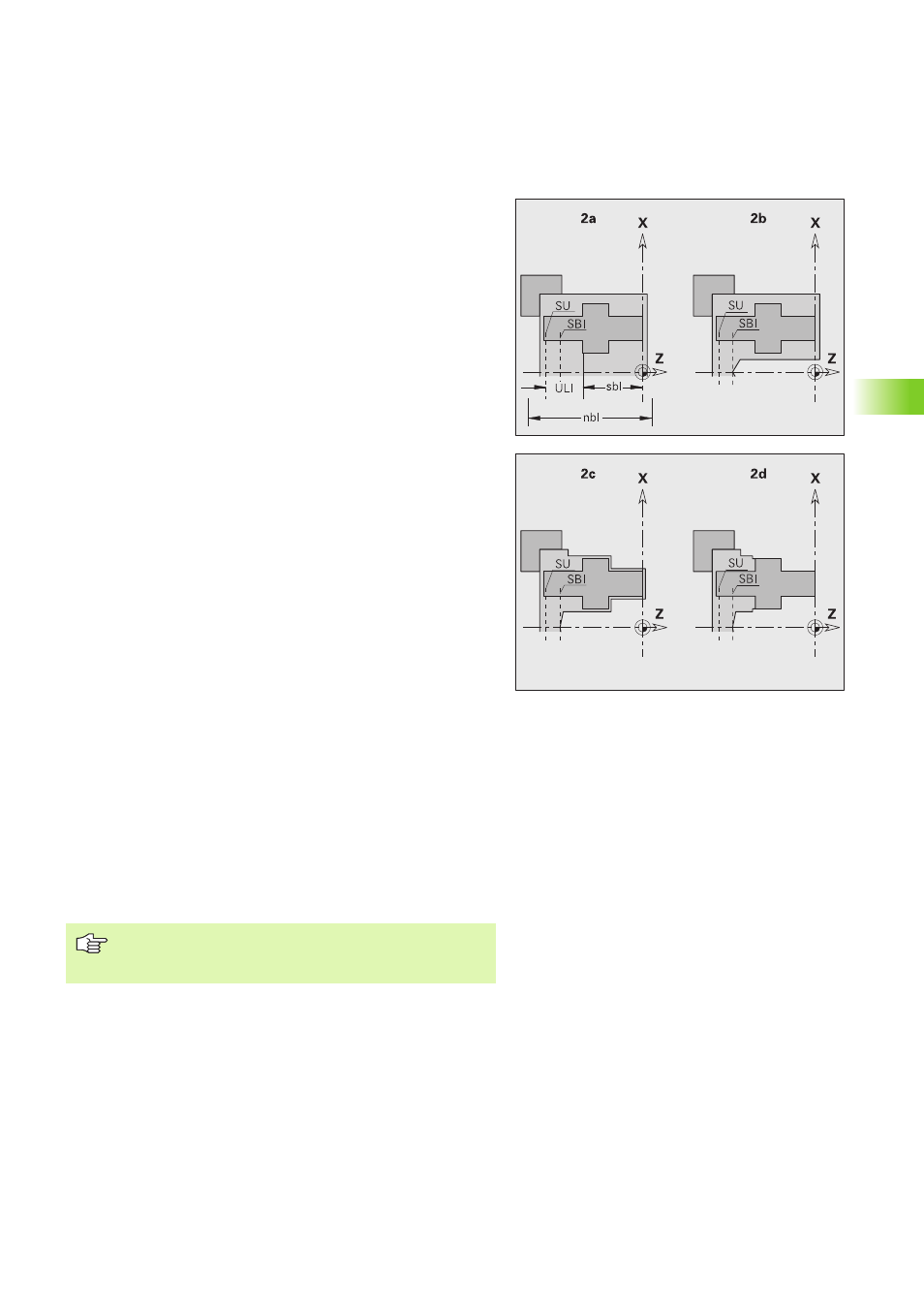

Limitazione di sgrossatura dopo la limitazione di taglio
Esempio 2: la linea di limitazione di sgrossatura (SU) si trova dopo la
linea di limitazione di taglio interno (SBI).
Abbreviazioni
„ SBI: limitazione di taglio interno
„ SU: linea di limitazione di sgrossatura (SU = sbl + ULI)
„ sbl: lunghezza base di sgrossatura ("punto posteriore più profondo"
del profilo interno)
„ ULI: lunghezza di sbalzo interno (parametro di lavorazione 4)
„ nbl: lunghezza utensile utile (parametro utensile)
Foratura
Nella lavorazione di foratura TURN PLUS distingue:
„ Foratura senza indicazione di accoppiamento: la AAG attiva gli
utensili che consentono la lavorazione a quota di finitura. Vengono
cercate prima le punte elicoidali, poi le punte con inserti.
„ Foratura con indicazione di accoppiamento: la AAG lavora la
foratura in due passate:
„ Foratura con un diametro minore di quello nominale.
„ "Alesatura" a quota di finitura
TURN PLUS valuta solo l'informazione "con/senza
accoppiamento". Il tipo di accoppiamento (H6, H7, ..) non
influisce.
